Baader Planetarium DIAMOND STEELTRACK BDS-RT Bedienungsanleitung
Okularauszüge
Verwandte Anleitungen für Baader Planetarium DIAMOND STEELTRACK BDS-RT
Inhaltszusammenfassung für Baader Planetarium DIAMOND STEELTRACK BDS-RT

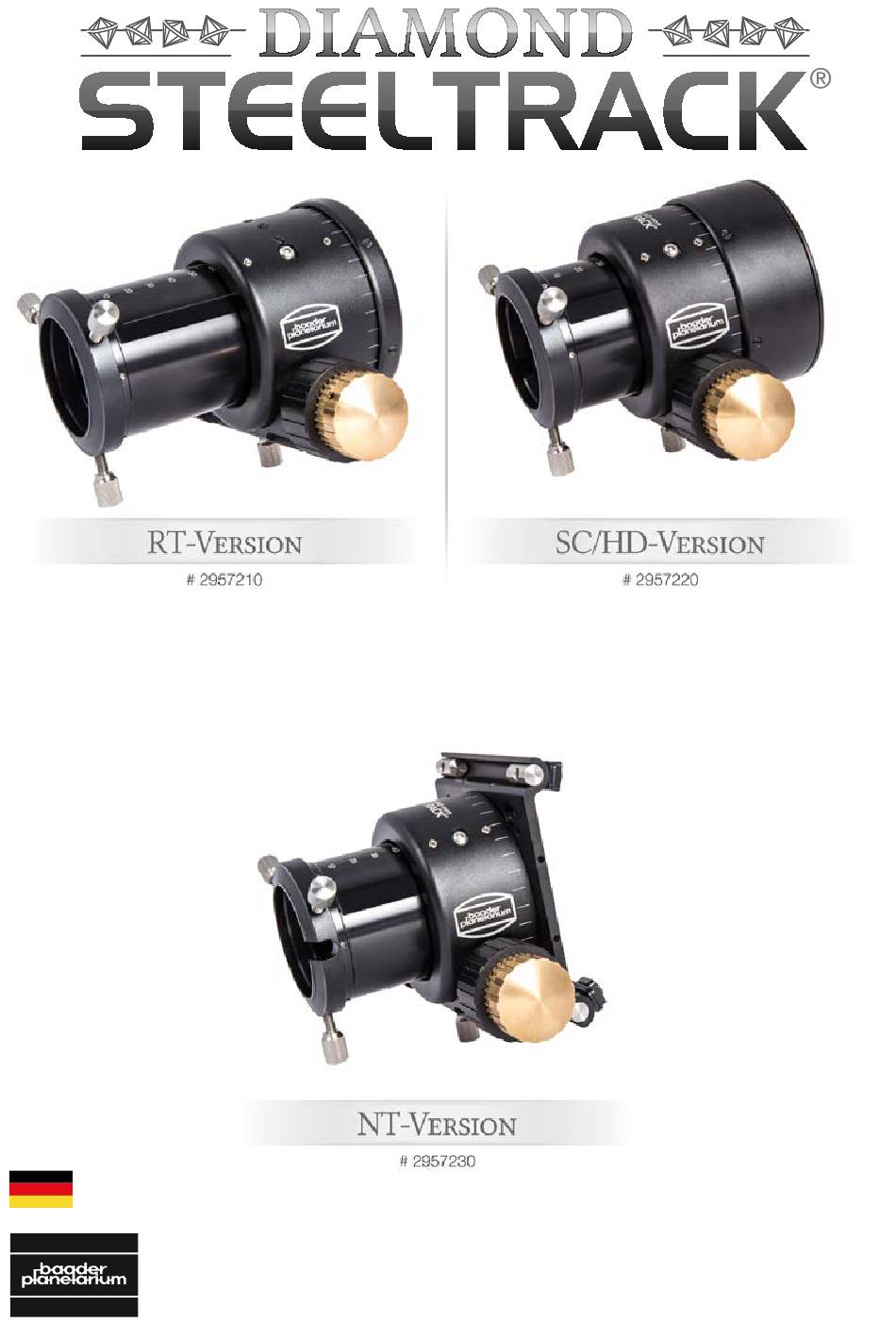

- Seite 1 Baader Diamond Steeltrack (BDS) Okularauszüge ® – DE ver. 2023 – BAADER PLANETARIUM Zur Sternwarte 4 • D-82291 Mammendorf • Tel. +49 (0) 8145 / 8089-0 • Fax +49 (0) 8145 / 8089-105 www.baader-planetarium.com • kontakt@baader-planetarium.de • www.celestron.de...
-
Seite 2: Technische Daten Für Alle Bds Okularauszüge
Verehrter Kunde vielen Dank für den Erwerb eines Baader Diamond Steeltrack (BDS) Okularauszuges. In dieser Anleitung ® (gültig für alle drei BDS-Versionen) stellen wir Ihnen die Funktionen Ihres neuen Okularauszuges vor. Bitte le- sen Sie die Anleitung sorgfältig, um Ihre Gewährleis- tung nicht durch falsche Handhabung zu gefährden. - Seite 3 BDS-NT: Lieferumfang und Abmessungen ............. 8 Diamond Steeltrack Antriebsblock .............. 10 ® Wechsel Links/Rechshänder ................. 11 Einstellung zur optischen Achse ..............12 BDS-RT: Zubehörmontage ................14 Alle BDS: Optionaler Steeldrive II Motorfokussierer + Zubehör ..... 15 Wartung und Gewährleistung ................ 16 © Baader Planetarium GmbH...
-
Seite 4: Lieferumfang
BDS-RT (# 2957210 | 80 mm Auszugslänge) Baader Diamond Steeltrack für Refraktoren ® (nicht sichtbar) BDS-RT Seite Lieferumfang 1. M68 x 1a Teleskop-Adapter 2. Ø 88 x 7 mm Schwalben- schwanz zur Adaption von diversen Teleskop Adaptern. Zur Freilegung muss M68 Ad- apter entfernt werden durch lösen der 6 x M5 Schrauben BDS-RT... - Seite 5 M68x1 86,2 14,5 156,2 M68x1 Adapter im Lieferumfang M68x1 Adapter im Lieferumfang mit optionalem M68x1 Adapter effektive im Lieferumfang M48 Adapter effektive Baulänge M68x1 Baulänge M68x1 effektive M68x1 Adapter Baulänge M68x1 im Lieferumfang effektive © Baader Planetarium GmbH Baulänge M68x1...
- Seite 6 BDS-SC/HD (# 2957220 | 30 mm Auszugslänge) Baader Diamond Steeltrack für Schmidt-Cassegrains ® (nicht sichtbar) BDS-SC Seite Lieferumfang 1. Adapter zur Montage an 2" UNF Ge- winden wie z.B. an Celestron SC/HD sowie Meade Teleskopen 2. Adapter zur Montage an Celestron 3,3" Gewinden wie z.B.
- Seite 7 2" UNF Baulänge Baulänge 3.3" UNF SC/HD 3.3" UNF SC/HD 2" UNF Reduzierstück im Lieferumfang 3.3" UNF SC/HD 3.3" UNF mit optionalem SC/HD 2" UNF M48 Adapter effektive im Lieferumfang 2" UNF Baulänge effektive 2" UNF Baulänge © Baader Planetarium GmbH...
- Seite 8 BDS-NT (# 2957230 | 40mm Auszugslänge) Baader Diamond Steeltrack für ® Newton-Teleskope (not visible) BDS-NT Seite Liefer- umfang Baader VersaBase zum Anschluss an die meisten Tubusdurchmesser (≥ 200mm Ø) Viereckige POM-Beilagscheiben mit Radius 2x 1.5mm hohe lange Unterlegsstreifen (Spa- cer) – verwendet als Abstandshalter zum An- passen an verschiedene Tubusdurchmesser.
- Seite 9 86,2 156,2 86,2 156,2 86,2 86,2 mit optionaler 156,2 156,2 S58 ClickLock ® mit optionalem M48 Adapter 86,2 156,2 Technische Zeichnung der Baader VersaBase zu finden im Download-Bereich auf: www.baader-planetarium.com/bds-nt BDS-NT Montageanleitung in neun Schritten: www.youtube.com/watch?v=6_51YPcFPvQ © Baader Planetarium GmbH...
- Seite 10 Diamond Steeltrack Antriebsblock ® (am Beispiel des BDS-RT Diamond Steeltrack ® 1. Durchrutschsicherung: Diese Schraube stellt eine Bremse für die diamant- beschichtete Antriebsachse dar. Zwischen Schraube und Antriebsachse be- findet sich ein Bremsbelag der rotationsgelagert ist. Es wird kein Druck auf die Stahlplatte ausgeübt, der beim Anziehen den Okularauszug verkippen könnte.
-
Seite 11: Antriebsblock Wechseln Für Linkshänder
Seite des Sechskantschlüssels und nur mit zwei Fingern vorsichtig an. Zu starker Zug auf den Schrauben könnte die Gewinde zerstören. Überprüfen Sie anschließend den Anzugsdruck, bzw. ob der Fokussiertrieb genauso weich läuft wie zuvor. Ggfs. sehen Sie unter Feinjustage nach (Seite 12/13) © Baader Planetarium GmbH... - Seite 12 Wenn Sie mit der Prozedur vertraut sind und wissen, wie der BDS reagiert, können Sie eine Kamera während der Justage auch angeschlossen lassen. Bitte beachten Sie, dass Baader Planetarium keine Verantwortung für Schäden an Ihrer Ausrüs- tung übernimmt, die durch ein Durchrutschen des Auszugsrohrs verursacht würden.
- Seite 13 Nach kurzer Zeit werden sie ein Gefühl für das Zusammenspiel der verschiedenen Justageschrau- ben haben. Achten Sie auf jeden Fall darauf, nicht auf einer Seite den Druck zu erhöhen, ohne ihn zugleich auf der Gegenseite zu verringern – ansonsten können Sie die Mechanik beschädigen. © Baader Planetarium GmbH...
-
Seite 14: Nur Für Bds-Rt
Nur für BDS-RT: Baader Sucherbasis und weiteres Zubehör Zur Montage der Baader Sucherbasis entfernen Sie zwei der 5 x M5 Schrauben. Diesen dienen nur zum verschließen der M5-Gewinde, die in die BDS-RT Gehäu- se zur Montage von Zubehör angebracht wurden. Baader MQR III / IV Sucherhalterung # 2457020 / # 2457030... -
Seite 15: Optionales Zubehör
Zubehör #2957207 optionaler Baader BDS M68i Adapter Steeldrive II Motorfokussierer #2957206 mit Controller BDS M68a Adapter # 2957165 #2957204 BDS M48 Adapter #2957202 BDS T-2 Adapter Entdecken Sie alle teleskop- und kamera- seitigen BDS-Adapter unter: www.baader-planetarium.com/bds © Baader Planetarium GmbH... -
Seite 16: Wartung
® © Baader Planetarium GmbH. Alle Rechte vorbehalten. Produkte oder Anleitung können sich ohne Mitteilung oder Verpflichtung ändern. Bilder und Illustrationen können vom tatsächlichen Produkt ab- weichen. Irrtum vorbehalten. Die Vervielfältigung dieser Anleitung – auch auszugsweise – ist nicht ohne die schriftliche Genehmigung der Baader Planetarium GmbH gestattet.
