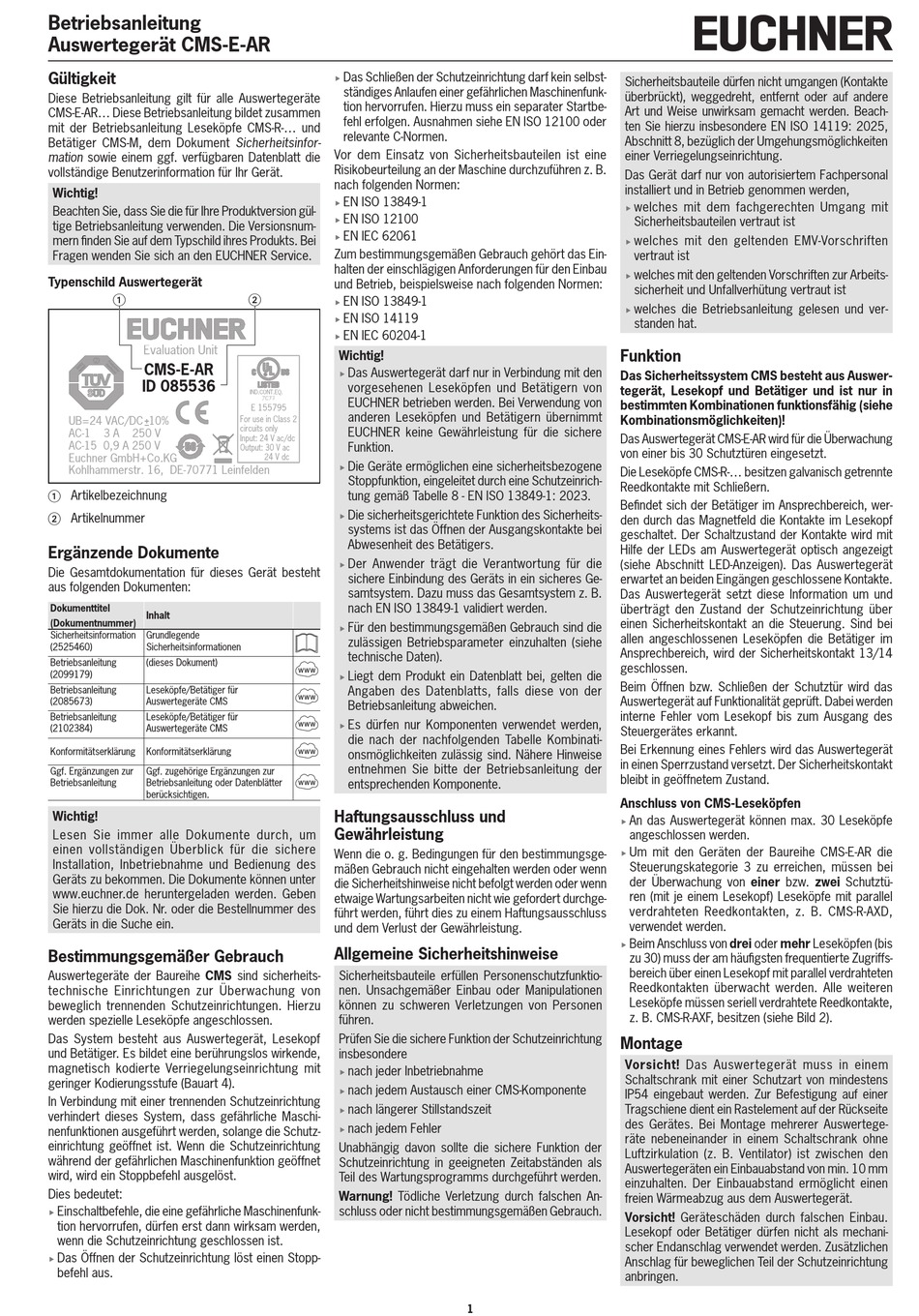

Betriebsanleitung
Auswertegerät CMS-E-AR
Gültigkeit
Diese Betriebsanleitung gilt für alle Auswertegeräte
CMS-E-AR... Diese Betriebsanleitung bildet zusammen
mit der Betriebsanleitung Leseköpfe CMS-R-... und
Betätiger CMS-M, dem Dokument Sicherheitsinfor‑
mation sowie einem ggf. verfügbaren Datenblatt die
vollständige Benutzerinformation für Ihr Gerät.
Wichtig!
Beachten Sie, dass Sie die für Ihre Produktversion gül-
tige Betriebsanleitung verwenden. Die Versionsnum-
mern finden Sie auf dem Typschild ihres Produkts. Bei
Fragen wenden Sie sich an den EUCHNER Service.
Typenschild Auswertegerät
Evaluation Unit Evaluation Unit
CMS-E-AR
ID 085536
UB=24 VAC/DC 10% UB=24 VAC/DC 10%
AC-1 AC-1 3 A 3 A 250 V 250 V
AC-15 0,9 A 250 V AC-15 0,9 A 250 V
Euchner GmbH+Co.KG Euchner GmbH+Co.KG
Kohlhammerstr. 16, DE-70771 Leinfelden Kohlhammerstr. 16, DE-70771 Leinfelden
• Artikelbezeichnung
• Artikelnummer
Ergänzende Dokumente
Die Gesamtdokumentation für dieses Gerät besteht
aus folgenden Dokumenten:
Dokumenttitel
Inhalt
(Dokumentnummer)
Sicherheitsinformation Grundlegende
(2525460) Sicherheitsinformationen
Betriebsanleitung (dieses Dokument)
(2099179)
Betriebsanleitung Leseköpfe/Betätiger für
(2085673) Auswertegeräte CMS
Betriebsanleitung Leseköpfe/Betätiger für
(2102384) Auswertegeräte CMS
Konformitätserklärung Konformitätserklärung
Ggf. Ergänzungen zur Ggf. zugehörige Ergänzungen zur
Betriebsanleitung Betriebsanleitung oder Datenblätter
berücksichtigen.
Wichtig!
Lesen Sie immer alle Dokumente durch, um
einen vollständigen Überblick für die sichere
Installation, Inbetriebnahme und Bedienung des
Geräts zu bekommen. Die Dokumente können unter
www.euchner.de heruntergeladen werden. Geben
Sie hierzu die Dok. Nr. oder die Bestellnummer des
Geräts in die Suche ein.
Bestimmungsgemäßer Gebrauch
Auswertegeräte der Baureihe CMS sind sicherheits-
technische Einrichtungen zur Überwachung von
beweglich trennenden Schutzeinrichtungen. Hierzu
werden spezielle Leseköpfe angeschlossen.
Das System besteht aus Auswertegerät, Lesekopf
und Betätiger. Es bildet eine berührungslos wirkende,
magnetisch kodierte Verriegelungseinrichtung mit
geringer Kodierungsstufe (Bauart 4).
In Verbindung mit einer trennenden Schutzeinrichtung
verhindert dieses System, dass gefährliche Maschi-
nenfunktionen ausgeführt werden, solange die Schutz-
einrichtung geöffnet ist. Wenn die Schutzeinrichtung
während der gefährlichen Maschinenfunktion geöffnet
wird, wird ein Stoppbefehl ausgelöst.
Dies bedeutet:
Einschaltbefehle, die eine gefährliche Maschinenfunk-
f
tion hervorrufen, dürfen erst dann wirksam werden,
wenn die Schutzeinrichtung geschlossen ist.
Das Öffnen der Schutzeinrichtung löst einen Stopp-
f
befehl aus.
Das Schließen der Schutzeinrichtung darf kein selbst-
f
ständiges Anlaufen einer gefährlichen Maschinenfunk-
tion hervorrufen. Hierzu muss ein separater Startbe-
fehl erfolgen. Ausnahmen siehe EN ISO 12100 oder
relevante C-Normen.
Vor dem Einsatz von Sicherheitsbauteilen ist eine
Risikobeurteilung an der Maschine durchzuführen z. B.
nach folgenden Normen:
EN ISO 13849-1
f
EN ISO 12100
f
EN IEC 62061
f
Zum bestimmungsgemäßen Gebrauch gehört das Ein-
halten der einschlägigen Anforderungen für den Einbau
und Betrieb, beispielsweise nach folgenden Normen:
EN ISO 13849-1
f
EN ISO 14119
f
EN IEC 60204-1
f
Wichtig!
Das Auswertegerät darf nur in Verbindung mit den
f
vorgesehenen Leseköpfen und Betätigern von
IND.CONT.EQ. IND.CONT.EQ.
EUCHNER betrieben werden. Bei Verwendung von
E 155795 E 155795
anderen Leseköpfen und Betätigern übernimmt
For use in Class 2 For use in Class 2
circuits only circuits only
EUCHNER keine Gewährleistung für die sichere
Input: 24 V ac/dc Input: 24 V ac/dc
Funktion.
Output: 30 V ac Output: 30 V ac
24 V dc 24 V dc
Die Geräte ermöglichen eine sicherheitsbezogene
f
Stoppfunktion, eingeleitet durch eine Schutzeinrich-
tung gemäß Tabelle 8 - EN ISO 13849-1: 2023.
Die sicherheitsgerichtete Funktion des Sicherheits-
f
systems ist das Öffnen der Ausgangskontakte bei
Abwesenheit des Betätigers.
Der Anwender trägt die Verantwortung für die
f
sichere Einbindung des Geräts in ein sicheres Ge-
samtsystem. Dazu muss das Gesamtsystem z. B.
nach EN ISO 13849-1 validiert werden.
Für den bestimmungsgemäßen Gebrauch sind die
f
zulässigen Betriebsparameter einzuhalten (siehe
technische Daten).
www
Liegt dem Produkt ein Datenblatt bei, gelten die
f
Angaben des Datenblatts, falls diese von der
www
Betriebsanleitung abweichen.
Es dürfen nur Komponenten verwendet werden,
www
f
die nach der nachfolgenden Tabelle Kombinati-
www
onsmöglichkeiten zulässig sind. Nähere Hinweise
entnehmen Sie bitte der Betriebsanleitung der
entsprechenden Komponente.
www
Haftungsausschluss und
Gewährleistung
Wenn die o. g. Bedingungen für den bestimmungsge-
mäßen Gebrauch nicht eingehalten werden oder wenn
die Sicherheitshinweise nicht befolgt werden oder wenn
etwaige Wartungsarbeiten nicht wie gefordert durchge-
führt werden, führt dies zu einem Haftungsausschluss
und dem Verlust der Gewährleistung.
Allgemeine Sicherheitshinweise
Sicherheitsbauteile erfüllen Personenschutzfunktio-
nen. Unsachgemäßer Einbau oder Manipulationen
können zu schweren Verletzungen von Personen
führen.
Prüfen Sie die sichere Funktion der Schutzeinrichtung
insbesondere
nach jeder Inbetriebnahme
f
nach jedem Austausch einer CMS-Komponente
f
nach längerer Stillstandszeit
f
nach jedem Fehler
f
Unabhängig davon sollte die sichere Funktion der
Schutzeinrichtung in geeigneten Zeitabständen als
Teil des Wartungsprogramms durchgeführt werden.
Warnung! Tödliche Verletzung durch falschen An-
schluss oder nicht bestimmungsgemäßen Gebrauch.
Sicherheitsbauteile dürfen nicht umgangen (Kontakte
überbrückt), weggedreht, entfernt oder auf andere
Art und Weise unwirksam gemacht werden. Beach-
ten Sie hierzu insbesondere EN ISO 14119: 2025,
Abschnitt 8, bezüglich der Umgehungsmöglichkeiten
einer Verriegelungseinrichtung.
Das Gerät darf nur von autorisiertem Fachpersonal
installiert und in Betrieb genommen werden,
welches mit dem fachgerechten Umgang mit
f
Sicherheitsbauteilen vertraut ist
welches mit den geltenden EMV-Vorschriften
f
vertraut ist
welches mit den geltenden Vorschriften zur Arbeits-
f
sicherheit und Unfallverhütung vertraut ist
welches die Betriebsanleitung gelesen und ver-
f
standen hat.
Funktion
Das Sicherheitssystem CMS besteht aus Auswer-
tegerät, Lesekopf und Betätiger und ist nur in
bestimmten Kombinationen funktionsfähig (siehe
Kombinationsmöglichkeiten)!
Das Auswertegerät CMS-E-AR wird für die Überwachung
von einer bis 30 Schutztüren eingesetzt.
Die Leseköpfe CMS-R-... besitzen galvanisch getrennte
Reedkontakte mit Schließern.
Befindet sich der Betätiger im Ansprechbereich, wer-
den durch das Magnetfeld die Kontakte im Lesekopf
geschaltet. Der Schaltzustand der Kontakte wird mit
Hilfe der LEDs am Auswertegerät optisch angezeigt
(siehe Abschnitt LED-Anzeigen). Das Auswertegerät
erwartet an beiden Eingängen geschlossene Kontakte.
Das Auswertegerät setzt diese Information um und
überträgt den Zustand der Schutzeinrichtung über
einen Sicherheitskontakt an die Steuerung. Sind bei
allen angeschlossenen Leseköpfen die Betätiger im
Ansprechbereich, wird der Sicherheitskontakt 13/14
geschlossen.
Beim Öffnen bzw. Schließen der Schutztür wird das
Auswertegerät auf Funktionalität geprüft. Dabei werden
interne Fehler vom Lesekopf bis zum Ausgang des
Steuergerätes erkannt.
Bei Erkennung eines Fehlers wird das Auswertegerät
in einen Sperrzustand versetzt. Der Sicherheitskontakt
bleibt in geöffnetem Zustand.
Anschluss von CMS-Leseköpfen
An das Auswertegerät können max. 30 Leseköpfe
f
angeschlossen werden.
Um mit den Geräten der Baureihe CMS-E-AR die
f
Steuerungskategorie 3 zu erreichen, müssen bei
der Überwachung von einer bzw. zwei Schutztü-
ren (mit je einem Lesekopf) Leseköpfe mit parallel
verdrahteten Reedkontakten, z. B. CMS-R-AXD,
verwendet werden.
Beim Anschluss von drei oder mehr Leseköpfen (bis
f
zu 30) muss der am häufigsten frequentierte Zugriffs-
bereich über einen Lesekopf mit parallel verdrahteten
Reedkontakten überwacht werden. Alle weiteren
Leseköpfe müssen seriell verdrahtete Reedkontakte,
z. B. CMS-R-AXF, besitzen (siehe Bild 2).
Montage
Vorsicht! Das Auswertegerät muss in einem
Schaltschrank mit einer Schutzart von mindestens
IP54 eingebaut werden. Zur Befestigung auf einer
Tragschiene dient ein Rastelement auf der Rückseite
des Gerätes. Bei Montage mehrerer Auswertege-
räte nebeneinander in einem Schaltschrank ohne
Luftzirkulation (z. B. Ventilator) ist zwischen den
Auswertegeräten ein Einbauabstand von min. 10 mm
einzuhalten. Der Einbauabstand ermöglicht einen
freien Wärmeabzug aus dem Auswertegerät.
Vorsicht! Geräteschäden durch falschen Einbau.
Lesekopf oder Betätiger dürfen nicht als mechani-
scher Endanschlag verwendet werden. Zusätzlichen
Anschlag für beweglichen Teil der Schutzeinrichtung
anbringen.
