SCSI und Netzkabel
anschließen

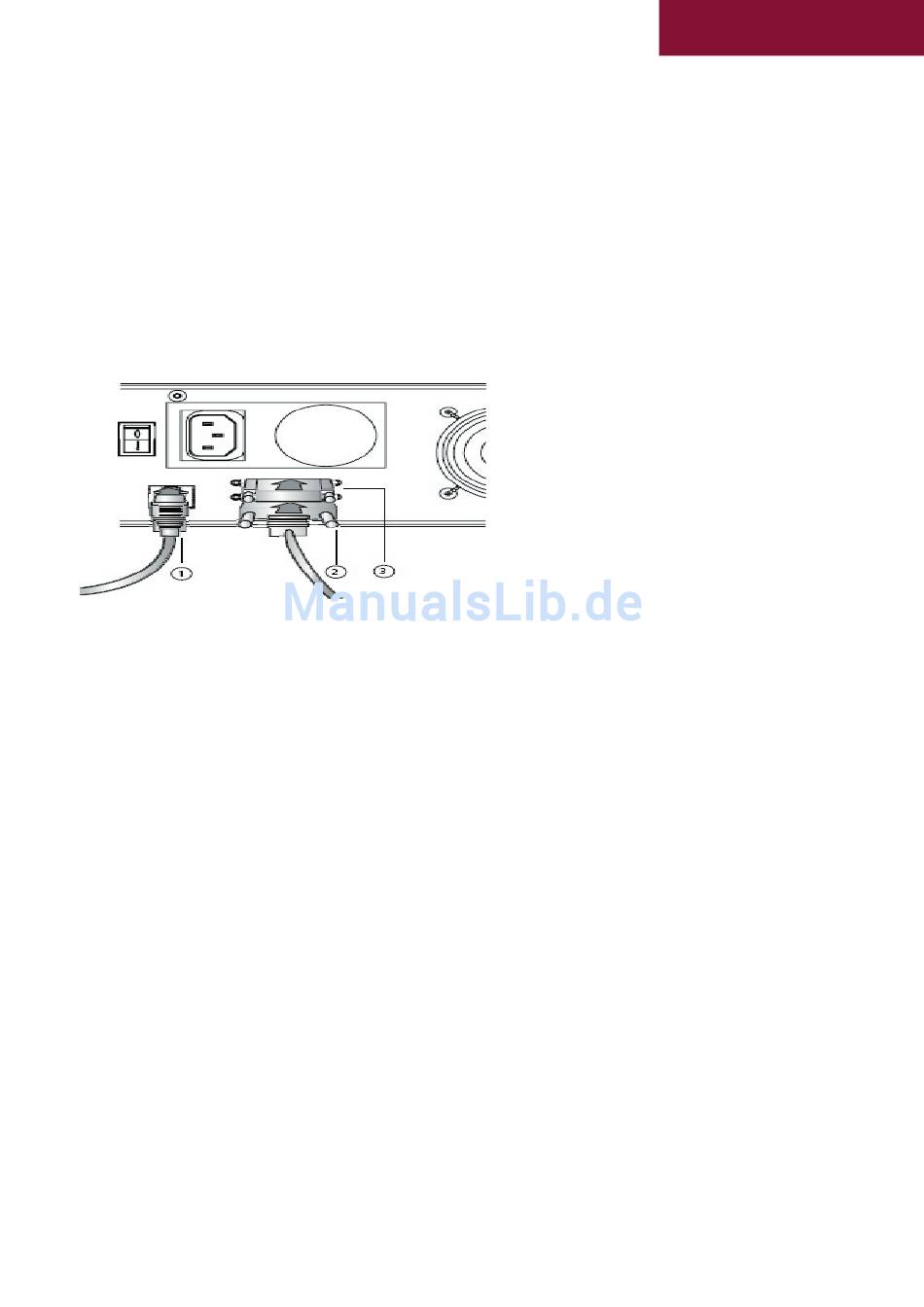

Abbildung 4
SCSI und Netzkabel anschließen
Um SCSI und Netzkabel am Autoloader anzuschließen, führen
Sie die folgenden Schritte aus:
1 Den ausgewählten Server herunterfahren und ausschalten.
Schalten Sie alle angeschlossenen Zubehörgeräte wie Drucker
und andere SCSI-Geräte aus.
2 Stecken Sie ein Ende des SCSI-Kabels (im Zubehör-Kit ent-
halten) in einen der Anschlüsse auf dem Schnittstellenfeld des
Autoloaders ein.
3 Stecken Sie das andere Ende des SCSI-Kabels in den An-
schluss auf dem SCSI-Hostadapter oder in den Anschluss auf
dem SCSI-Bus des vorherigen Geräts.
Wenn das gelieferte SCSI Kabel nicht in den Anschluss auf Ih-
rem SCSI-Hostadapter passt, haben Sie entweder einen nicht
kompatiblen SCSI-Hostadapter oder Sie müssen einen Kabel-
Adapter erwerben. Setzen Sie sich mit MAXDATA oder dem
Hersteller des SCSI-Hostadapters für weitere Informationen in
Verbindung.
1 Stecken Sie den Abschlusswiderstand in den verbleibenden
SCSI-Anschluss auf dem Schnittstellenfeld des Autoloaders
(wenn der Autoloader das letzte oder einzige Gerät auf dem
SCSI-Bus ist). Ansonsten stecken Sie das Kabel in das nächste
Gerät auf dem SCSI-Bus. Stellen Sie sicher, dass das letzte Ge-
rät auf dem SCSI-Bus richtig abgeschlossen wird.
2 Stecken Sie den Buchsenstecker des Netzkabels in den Netz-
anschluss auf dem Schnittstellenfeld des Autoloaders.
3 Stecken Sie das Netzkabel in die nächste ordnungsgemäß
geerdete Netzsteckdose.
4 Stecken Sie den Hostserver oder die Workstation und alle an-
geschlossenen Geräte ein.
5 Schalten Sie den Autoloader ein, indem Sie den Netzschalter
auf dem Bedienfeld in die EIN-Stellung schalten. Schalten Sie
alle anderen Geräte ein, die Sie ausgeschaltet hatten. Überprü-
fen Sie den LCDBildschirm, um sicherzustellen, dass der Auto-
loader gespeist wird.
Während des POST-Tests werden beide LED kurz eingeschal-
tet, darauf blinkt die LED-Anzeige Bereit /Aktivität. Wenn die
Initialisierung abgeschlossen ist, zeigt der LCD Bildschirm den
Einstiegs-Bildschirm an.
6 Schalten Sie den Server ein.
MAXDATA
1 Ethernet-Kabel
2 SCSI-Kabel
3 SCSI-Abschlusswiderstand
7
