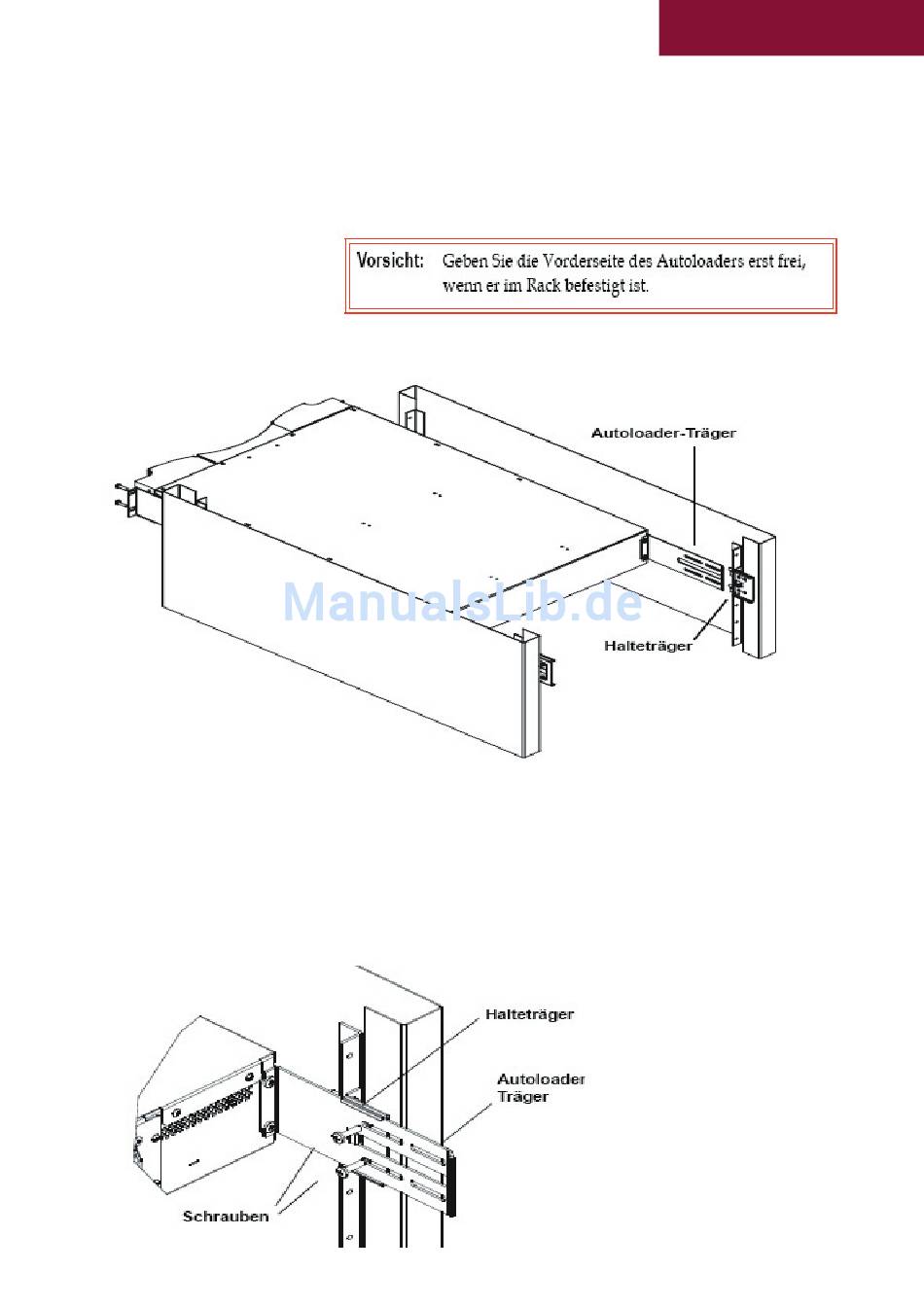

Abbildung 5
Autoloader in das Rack einschieben
Abbildung 6
Autoloader in das Rack einschieben
5 Mit der Hilfe eines zweiten Monteurs schieben Sie den Autoloa-
der in das Rack, so dass die Autoloader-Träger in die entspre-
chenden Halteträger auf den hinteren Schienen gleiten, bis die
Befestigungsplatten auf der Vorderseite des Autoloaders bündig
mit den Clip-Muttern auf den Vorderschienen sind (siehe Abbil-
dung 5).
6 Befestigen Sie die Vorderseite des Autoloaders mit vier Rack-
Schrauben (zwei pro Befestigungsplatten), am Rack an.
Ziehen Sie die Schrauben gerade fest genug an, dass der Au-
toloader an den Vorderschienen befestigt ist. Drehen Sie vier
Schrauben (zwei pro Seite) ein, um die Halteträger an den Auto-
loader-Trägern zu sichern (siehe Abbildung 6).
MAXDATA
7 Prüfen Sie, ob der Autoloader
waagerecht ist. Nach Bedarf
einstellen.
Wenn der Autoloader waage-
recht ist, alle Schrauben festzie-
hen, mit denen er am Rack be-
festigt ist.
5
