Stationäre Rack- Installation

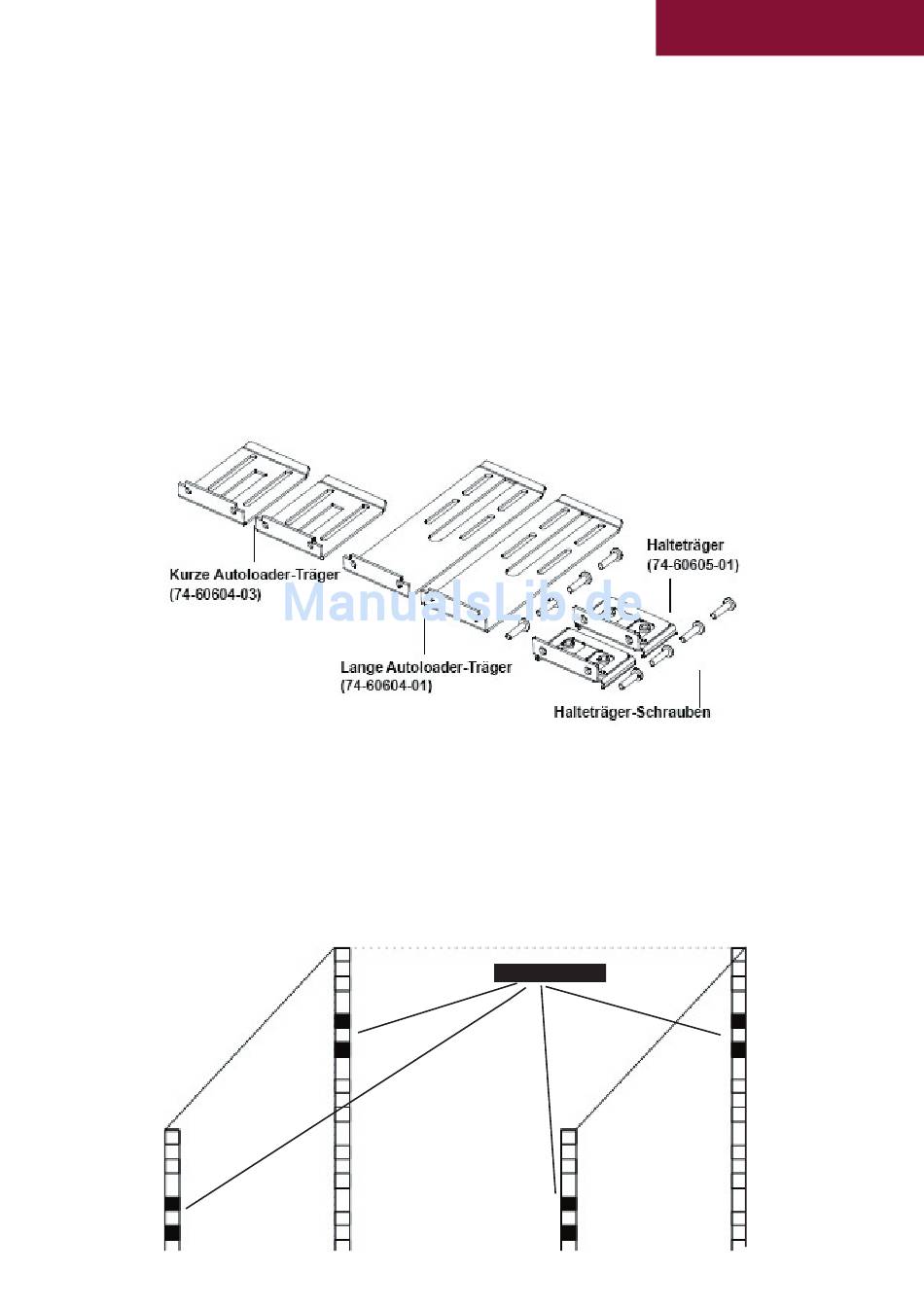

Abbildung 1:
Erforderliche Teile für die Installation
Abbildung 2:
Montage der Käfi g- Muttern
In diesem Abschnitt werden die Schritte für die Installation des
Autoloaders direkt auf die Schienen eines Racks beschrieben.
1.Stellen Sie sicher, dass Sie die folgenden Werkzeuge und
Teile bereit haben:
• Kreuzschlitzschraubenzieher Nr. 2
• Die folgenden Teile des Autoloader-Zubehörsatzes
(siehe Abbildung 1):
• Die folgenden Teile müssen mit dem Rack geliefert werden:
• Acht Käfi g-Muttern
• Acht Schrauben
2 Installieren Sie zwei Käfi g-Muttern mit 1,75 Zoll (44,45 mm)
Zwischenraum, auf jede der vier Schienen des Racks, dabei
stellen Sie sicher, dass Sie jedes Clip-Mutternpaar an genau der
gleichen Stelleinstallieren (siehe Abbildung 2).
Käfi g- Muttern
MAXDATA
3
