1 Inbetriebnahme
(5) ISDN-Telefonanlage
(6) SIP-Telefone
(7) PC
(8) VoIP

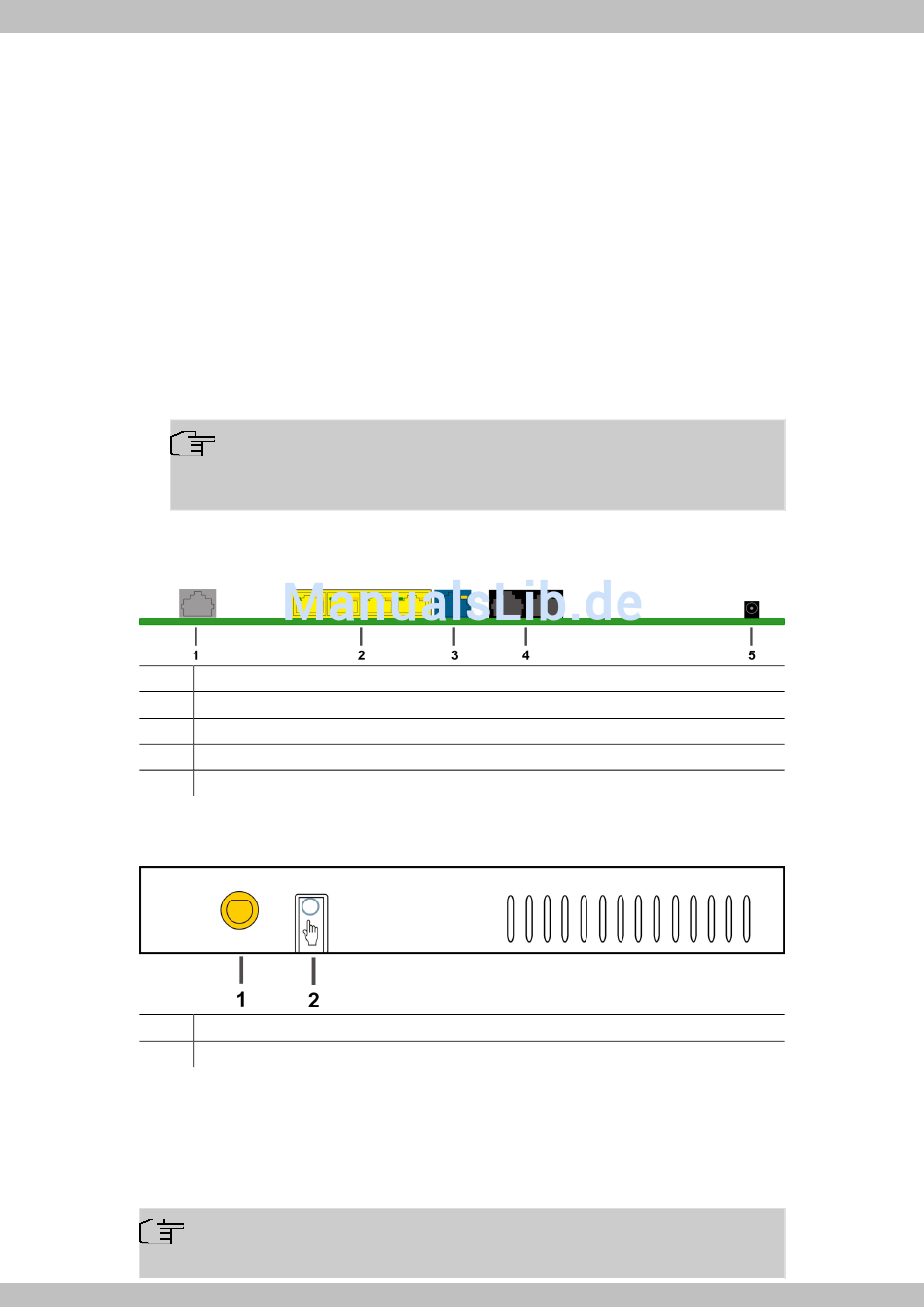

1.1.2 Anschlüsse
1
2
3
4
5
1.1.3 Anschlüsse (seitlich)
1
2
1.1.4 Montagewinkel
Aufgrund der Platzierung der Geräte im Netzwerkschrank, empfiehlt es sich auf abgesetzte Antennen
zurückzugreifen. Montieren Sie die Montagewinkel mit den im Set beiliegenden Schrauben am Gehäu-
se. Die Montagewinkel und die Schrauben sind als Zubehör erhältlich (Artikelnummer MN40285514).
2
Verbinden Sie den Anschluss DSL über das graue Kabel an die TAE-Buchse der Telefondose
an.
Schließen Sie eine ISDN-Telefonanlage an den internen ISDN-Anschluss der Digitalisierungs-
box Standard an. Die Up0-Schnittstelle wird nicht unterstützt.
Schliessen Sie Ihre SIP-Telefone an die 10/100/1000 Base-T Ethernet-Schnittstellen an. Einen
letzten Schritt müssen Sie am PC ausführen.
Schließen Sie einen geeigneten PC über ein Ethernet-Kabel an eine der Ethernet-Schnittstellen
der Digitalisierungsbox Standard an. Sollten Probleme bei der Verbindung zwischen PC und
der Digitalisierungsbox Standard auftreten, lesen Sie bitte die entsprechenden Kapitel zur
Grundkonfiguration.
Für einen reinen IP-Anschluss ohne ISDN verwenden Sie die vom Provider bereitgestellte Anlei-
tung.
Hinweis
Mit der "Automatischen Konfiguration" der Telekom wird Ihr Gerät automatisch
eingerichtet (siehe Automatische Konfiguration
DSL-Schnittstelle Annex B/J
10/100/1000 Base-T Ethernet-Schnittstellen (LAN 1 - LAN4)
Ethernet-WAN-Schnittstelle (LAN5)
Schnittstelle für ISDN TK-Anlagen (ISDN1, ISDN2)
Buchse für das Steckernetzteil
Antennenanschluss
Funktionstaste
Hinweis
Bei Betrieb im Netzwerkschrank darf die Umgebungstemperatur 40 °C nicht übersteigen!
auf Seite 10).
