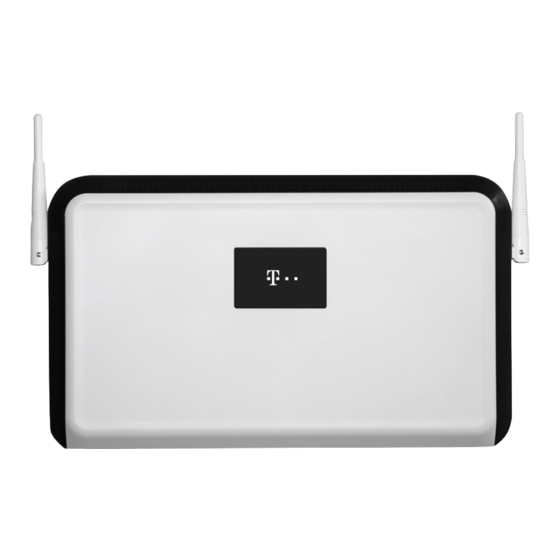

Telekom Digitalisierungsbox Premium Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Telekom Anleitungen
  4. Netzwerkrouter
  5. Digitalisierungsbox Premium
  6. Benutzerhandbuch

Telekom Digitalisierungsbox Premium Benutzerhandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

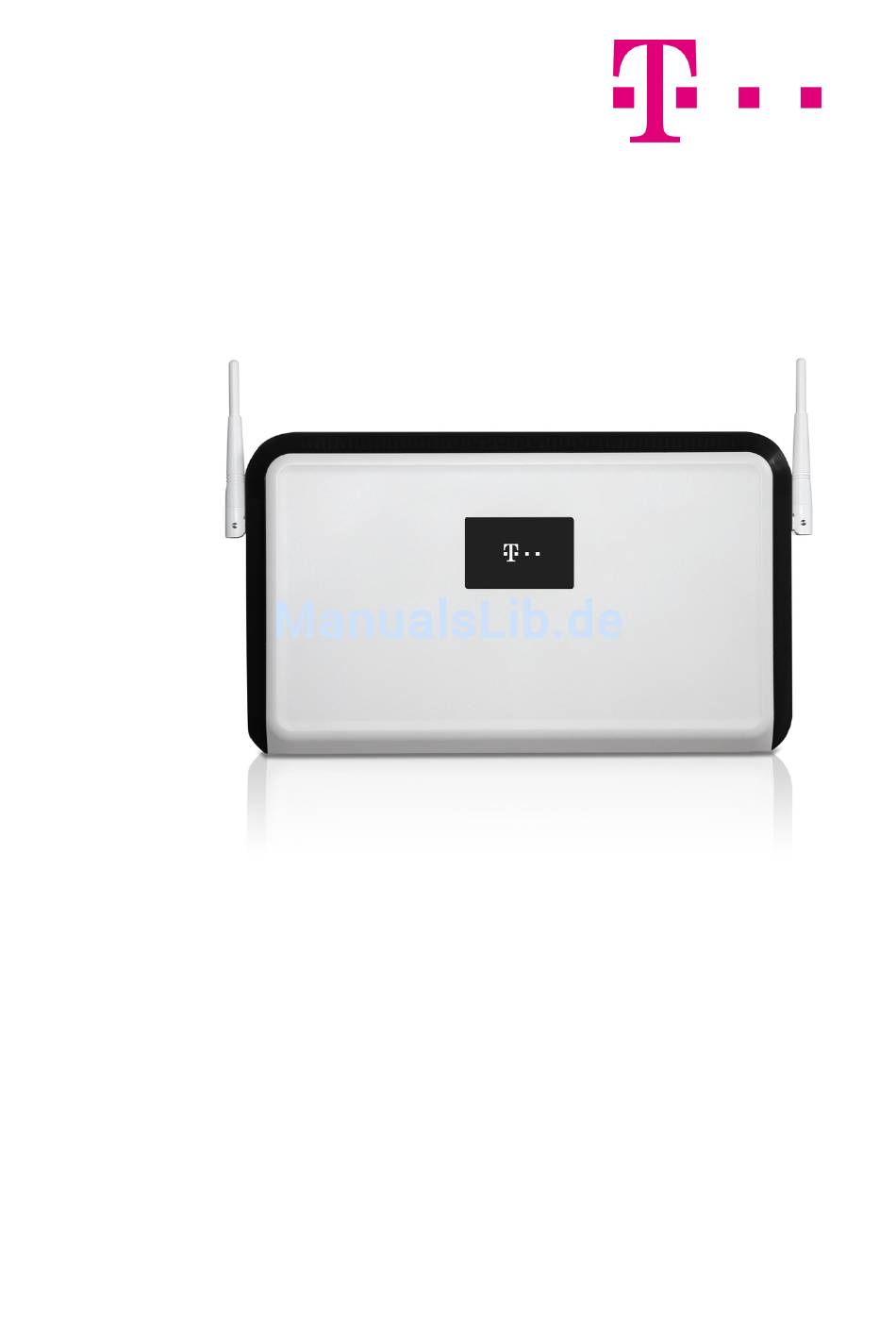

Benutzerhandbuch
Digitalisierungsbox Premium
Betrieb mit Standardsoftware
Copyright© Version 3.1, 2016 bintec elmeg GmbH

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Telekom Digitalisierungsbox Premium

Inhaltszusammenfassung für Telekom Digitalisierungsbox Premium

  • Seite 1 Benutzerhandbuch Digitalisierungsbox Premium Betrieb mit Standardsoftware Copyright© Version 3.1, 2016 bintec elmeg GmbH...
  • Seite 2 Dieses Produkt verwendet interne Wartemusik, für deren Verwendung eine Genehmigung durch die GE- MA (Gesellschaft für musikalische Aufführungs- und mechanische Vervielfältigungsrechte) nicht erfor- derlich ist. Dies hat die GEMA mit Freistellungsbescheinigung bestätigt. Die Freistellungsbescheinigung kann unter folgender Internet-Adresse eingesehen werden: www.bintec-elmeg.com . Wartemelodien des Systems: elmeg Song, Hold the line. Digitalisierungsbox Premium...

  • Seite 3: Inhaltsverzeichnis

    Inbetriebnahme ......1 Digitalisierungsbox Premium ......
  • Seite 4 Internet + Einwählen ......12.2 ATM ........Digitalisierungsbox Premium...
  • Seite 5 Neustart ........17.5 Factory Reset ....... Digitalisierungsbox Premium...
  • Seite 6 QoS ........Index ....... . . Digitalisierungsbox Premium...

  • Seite 7: Kapitel 1 Inbetriebnahme

    "start.html" in einem Webbrowser auf. 1.1.1 Aufstellen und Anschließen Die Digitalisierungsbox Premium wird an einem reinen IP-Anschluss betrieben. Sie telefonieren aus- schließlich über VoIP, sind aber beim Anschluss Ihrer Endgeräte nicht eingeschränkt: Sie können SIP- und analoge Endgeräte, eine ISDN-Endgeräte oder eine ISDN-Telefonanlage sowie PCs anschließen.

  • Seite 8: Anschlüsse (Seitlich)

    Schritt müssen Sie am PC ausführen. (8) PC Schließen Sie einen geeigneten PC über ein Ethernet-Kabel an eine der Ethernet-Schnittstellen der Digitalisierungsbox Premium an. Sollten Probleme bei der Verbindung zwischen PC und Digitalisierungsbox Premium auftreten, lesen Sie bitte die entsprechenden Kapitel zur Grund- konfiguration.
  • Seite 9 Bei Betrieb im Netzwerkschrank darf die Umgebungstemperatur 40 °C nicht übersteigen! 1.1.5 LEDs Anhand der LEDs können Sie den Status Ihres Geräts ablesen. Die LEDs der Digitalisierungsbox Premium sind folgendermaßen angeordnet: Im Betriebsmodus zeigen die LEDs folgende Statusinformationen Ihres Geräts an: LED Statusanzeige...

  • Seite 10: Lieferumfang

    WiFi-Antennen 1.1.7 Allgemeine Produktmerkmale Die allgemeinen Produktmerkmale umfassen die Leistungsmerkmale und die technischen Vorausset- zungen für Installation und Betrieb Ihres Geräts. Allgemeine Produktmerkmale Digitalisierungsbox Premium Eigenschaft Maße und Gewicht: Gerätemaße ohne Kabel (B x H x T) 328 x 193 x 44 mm Gewicht ca.

  • Seite 11: Reset

    Passwörter werden zurückgesetzt. Der Reset ist beendet, wenn nach 30 bis 40 Sekunden die Status- LED gleichmäßig blinkt. 1.3 Voreinstellungen Wenn Sie Ihr Gerät das erste Mal in Betrieb nehmen, sind einige Einstellungen bereits vorkonfiguriert, damit Sie in wenigen Schritten nach dem Aufstellen und Anschließen Ihr Gerät in Betrieb nehmen kön- nen. Digitalisierungsbox Premium...

  • Seite 12: Betriebsmodus Wählen

    Ansonsten geht auch das neue sichere Passwort nach einem Neustart verloren. Betriebsmodus wählen Bei der Digitalisierungsbox Premium haben Sie die Möglichkeit zwischen den Betriebsmodus als Te- lefonanlage und den Betriebsmodus als Media Gateway zu wählen. Fall 1: Wenn das Passwort noch nicht geändert worden ist, haben Sie nach dem Login die Möglichkeit den Betriebsmodus zu wählen.

  • Seite 13: Support-Information

    Rufnummer 0800 330 1300 oder unter 0800 330 2870 (für Großkunden). Weitere Hinweise finden Sie auch im Internet unter http://hilfe.telekom.de. Vermuten Sie eine Störung Ihres An- schlusses, wenden Sie sich bitte unter der entsprechenden Nummer an den Technischen Kundendienst oder informieren Sie sich unter http://hilfe.telekom.de.

  • Seite 14: Kapitel 2 Montage

    2.1 Anschluss von Endgeräten 2.1.1 Interner ISDN-Anschluss Der interne ISDN-Anschluss der Digitalisierungsbox Premium stellt an jedem internen ISDN-An- schluss 2,5 Watt Speiseleistung für den Anschluss von maximal zwei ungespeisten ISDN-Endgeräten zur Verfügung. Der interne ISDN-Anschluss ist im Auslieferungszustand als "Kurzer passiver Bus"...

  • Seite 15: Pin-Belegungen

    (7) Schrauben Sie die beiden Schrauben so ein, dass zwischen Schraubenkopf und Wand noch ein Abstand von ca. 5 mm verbleibt. (8) Hängen Sie die Digitalisierungsbox Premium mit den rückseitigen Halterungen von oben hinter den Schraubenköpfen ein. (9) Installieren Sie, wenn erforderlich, die Anschlussdosen für die Endgeräte. Verbinden Sie die Instal- lation der Anschlussdosen mit der des Geräts.
  • Seite 16 RJ12-Buchse für FXS-Anschluss Funktion Nicht genutzt Nicht genutzt Nicht genutzt Nicht genutzt 2.4.4 xDSL-Schnittstelle Die Digitalisierungsbox Premium verfügt über eine xDSL-Schnittstelle. Die xDSL-Schnittstelle wird mittels eines RJ45-Steckers vergebunden. Nur die inneren zwei Pins werden für die xDSL-Verbindung verwendet. Digitalisierungsbox Premium...
  • Seite 17 2 Montage bintec elmeg GmbH Die Pin-Zuordnung für die xDSL-Schnittstelle (RJ45-Buchse) ist wie folgt: RJ45-Buchse für xDSL-Anschluss Funktion Nicht genutzt Nicht genutzt Nicht genutzt Leitung 1a Leitung 1b Nicht genutzt Nicht genutzt Nicht genutzt Digitalisierungsbox Premium...

  • Seite 18: Kapitel 3 Grundkonfiguration

    Sollten Sie in Ihrem LAN bereits einen DHCP-Server betreiben, empfiehlt sich die Konfigu- ration des Geräts an einem Einzel-PC, der nicht in Ihr LAN integriert ist. Schließen Sie die- sen PC allein an Ihre Digitalisierungsbox Premium an, so dass zur Konfiguration ein ei- genes Netz entsteht.

  • Seite 19: Daten Sammeln

    Geben Sie den entsprechen- den Registrar ein, z. B. Rufnummer z. B. Daten für den Internetzugang über xDSL Zugangsdaten Beispielwert Ihre Werte Provider-Name Protokoll Enkapsulierung VPI (Virtual Path Identifier) VCI (Virtual Circuit Identifier) Anschlusskennung (12-stellig) T-Online-Nummer (meist 12-stellig) Mitbenutzerkennung Passwort Digitalisierungsbox Premium...

  • Seite 20: Konfiguration Des Systems

    ) anmelden. 3.2 Konfiguration des Systems 3.2.1 Systempasswort ändern Alle Geräte werden mit gleichen Benutzernamen und Passwörtern ausgeliefert. Nach dem ersten Login werden Sie daher aufgefordert, ein sicheres Passwort einzugeben. Bitte beachten Sie folgende Regeln für sichere Passwörter: Digitalisierungsbox Premium...

  • Seite 21: Netzwerkeinstellung (Lan)

    Neben einem VDSL-Anschluss über das interne VDSL-Modem können Sie Ihr Gerät noch über weitere Verbindungsarten mit dem Internet verbinden, so etwa über ein externes Gateway / Kabelmodem. Bei dieser Art der Konfiguration unterstützt Sie ebenfalls der Assistent Internetzugang in der Konfigurati- onsoberfläche. Digitalisierungsbox Premium...

  • Seite 22: Konfiguration Prüfen

    Hilfe zu den verfügbaren Konfigurationsoptionen erhalten die Benutzer ebenfalls über das Online-Hil- fe-System. 3.5 Softwareaktualisierung Digitalisierungsbox Premium Die Funktionsvielfalt der Digitalisierungsbox Premium wird permanent erweitert. Dank der "Automati- schen Konfiguration" der Telekom wird die Systemsoftware Ihres Gerätes auf dem neuesten Stand gehalten (siehe Automatische Konfiguration auf Seite 12).
  • Seite 23 Nach der Installation der neuen Software werden Sie zum Neustart des Geräts aufgefordert. Achtung Die Aktualisierung kann nach dem Bestätigen mit Start nicht abgebrochen werden. Sollte es zu einem Fehler bei der Aktualisierung kommen, starten Sie das Gerät nicht neu und wenden Sie sich an den Support. Digitalisierungsbox Premium...

  • Seite 24: Kapitel 4 Zugang Und Konfiguration

    Sie auf LO- GIN. Sie werden zur Änderung des Administrator-Passworts aufgefördert. Ändern Sie das Login-Passwort. Sie befinden sich nun im Statusmenü der Konfigurationsoberfläche Ihres Geräts. 4.2.1.2 Bedienelemente Fenster der Konfigurationsoberfläche Das Fenster der Konfigurationsoberfläche ist in drei Bereiche geteilt: Digitalisierungsbox Premium...
  • Seite 25 Sprache: Wählen Sie in dem Aufklappmenü die gewünschte Sprache aus, in der die Konfigurationsoberfläche angezeigt werden soll. Hier kön- nen Sie die Sprache auswählen, in der Sie die Konfiguration durchführen möchten. Zur Auswahl stehen . Der Standard- wert ist Digitalisierungsbox Premium...
  • Seite 26 Wenn Sie einen neu konfigurierten Listeneintrag nicht sichern wollen, machen Sie diesen und die evtl. getätigten Einstellungen durch Abbre- chen rückgängig. Bestätigt die Einstellungen eines neuen Eintrags und die Parameterände- rungen in einer Liste. Startet die konfigurierte Aktion sofort. Digitalisierungsbox Premium...
  • Seite 27 Zeigt die nächste Seite einer Liste an. Zeigt die vorherige Seite einer Liste an. Listenoptionen Menü Funktion Aktualisierungsintervall Hier können Sie das Intervall einstellen, in dem die Ansicht aktualisiert werden soll. Geben Sie dazu einen Zeitraum in Sekunden in das Eingabefeld ein und Digitalisierungsbox Premium...
  • Seite 28 Klicken Sie auf diese Schaltfläche, um den bestehenden Listeneintrag zu bearbeiten. Sie gelangen in das Konfigurationsmenü. Menü Klicken Sie auf diesen Reiter, um erweiterte Konfigurationsoptionen an- zuzeigen. Für die Konfiguration stehen folgende Optionen zur Verfügung: Konfigurationselemente Menü Funktion Eingabefelder z. B. leeres Textfeld Digitalisierungsbox Premium...
  • Seite 29 Die Konfigurationsoptionen Ihres Geräts sind in die Untermenüs gruppiert, die in der Navigationsleiste im linken Fensterbereich angezeigt werden. Hinweis Beachten Sie, dass nicht alle Geräte über den maximal möglichen Funktionsumfang verfü- gen. Prüfen Sie die Software-Ausstattung Ihres Geräts anhand Ihrer Produktspezifikation. Digitalisierungsbox Premium...

  • Seite 30: Kapitel 5 Assistenten

    • Erste Schritte • Internetzugang • VPN • Wireless LAN • SWYX Wizard • VPN • SWYX IP • NFON Wählen Sie die entsprechende Aufgabe aus der Navigation aus und folgen Sie den Anweisungen und Erläuterungen auf den einzelnen Assistentenseiten. Digitalisierungsbox Premium...

  • Seite 31: Kapitel 6 Systemverwaltung

    Das Menü Systemverwaltung ->Status besteht aus folgenden Feldern: Felder im Menü Systeminformationen Feld Wert Uptime Zeigt die Zeit an, die vergangen ist, seit das Gerät neu gestartet wurde. Systemdatum Zeigt das aktuelle Systemdatum und die Systemuhrzeit an. Seriennummer Zeigt die Geräte-Seriennummer an. Digitalisierungsbox Premium...
  • Seite 32 Schnittstelle angeschlossen bzw. aktiv ist. Felder im Menü WAN-Schnittstellen Feld Wert Beschreibung - Verbin- Hier sind alle WAN-Schnittstellen aufgelistet und deren wichtigste Ein- dungsinformation - Link stellungen genannt. Außerdem wird angezeigt, ob die jeweilige Schnitt- stelle aktiv ist. Digitalisierungsbox Premium...

  • Seite 33: Globale Einstellungen

    : Es werden Meldungen mit der Priorität Notfall, Alarm, Kri- tisch, Fehler und Warnung aufgezeichnet. • : Es werden Meldungen mit der Priorität Notfall, Alarm, Kritisch, Fehler, Warnung und Benachrichtigung aufgezeichnet. • (Standardwert): Es werden Meldungen mit der Priorität Digitalisierungsbox Premium...
  • Seite 34 Bestätigen Sie das Passwort, indem Sie es erneut eingeben. wort bestätigen Felder im Menü SNMP-Communities Feld Wert SNMP Read Community Geben Sie das Passwort für den Benutzernamen ein. Das Standard-Passwort ist SNMP Write Community Geben Sie das Passwort für den Benutzernamen ein. Das Standard-Passwort ist Digitalisierungsbox Premium...

  • Seite 35: Datum Und Uhrzeit

    Wählen Sie die Zeitzone aus, in der Ihr Gerät installiert ist. Möglich ist die Auswahl der Universal Time Coordinated (UTC) plus oder minus der Abweichung davon in Stunden oder ein vordefinierter Ort. Der Standardwert ist Aktuelle Ortszeit Hier werden das aktuelle Datum und die aktuelle Systemzeit angezeigt. Digitalisierungsbox Premium...
  • Seite 36 : Dieser Server nutzt den Zeit-Dienst über TCP-Port 37. • : Dieser Zeitserver wird momentan nicht für die Zeitabfrage benutzt. Dritter Zeitserver Geben Sie den dritten Zeitserver an, entweder mit Domänennamen oder IP-Adresse. Wählen Sie außerdem das Protokoll für die Abfrage des Zeitservers aus. Digitalisierungsbox Premium...
  • Seite 37 Das Menü Systemverwaltung ->Globale Einstellungen->Timer besteht aus folgenden Feldern: Felder im Menü Grundeinstellungen Feld Beschreibung Rufweiterleitung (CFNR) Geben Sie die Zeit in Sekunden ein, nach der eine Rufweiterleitung (CFNR) ausgeführt wird. Möglich sind Werte von Der Standardwert ist Digitalisierungsbox Premium...
  • Seite 38 Die Vermittlung möchte ein Gespräch an einen bestimmten Mitarbeiter weitergeben. Dieser telefoniert jedoch zur Zeit. Dann kann der Anruf in die Warteschlange des Teilnehmers geschaltet werden. Wird das Ge- spräch in der hier eingegebenen Zeit nicht angenommen, wird wieder die Digitalisierungsbox Premium...

  • Seite 39: Bearbeiten Oder Neu

    Das Menü Systemverwaltung ->Globale Einstellungen->Systemlizenzen->Neu besteht aus folgen- den Feldern: Felder im Menü Grundeinstellungen Feld Wert Lizenzseriennummer Geben Sie die Lizenzseriennummer ein, die Sie beim Kauf der Lizenz er- halten haben. Lizenzschlüssel Geben Sie den Lizenzschlüssel ein, den Sie per E-Mail erhalten haben. Digitalisierungsbox Premium...

  • Seite 40: Kennziffern

    Kennziffer für das Bündel ein. Offene Rückfrage Legen Sie die neuen Kennziffern für das Leistungsmerkmal Offene Rückfrage an. Legen Sie dafür zunächst durch Klicken von Hinzufügen ein Wartefeld, in dem der Anrufer gehalten werden soll, an und geben Sie die ge- Digitalisierungsbox Premium...

  • Seite 41: Schnittstellenmodus / Bridge-Gruppen

    (a) Abkürzung für den Schnittstellentyp, dabei steht für Drahtlosnetzwerk (b) Nummer des Funkmoduls (c) Nummer der Schnittstelle Beispiel: (erstes Drahtlosnetzwerk auf dem ersten Funkmodul) Der Name der virtuellen Schnittstelle, die an einen Ethernet-Port gebunden ist, setzt sich aus den fol- genden Bestandteilen zusammen: Digitalisierungsbox Premium...

  • Seite 42: Hinzufügen

    Wählen Sie die Hinzufügen-Schaltfläche um den Modus von PPP-Schnittstellen zu bearbeiten. Das Menü Systemverwaltung ->Schnittstellenmodus / Bridge-Gruppen->Schnittstellen->Hinzufü- gen besteht aus folgenden Feldern: Felder im Menü Schnittstellen Feld Beschreibung Schnittstelle Wählen Sie die Schnittstelle aus, deren Modus Sie verändern wollen. Digitalisierungsbox Premium...

  • Seite 43: Administrativer Zugriff

    ISDN- Schnittstellen auswählbar. Nur für Telefonanlagen: Weiterhin können Sie Ihr Gerät für Wartungsarbeiten durch den Telekom- Kundenservice freischalten. Hierzu aktivieren Sie je nach angeforderter Service-Leistung die Option Service Call Ticket (SSH Web-Access) oder Automatische Konfiguration (TR-069) und wählen die Schaltfläche OK.
  • Seite 44 Im Menü Systemverwaltung ->Remote Authentifizierung ->RADIUS wird eine Liste aller eingetrage- nen RADIUS-Server angezeigt. 6.6.1.1 Bearbeiten oder Neu Wählen Sie das Symbol , um vorhandene Einträge zu bearbeiten. Wählen Sie die Schaltfläche Neu, um weitere RADIUS-Server einzutragen. Das Menü Systemverwaltung ->Remote Authentifizierung ->RADIUS->Neu besteht aus folgenden Feldern: Digitalisierungsbox Premium...
  • Seite 45 Funktion aktiv. Standardmäßig ist die Funktion aktiv. Gruppenbeschreibung Definieren Sie eine neue RADIUS-Gruppenbeschreibung bzw. weisen Sie den neuen RADIUS-Eintrag einer schon definierten Gruppe zu. Die konfigurierten RADIUS-Server einer Gruppe werden gemäß der Priorität und der Richtlinie abgefragt. Mögliche Werte: Digitalisierungsbox Premium...
  • Seite 46 Falls nach diesen Versuchen dennoch keine Antwort erhalten wurde, wird der Status auf gesetzt. bei Er- reichbarkeitsprüfung = versucht Ihr Gerät alle 20 Sekun- den, den Server zu erreichen. Wenn der Server antwortet, wird Status wieder auf zurückgesetzt. Digitalisierungsbox Premium...

  • Seite 47: Konfigurationszugriff

    Sie legen dazu Zugriffsprofile und Benutzer an und weisen jedem Benutzer mindestens ein Zugriffsprofil zu. Ein Zugriffsprofil stellt denjenigen Teil des GUI zur Verfügung, den ein Benutzer für seine Aufgaben benötigt. Nicht benötigte Teile des GUI sind gesperrt. Digitalisierungsbox Premium...

  • Seite 48: Zugriffsprofile

    Menüs, Untermenüs und Seiten sind mit dem Symbol gekennzeichnet. Jedes Element in der Navigationsleiste kann drei Werte annehmen. Kli- cken Sie in der gewünschten Zeile auf das Symbol , um diese drei Werte anzeigen zu lassen. Digitalisierungsbox Premium...
  • Seite 49 Passwort vergeben muss. Dazu muss die Option Konfiguration spei- chern im Menü Zugriffsprofile aktiv sein. Ist diese Option nicht aktiv, so wird ein Warnhinweis angezeigt. Aktivieren oder deaktivieren Sie Benutzer muss das Passwort ändern. wird die Funktion aktiv. Standardmäßig ist die Funktion nicht aktiv. Digitalisierungsbox Premium...

  • Seite 50: Zertifikate

    -Symbol, um den Inhalt des gewählten Objekts (Schlüssel, Zertifikat oder Anfor- derung) einzusehen. Die Zertifikate und Schlüssel an sich können nicht verändert werden, jedoch können - je nach Typ des gewählten Eintrags - einige externe Attribute verändert werden. Das Menü Systemverwaltung ->Zertifikate->Zertifikatsliste-> besteht aus folgenden Feldern: Digitalisierungsbox Premium...

  • Seite 51: Zertifikatsanforderung

    Bei der Verwendung von SCEP (Simple Certificate Enrollment Protocol) unterstützt Ihr Gerät auch sepa- rate Registration-Authority-Zertifikate. Registration-Authority-Zertifikate werden von manchen Certificate Authorities (CAs) verwendet, um be- stimmte Aufgaben (Signatur und Verschlüsselung) bei der SCEP Kommunikation mit separaten Schlüs- Digitalisierungsbox Premium...
  • Seite 52 Wählen Sie das CA-Zertifikat aus. • : Geben Sie in CA-Name den Namen des CA- Zertifikats der Zertifizierungsstelle (CA) ein, von der Sie Ihr Zertifikat anfordern möchten, z. B. . Die entsprechenden Daten er- halten Sie von Ihrem CA-Administrator. Digitalisierungsbox Premium...
  • Seite 53 Beispiel: "CN=VPNServer, DC=mydomain, DC=com, c=DE". Ist das Feld nicht markiert, geben Sie die Namenskomponenten in Allge- meiner Name, E-Mail, Organisationseinheit, Organisation, Ort, Staat/ Provinz und Land ein. Standardmäßig ist die Funktion nicht aktiv. Zusammenfassend Nur für Benutzerdefiniert = aktiviert. Digitalisierungsbox Premium...
  • Seite 54 Registrierungsprozesses speichert. Dies ist dann von Nutzen, wenn die Registrierung nicht sofort abgeschlossen werden kann. Falls der Sta- tus nicht gespeichert wurde, kann die unvollständige Registrierung nicht abgeschlossen werden. Sobald die Registrierung abgeschlossen ist und das Zertifikat vom CA-Server heruntergeladen wurde, wird es automa- Digitalisierungsbox Premium...

  • Seite 55: Importieren

    Prüfvorgang kann über einen Browser automatisiert werden. Das Simple Certificate Enrollment Protocol (SCEP) unterstützt die Ausgabe und den Widerruf von Zerti- fikaten in Netzwerken. 6.8.2.1 Importieren Wählen Sie die Schaltfläche Importieren, um CRLs zu importieren. Das Menü Systemverwaltung ->Zertifikate->CRLs->Importieren besteht aus folgenden Feldern: Digitalisierungsbox Premium...

  • Seite 56: Zertifikatsserver

    Wählen Sie die Schaltfläche Neu, um einen Zertifikatsserver einzurichten. Das Menü Systemverwaltung ->Zertifikate->Zertifikatsserver->Neu besteht aus folgenden Feldern: Felder im Menü Basisparameter Feld Beschreibung Beschreibung Geben Sie eine eindeutige Bezeichnung für den Zertifikatsserver ein. LDAP-URL-Pfad Geben Sie die LDAP-URL oder die HTTP-URL des Servers ein. Digitalisierungsbox Premium...

  • Seite 57: Kapitel 7 Physikalische Schnittstellen

    Das Menü Physikalische Schnittstellen ->Ethernet-Ports->Portkonfiguration besteht aus folgenden Feldern: Felder im Menü Switch-Konfiguration Feld Beschreibung Switch-Port Zeigt den jeweiligen Switch-Port an. Die Nummerierung entspricht der Nummerierung der Ethernet-Ports auf der Rückseite des Geräts. Ethernet- Ordnen Sie dem jeweiligen Switch-Port eine logische Ethernet- Schnittstellenauswahl Schnittstelle zu. Digitalisierungsbox Premium...

  • Seite 58: Isdn-Ports

    Sie zwei Schritte durchführen: • Einstellungen Ihres ISDN-Anschlusses eintragen: Hier tragen Sie die wichtigsten Parameter Ihres ISDN-Anschlusses ein. • MSN-Konfiguration: Hier teilen Sie Ihrem Gerät mit, wie auf eingehende Rufe aus dem WAN reagiert werden soll. Digitalisierungsbox Premium...
  • Seite 59 Mögliche Werte: • : Der ISDN-Anschluss wird nicht genutzt. • • Nur wenn Automatische Konfiguration beim Start deaktiviert ist und ISDN-Konfigurationstyp für Port-Verwendung = gesetzt ist. Wählen Sie die ISDN-Anschlussart aus. Mögliche Werte: • (Standardwert): Mehrgeräteanschluss. • : Anlagenanschluss. Digitalisierungsbox Premium...
  • Seite 60 SNMP-Shell Ihres Geräts, als auch ausgehende Datenverbindungen zu anderen Digitalisie- rungsbox-Geräten. So kann Ihr Gerät aus der Ferne konfiguriert und gewartet werden. • IPSec: Um Hosts, die nicht über feste IP-Adressen verfügen, dennoch eine sichere Verbindung über das Internet zu ermöglichen, unterstützen Digitalisierungsbox-Geräte den DynDNS-Dienst. Durch Digitalisierungsbox Premium...
  • Seite 61 (Ermöglicht PPP-Verbindungen mit V.110 und mit Bit- Raten von 9600 Bit/s, 14400 Bit/s, 19200 Bit/s, 38400 Bit/s), (Ermöglicht eingehende PPP-Verbindungen mit V.120). Geben Sie die Rufnummer ein, die zur Überprüfung der Called Party Number verwendet wird, wobei zur Rufannahme eine Übereinstimmung Digitalisierungsbox Premium...

  • Seite 62: Dsl-Modem

    : ADSL2 Plus, ITU-T G.992.5 • : ITU-T G.992.5 • : ITU-T G.993.2 Felder im Menü Aktuelle Leitungsgeschwindigkeit Feld Beschreibung Downstream Zeigt die Datenrate in Empfangsrichtung (Richtung von CO/DSLAM zu CPE/Router) in Bits pro Sekunde an. Der Wert kann nicht verändert werden. Digitalisierungsbox Premium...

  • Seite 63: Beschreibung

    Felder im Menü Erweiterte Einstellungen Feld Beschreibung ADSL-Leitungsprofil Wählen Sie den gewünschten Internet-Service-Provider und damit impli- zit den von diesem Provider verwendeten Modem-Parametersatz aus. ist als Standardwert voreingestellt. Wenn Sie Ihren Provider in der Liste nicht finden, verwenden Sie die Ein- stellung Digitalisierungsbox Premium...

  • Seite 64: Kapitel 8 Lan

    Teilnetz zwei Hosts mit den IP-Adressen 192.168.46.1 und 192.168.46.2. Um mit dem ersten Teilnetz Datenpakete austauschen zu können, benutzt Ihr Gerät z. B. die IP-Adresse 192.168.42.3, für das zweite Teilnetz 192.168.46.3. Die Netzmasken für beide Teilnetze müssen ebenfalls angegeben werden. IPv6-Adressen konfigurieren Digitalisierungsbox Premium...

  • Seite 65: Bearbeiten Oder Neu

    Mit dieser Option weisen Sie die Schnittstelle einem VLAN zu. Dies ge- schieht über die VLAN-ID, die in diesem Modus angezeigt wird und konfiguriert werden kann. Die Definition einer MAC-Adresse in MAC- Adresse ist in diesem Modus optional. VLAN-ID Nur für Schnittstellenmodus = Digitalisierungsbox Premium...
  • Seite 66 Felder im Menü Grundlegende IPv6-Parameter Feld Beschreibung IPv6 Wählen Sie aus, ob die gewählte Schnittstelle das Internet Protocol Ver- sion 6 (IPv6) für die Datenübertragung verwenden soll. Mit Auswahl von wird die Funktion aktiv. Standardmäßig ist die Funktion nicht aktiv. Digitalisierungsbox Premium...
  • Seite 67 Aktivieren Sie diese Option, wenn Hosts IPv6-Adressen per SLAAC er- zeugen sollen. Mit Auswahl von wird die Funktion aktiv. Standardmäßig ist die Funktion aktiv. IPv6-Adressen Nur für IPv6 = Sie können der gewählten Schnittstelle IPv6-Adressen zuordnen. Mit Hinzufügen können Sie einen oder mehrere Adresseinträge anlegen. Digitalisierungsbox Premium...
  • Seite 68 Wählen Sie, auf welche Weise der Link-Präfix festgelegt werden soll. Mögliche Werte: • (Standardwert): Der Link-Präfix wird von einem allgemeinen Präfix abgeleitet. • : Sie können den Link-Präfix eingeben. Allgemeiner Präfix Nur für Art der Einrichtung = Wählen Sie den Allgemeinen Präfix, von dem der Link-Präfix abgeleitet Digitalisierungsbox Premium...
  • Seite 69 • Im ersten 8-Bit-Feld wird Bit 7 auf gesetzt. Statische Adressen Sie können, unabhängig von der automatischen Erzeugung, die unter Er- zeugungsmethode festgelegt ist, mit Hinzufügen den Host-Anteil einer IPv6-Adresse oder mehrerer IPv6-Adressen manuell eingeben. Seine Länge ist mit vorgegeben. Beginnen Sie die Eingabe mit Digitalisierungsbox Premium...
  • Seite 70 Clients IP-Adressen dynamisch zuzuweisen. Sollte Ihnen Ihr Provi- der eine MAC-Adresse zugewiesen haben, so tragen Sie diese hier ein. DHCP-Hostname Nur für Adressmodus = Geben Sie den Hostnamen ein, der vom Provider gefordert wird. Die ma- ximale Länge des Eintrags beträgt 45 Zeichen. Digitalisierungsbox Premium...
  • Seite 71 Router Adverti- sement übertragen = Wählen Sie die Präferenz Ihres Routers für die Wahl des Standardrou- ters. Dies ist in Fällen nützlich, in denen ein Knoten Advertisements von mehreren Routern erhält oder in Back-Up-Szenarien. Mögliche Werte: • • (Standardwert) Digitalisierungsbox Premium...

  • Seite 72: Vlan

    VLAN-Segmentierung mit allen Schnittstellen konfigurierbar. VLAN für Bridging und VLAN für Routing Im Menü LAN->VLAN werden VLANs (virtuelle LANs) mit Schnittstellen, die im Bridging-Modus arbei- ten, konfiguriert. Über das Menü VLAN können Sie alle dafür notwendigen Einstellungen vornehmen Digitalisierungsbox Premium...
  • Seite 73 Zeigt den Port an, für den Sie die PVID definieren und Verarbeitungsre- geln definieren. PVID Weisen Sie dem ausgewählten Port die gewünschte PVID (Port VLAN Identifier) zu. Wenn ein Paket ohne VLAN-Tag diesen Port erreicht, wird es mit dieser Digitalisierungsbox Premium...

  • Seite 74: Verwaltung

    Felder im Menü Bridge-Gruppe br<ID> VLAN-Optionen Feld Beschreibung VLAN aktivieren Aktivieren oder deaktivieren Sie die spezifizierte Bridge-Gruppe für VLAN. wird die Funktion aktiv. Standardmäßig ist die Funktion deaktiviert. Verwaltungs-VID Wählen Sie die VLAN-ID des VLANs aus, in dem Ihr Gerät arbeiten soll. Digitalisierungsbox Premium...

  • Seite 75: Kapitel 9 Wireless Lan Controller

    IP-Adressen vergeben wollen. Alternativ können Sie Ihr Gerät als DHCP-Server verwenden. Bei diesem internen DHCP-Server ist die CAPWAP Option 138 aktiv, um die Kommunikation zwischen Master und Slaves zu ermöglichen. Wenn Sie in Ihrem Netzwerk statische IP-Adressen verwenden, müssen Sie diese IP-Adressen auf allen Digitalisierungsbox Premium...

  • Seite 76: Drahtlosnetzwerk

    Wenn Sie das standardmäßig angelegte Drahtlosnetzwerk verwenden wollen, müssen Sie mindestens den Parameter Preshared Key ändern. Andernfalls erscheint eine Aufforde- rung. 9.1.3.1 Drahtlosnetzwerke ändern oder hinzufügen Zum Bearbeiten eines vorhandenen Eintrags klicken Sie auf Mit Hinzufügen können Sie neue Einträge anlegen. Folgende Parameter stehen zur Verfügung Digitalisierungsbox Premium...

  • Seite 77: Automatische Installation Starten

    Bevor Sie fortfahren, stellen Sie sicher, dass alle Access Points, die der WLAN Controller verwalten soll, korrekt verkabelt und eingeschaltet sind. 9.1.4 Automatische Installation starten Sie sehen eine Liste der gefundenen Access Points. Wenn Sie die Einstellungen eines gefundenen APs ändern wollen, klicken Sie im entsprechenden Ein- Digitalisierungsbox Premium...
  • Seite 78 Klicken Sie auf die Schaltfläche Alle deaktivieren, um alle Einträge zu deaktivieren und danach bei Bedarf einzelne Einträge auszuwählen (z. B. bei großen Listen). Klicken Sie auf Start, um das WLAN zu installieren und die Frequenzen automatisch zuordnen zu las- sen. Digitalisierungsbox Premium...

  • Seite 79: Controller-Konfiguration

    DHCP-Server ist die CAPWAP Option 138 aktiv, um die Kom- munikation zwischen Master und Slaves zu ermöglichen. Hinweis: Stellen Sie bei Nutzung eines externen DHCP-Servers sicher, dass CAPWAP Option 138 aktiv ist. Wenn Sie z. B. eine Digitalisierungsbox als DHCP-Server verwenden Digitalisierungsbox Premium...
  • Seite 80 Verwaltung zu übernehmen und zu konfigurieren. Um einem neuen Access Point automatisch eine Konfiguration zuweisen zu können, erstellen Sie in diesem Menü ein Profil, das für alle neu zu verwaltenden Access Points Gültigkeit hat, auf die bestimmte Kriterien zutref- fen. Digitalisierungsbox Premium...

  • Seite 81: Slave-Ap-Konfiguration

    Im Menü Wireless LAN Controller->Slave-AP-Konfiguration->Slave Access Points wird eine Liste aller mit Hilfe des Wizards gefundenen APs angezeigt. Für jeden Access Point sehen Sie einen Eintrag mit einem Parametersatz ( Standort, Name, IP- Adresse, LAN-MAC-Adresse, Kanal, Kanalsuche, Status, Aktion). Durch Klicken auf die Digitalisierungsbox Premium...
  • Seite 82 Wählen Sie aus, ob die Kommunikation zwischen Master und Slaves ver- schlüsselung schlüsselt werden soll. Mit Auswahl von wird die Funktion aktiv. Standardmäßig ist die Funktion aktiv. Sie können die Verschlüsselung aufheben, um die Kommunikation zu Debug-Zwecken einzusehen. Felder im Menü Funkmodul 1 oder im Menü Funkmodul 2 Digitalisierungsbox Premium...
  • Seite 83 Zeigt den aktuell benutzten Kanal. Sendeleistung Zeigt die Sendeleistung. Sie können eine andere Sendeleistung wählen. Mögliche Werte: • (Standardwert): Die maximale Antennenleistung wird verwendet. • • • • • • Zugewiesene Drahtlos- Zeigt die aktuell zugewiesenen Drahtlosnetzwerke. netzwerke (VSS) Digitalisierungsbox Premium...
  • Seite 84 Anmeldung bei der Bundesnetzagentur. Felder im Menü Performance-Einstellungen Feld Beschreibung Drahtloser Modus Wählen Sie die Wireless-Technologie aus, die der Access-Point anwen- den soll. Für Frequenzband = Mögliche Werte: • : Ihr Gerät arbeitet ausschließlich nach 802.11g. Digitalisierungsbox Premium...
  • Seite 85 : Zwei Datenströme werden verwendet. • : Ein Datenstrom wird verwendet. Burst-Mode Aktivieren Sie diese Funktion, um die Übertragungsgeschwindigkeit für 802.11g durch Frame Bursting zu erhöhen. Dabei werden mehrere Pake- te nacheinander ohne Wartezeiten verschickt. Dies ist besonders effektiv im 11b/g Mischbetrieb. Digitalisierungsbox Premium...
  • Seite 86 Kanäle Abstand haben. • : Sie können die gewünschten Kanäle selbst auswählen. Benutzerdefinierter Kanal- Nur für Kanalplan = plan Hier werden die aktuell gewählten Kanäle angezeigt. Mit Hinzufügen können Sie Kanäle hinzufügen. Wenn alle verfügbaren Digitalisierungsbox Premium...
  • Seite 87 Der Standardwert ist . Fragmentation Threshold Geben Sie die maximale Größe in Byte an, ab der Datenpakete fragmen- tiert (d.h. in kleinere Einheiten aufgeteilt) werden. Niedrige Werte in die- sem Feld sind in Bereichen mit schlechtem Empfang und bei Funkstörun- Digitalisierungsbox Premium...

  • Seite 88: Drahtlosnetzwerke (Vss)

    Adressen weitergeleitet werden. Unicasts sind zudem schneller, und Cli- ents mit aktivierter Power-Save-Funktion werden nicht angesprochen. Mit Auswahl von wird die Funktion aktiv. Standardmäßig ist die Funktion nicht aktiv. Beachten Sie, dass ARP Processing nicht zusammen mit der Funktion MAC-Bridge angewendet werden kann. Digitalisierungsbox Premium...
  • Seite 89 Nur für Sicherheitsmodus = Wählen Sie aus, ob Sie WPA (mit TKIP-Verschlüsselung) oder WPA 2 (mit AES-Verschlüsselung) oder beides anwenden wollen. Mögliche Werte: • (Standardwert): WPA und WPA 2 können angewen- det werden. • : Nur WPA wird angewendet. Digitalisierungsbox Premium...
  • Seite 90 Felder im Menü Client-Lastverteilung Feld Beschreibung Max. Anzahl Clients - Hard Geben Sie die maximale Anzahl an Clients ein, die sich mit diesem Limit Drahtlosnetzwerk (SSID) verbinden dürfen. Die Anzahl der Clients, die sich maximal an einem Funkmodul anmelden Digitalisierungsbox Premium...
  • Seite 91 : Clients werden bevorzugt im 5-GHz-Band akzeptiert. Felder im Menü MAC-Filter Feld Beschreibung Zugriffskontrolle Wählen Sie aus, ob für dieses Drahtlosnetzwerk nur bestimmte Clients zugelassen werden sollen. Mit Auswahl von wird die Funktion aktiv. Standardmäßig ist die Funktion nicht aktiv. Digitalisierungsbox Premium...
  • Seite 92 Feld Beschreibung Rx Shaping Wählen Sie die Begrenzung der Bandbreite in Empfangsrichtung. Mögliche Werte sind • (Standardwert) • in Einerschritten, Tx Shaping Wählen Sie die Begrenzung der Bandbreite in Senderichtung. Mögliche Werte sind • (Standardwert) • in Einerschritten, Digitalisierungsbox Premium...

  • Seite 93: Monitoring

    30 Sekunden aktualisiert. Werte in der Liste Übersicht Status Bedeutung Durchsatz Zeigt den empfangenen und den gesendeten Datenverkehr pro Funkmo- dul zeitabhängig an. Verbundene Clients Zeigt die Anzahl der angeschlossenen Clients pro Funkmodul zeitabhän- gig an. Digitalisierungsbox Premium...

  • Seite 94: Aktive Clients

    Access Points. Sie sehen u. a. die Anzahl der verbundenen Clients, die Anzahl der Clients, die vom 2,4/5-GHz-Übergang betroffen sind, sowie die Anzahl der abgewiesenen Clients. Mithilfe des -Symbols können Sie die Werte für den gewünschten Eintrag löschen. Digitalisierungsbox Premium...

  • Seite 95: Umgebungs-Monitoring

    Sie erhalten eine Warnung, dass dazu die Funkmodule der Access Points für eine bestimmte Zeitspan- ne deaktiviert werden müssen. Wenn Sie den Vorgang mit OK starten, wird ein Fortschrittsbalken ange- zeigt. Die Anzeige der gefundenen APs wird alle zehn Sekunden aktualisiert. 9.5.3 Rogue Clients Digitalisierungsbox Premium...

  • Seite 96: Wartung

    Klicken Sie auf die Schaltfläche Alle auswählen, um alle Einträge für eine Aktualisierung der Firmware auswählen. Klicken Sie auf die Schaltfläche Alle deaktivieren, um alle Einträge zu deaktivieren und da- nach bei Bedarf einzelne Einträge auszuwählen (z. B. wenn bei vielen Einträgen nur die Software ein- zelner APs aktualisiert werden soll). Digitalisierungsbox Premium...
  • Seite 97 : Die Datei ist bzw. wird auf dem TFTP-Server gespei- chert, der in der URL angegeben wird. Nur für Quelle = oder Geben Sie die URL des Servers ein, von dem die Systemsoftware-Datei geladen werden soll bzw. auf dem die Konfigurationsdatei gespeichert werden soll. Digitalisierungsbox Premium...

  • Seite 98: Kapitel 10 Netzwerk

    : Route zu einem einzelnen Host über eine spezifische Schnittstelle. • : Route zu einem einzelnen Host über ein spezifisches Gateway. • (Standardwert): Route zu ei- nem Netzwerk über eine spezifische Schnittstelle. • : Route zu einem Netzwerk über ein Digitalisierungsbox Premium...
  • Seite 99 IP-Adresse sowie Protokoll, Quell- und Ziel-Port, Art des Dienstes (Type of Service, TOS) und der Status der Geräte-Schnittstelle ange- legt. Felder im Menü Routenparameter Feld Beschreibung Lokale IP-Adresse Nur für Routentyp = oder Geben Sie die eigene IP-Adresse des Routers auf der ausgewählten Schnittstelle ein. Digitalisierungsbox Premium...
  • Seite 100 : Eingabe von privilegierten Port-Nummern: 0 ... 1023. • : Eingabe von Server Port-Nummern: 5000 ... 32767. • : Eingabe von Client Port-Nummern: 1024 ... 4999. • : Eingabe von Client Port-Nummern: 32768 ... 65535. • : Eingabe von unprivilegierten Port-Nummern: Digitalisierungsbox Premium...
  • Seite 101 B. 63. • : Der TOS-Wert wird im hexadezimalen For- mat angegeben, z. B. 3F. Geben Sie für den entsprechenden Wert ein. Modus Wählen Sie aus, wann die in Routenparameter->Schnittstelle definierte Schnittstelle benutzt werden soll. Mögliche Werte: Digitalisierungsbox Premium...

  • Seite 102: Konfiguration Von Ipv6-Routen

    Route verfüg- bar ist. • : Route zu einem einzelnen Host über eine spezifische Schnittstelle. • : Route zu einem einzelnen Host über ein spezifisches Gateway. • : Route zu einem Netzwerk über eine spezifische Schnittstelle. Digitalisierungsbox Premium...
  • Seite 103 Zeigt die Schnittstelle an, welche für diese Route verwendet wird. Metrik Zeigt die Priorität der Route an. Je niedriger der Wert, desto höhere Priorität besitzt die Route. Routentyp Zeigt den Routentyp an. Erweiterte Route Zeigt an, ob eine Route mit erweiterten Parametern konfiguriert worden ist. Digitalisierungsbox Premium...

  • Seite 104: Überprüfung Der Rückroute

    Schnittstellen aktiviert. • (Standardwert): Eine Liste aller Schnittstellen wird angezeigt, in der Überprüfung der Rückroute nur für spezifische Schnittstellen aktiviert wird. • : Überprüfung der Rückroute wird für alle Schnittstellen deaktiviert. Nur für Modus = Digitalisierungsbox Premium...

  • Seite 105: Allgemeine Ipv6-Präfixe

    Präfix auf den Status aktiv gesetzt. Standardmäßig ist das Präfix aktiv. Name Geben Sie einen Namen für das Allgemeine Präfix ein. Ein sprechender Name dient dazu, das Allgemeine Präfix aus einer Prä- fixliste leichter auswählen zu können. Digitalisierungsbox Premium...

  • Seite 106: Nat

    Mithilfe der NAT-Loopback-Funktion ist Network Address Translation auch bei Anschlüssen möglich, auf denen NAT nicht aktiv ist. Dies wird verwendet, um Anfragen aus dem LAN so zu interpretieren, als ob sie aus dem WAN kämen. Sie können damit Server Services testen. Digitalisierungsbox Premium...
  • Seite 107 Wählen Sie, für welche Art von Datenverkehr NAT konfiguriert werden soll. Mögliche Werte: • (Standardwert): Der Datenverkehr, der von außen kommt. • : Der Datenverkehr, der nach außen geht. • : Der Datenverkehr, der von NAT ausgenom- men ist. NAT-Methode Nur für Art des Datenverkehrs = Digitalisierungsbox Premium...
  • Seite 108 : Alle Datenpakete, die mit den nachfolgend zu konfigurierenden Parametern (Protokoll, Quell-IP-Adresse/Netzmaske, Ziel-IP-Adresse/Netzmaske, usw.) nicht übereinstimmen, werden von NAT ausgenommen. Protokoll Nur für bestimmte Dienste. Nicht für Art des Datenverkehrs = NAT-Methode = oder . In diesem Fall wird UDP automatich festgelegt. Digitalisierungsbox Premium...
  • Seite 109 Datenpakete ein. Original Ziel-Port/Bereich Nur für Art des Datenverkehrs = , Dienst = und Protokoll = Geben Sie den Ziel-Port bzw. den Ziel-Port-Bereich der ursprünglichen Datenpakete ein. Die Standardeinstellung bedeutet, dass der Port nicht näher spezifiziert ist. Digitalisierungsbox Premium...
  • Seite 110 , Dienst = und Protokoll = Belassen Sie den Ziel-Port oder geben Sie denjenigen Ziel-Port ein, auf den der ursprüngliche Ziel-Port umgesetzt werden soll. Mit Auswahl von belassen Sie den ursprünglichen Ziel-Port. Wenn Sie deaktivieren, erscheint ein Eingabefeld und Sie Digitalisierungsbox Premium...

  • Seite 111: Nat - Konfigurationsbeispiel

    • Die Konfiguration erfordert einen funktionsfähigen Internetzugang, hier als Beispiel Company Connect mit acht IP-Adressen. • Die Ethernet-Schnittstelle ETH Ihres Geräts ist an den Zugangsrouter zum Internet (IP-Adresse ) angeschlossen. • Die IP-Adressen sind auf der Ethernet-Schnittstelle ETH eingetragen. Beispielszenario Digitalisierungsbox Premium...

  • Seite 112: Konfigurationsschritte Im Überblick

    Netzwerk -> NAT -> NAT-Konfiguration - IP-Adresse/Netzmaske > Neu Neuer Ziel-Port Netzwerk -> NAT -> NAT-Konfiguration - deaktiviert, > Neu Webserver Feld Menü Wert Beschreibung Netzwerk -> NAT -> NAT-Konfiguration - z. B. > Neu Schnittstelle Netzwerk -> NAT -> NAT-Konfiguration - Digitalisierungsbox Premium...

  • Seite 113: Lastverteilung

    • Im Unterschied zu Multilink-PPP-basierten Lösungen funktioniert die Lastverteilung auch mit Accounts zu unterschiedlichen Providern. • Session-based Load Balancing wird realisiert. • Zusammenhängende (abhängige) Sessions werden immer über dieselbe Schnittstelle geroutet. • Eine Distributionsentscheidung fällt nur bei ausgehenden Sessions. Digitalisierungsbox Premium...
  • Seite 114 (Standardwert): Auch Schnittstellen im Zustand ruhend werden einbezogen. • : Es werden nur Schnittstellen im Zustand aktiv berücksichtigt. Im Bereich Schnittstelle fügen Sie Schnittstellen hinzu, die dem aktuellen Gruppenkontext entsprechen und konfigurieren diese. Sie können auch Schnittstellen löschen. Digitalisierungsbox Premium...
  • Seite 115 Status der Schnittstelle aktiviert bzw. deaktiviert werden können. Die Überwachung der Verbindung erfolgt hierbei über die Host- Überwachungsfunktion des Gateways. Zur Verwendung dieser Funktion ist somit die Konfiguration von Host-Überwachungseinträgen zwingend erforderlich. Konfiguriert werden kann dies im Menü Lokale Dienste->Überwachung->Hosts. Hierbei ist wichtig, dass im Lastvertei- Digitalisierungsbox Premium...

  • Seite 116: Special Session Handling

    Einträge anzulegen. Das Menü Netzwerk->Lastverteilung->Special Session Handling->Neu besteht aus folgenden Fel- dern: Felder im Menü Basisparameter Feld Beschreibung Admin-Status Wählen Sie aus, ob Special Session Handling aktiv sein soll. Mit Auswahl von wird die Funktion aktiv. Digitalisierungsbox Premium...
  • Seite 117 • (Standardwert) • : Geben Sie die IP-Adresse des Hosts ein. • : Geben Sie die Netzwerk-Adresse und die zugehörige Netz- maske ein. Quell-Port/Bereich Geben Sie, falls gewünscht, eine Quell-Port-Nummer bzw. einen Bereich von Quell-Port-Nummern ein. Mögliche Werte: Digitalisierungsbox Premium...

  • Seite 118: Lastverteilung - Konfigurationsbeispiel

    10.4.3 Lastverteilung - Konfigurationsbeispiel Voraussetzungen • Gateway mit integriertem DSL-Modem • Externes DSL-Modem • Zwei unabhängige DSL-Internetverbindungen Beispielszenario Konfigurationsziel • Der Datenverkehr wird auf Basis von IP-Sitzungen jeweils zur Hälfte auf die beiden DSL-Leitungen verteilt. Digitalisierungsbox Premium...
  • Seite 119 -> Neu -> Weiter Passwort Assistenten -> Internet -> Internetverbindun- z. B. gen -> Neu -> Weiter Lastverteilungsgruppe anlegen Feld Menü Wert Gruppenbeschreibung Netzwerk -> Lastverteilung -> Lastvertei- z. B. lungsgruppen -> Neu Verteilungsrichtlinie Netzwerk -> Lastverteilung -> Lastvertei- Digitalisierungsbox Premium...

  • Seite 120: Qos

    Das Menü Netzwerk->QoS->IPv4/IPv6-Filter->Neu besteht aus folgenden Feldern: Felder im Menü Basisparameter Feld Beschreibung Beschreibung Geben Sie die Bezeichnung des Filters an. Dienst Wählen Sie einen der vorkonfigurierten Dienste aus. Werkseitig ist eine umfangreiche Reihe von Diensten vorkonfiguriert, unter anderem: • • • Digitalisierungsbox Premium...
  • Seite 121 : Geben Sie die Ziel-IP-Adresse des Hosts ein. • : Geben Sie die Ziel-Netzwerk-Adresse und die Präfixlänge ein. Ziel-Port/Bereich Nur für Protokoll = oder Geben Sie eine Zielport-Nummer bzw. einen Bereich von Zielport- Nummern ein. Mögliche Werte: • (Standardwert): Der Zielport ist nicht näher spezifiziert. Digitalisierungsbox Premium...
  • Seite 122 : Der TOS-Wert wird im dezimalen Format angege- ben, z. B. 63. • : Der TOS-Wert wird im hexadezimalen For- mat angegeben, z. B. 3F. COS-Filter (802.1p/Layer Tragen Sie die Serviceklasse der IP-Pakete ein (Class of Service, CoS). Digitalisierungsbox Premium...

  • Seite 123: Qos-Klassifizierung

    : Eingehende und ausgehende Datenpakete werden der im Fol- genden zu definierenden Klasse (Klassen-ID) zugeordnet. High-Priority-Klasse Aktivieren oder deaktivieren Sie die High-Priority-Klasse. Wenn die High- Priority-Klasse aktiv ist, werden die Datenpakete der Klasse mit der höchsten Priorität zugeordnet, die Priorität 0 wird automatisch gesetzt. Digitalisierungsbox Premium...
  • Seite 124 Nur für Klassenplan = Wählen Sie beim Anlegen eines neuen Klassenplans diejenigen Schnitt- stellen, an die Sie den Klassenplan binden wollen. Ein Klassenplan kann mehreren Schnittstellen zugeordnet werden. 10.5.3 QoS-Schnittstellen/Richtlinien Im Menü Netzwerk->QoS->QoS-Schnittstellen/Richtlinien legen Sie die Priorisierung der Daten fest. Digitalisierungsbox Premium...
  • Seite 125 Aktivieren oder deaktivieren Sie eine Begrenzung der Datenrate in Sen- derichtung. wird die Funktion aktiv. Standardmäßig ist die Funktion nicht aktiv. Maximale Upload- Nur für Traffic Shaping = aktiviert. Geschwindigkeit Geben Sie für die ausgewählte Schnittstelle eine maximale Datenrate in kBit pro Sekunde in Senderichtung ein. Digitalisierungsbox Premium...
  • Seite 126 Fragmentierung großer Datenpakete in Abhängigkeit von der verfügbaren Upload-Bandbreite. Real Time Jitter Control ist nützlich bei geringen Upload-Bandbreiten (< 800 kBit/s). Aktivieren oder deaktivieren Sie Real Time Jitter Control. wird die Funktion aktiv. Standardmäßig ist die Funktion nicht aktiv. Digitalisierungsbox Premium...
  • Seite 127 Klasse keine Queue angelegt worden ist. Klassen-ID Nur für Priorisierungsqueue = Wählen Sie die QoS-Paketklasse, für die diese Queue gelten soll. Dazu muss vorher im Menü Netzwerk->QoS->QoS-Klassifizierung min- destens eine Klassen-ID vergeben worden sein. Priorität Nur für Priorisierungsqueue = Digitalisierungsbox Premium...
  • Seite 128 Bandbreite auf der Schnittstelle vorhanden ist. Bei deaktiviertem Überbuchen zugelassen kann die Queue niemals Bandbreite über die eingestellte Bandbreitenbegrenzung hinaus belegen. wird die Funktion aktiv. Standardmäßig ist die Funktion nicht aktiv. Burst-Größe Nur für Traffic Shaping = aktiviert. Digitalisierungsbox Premium...

  • Seite 129: Zugriffsregeln

    Netzwerken zu erlauben oder zu sperren. So können Sie verhindern, dass über das Gateway un- zulässige Verbindungen aufgebaut werden. Access-Listen definieren die Art des IP-Traffics, den das Gateway annehmen oder ablehnen soll. Die Zugangsentscheidung basiert auf Informationen, die in den Digitalisierungsbox Premium...

  • Seite 130: Zugriffsfilter

    10.6.1 Zugriffsfilter In diesem Menü werden die Access-Filter konfiguriert. Jedes Filter beschreibt einen bestimmten Teil des IP-Traffic und definiert z. B. die IP-Adressen, das Protokoll, den Quell- oder Ziel-Port. Im Menü Netzwerk->Zugriffsregeln->Zugriffsfilter wird eine Liste aller Access Filter angezeigt. Digitalisierungsbox Premium...

  • Seite 131: Bearbeiten Oder Neu

    Sie können ein Filter definieren, das den Status von TCP-Verbindung be- rücksichtigt. Mögliche Werte: • (Standardwert): Das Filter passt auf alle TCP-Pakete. • : Das Filter passt auf diejenigen TCP-Pakete, die beim Routing über das Gateway keine neue TCP-Verbindung öffnen würden. Digitalisierungsbox Premium...
  • Seite 132 : Geben Sie die Quell-IP-Adresse des Hosts ein. • : Geben Sie die Quell-Netzwerk-Adresse und die Präfixlänge ein. Quell-Port/Bereich Nur bei Protokoll = Geben Sie die Quell-Port-Nummer bzw. den Bereich von Quell- Port-Nummern ein. Mögliche Werte: • (Standardwert): Das Filter gilt für alle Port-Nummern Digitalisierungsbox Premium...
  • Seite 133 Wählen Sie aus, ob Sie eine neue Regelkette anlegen oder eine beste- hende bearbeiten wollen. Mögliche Werte: • (Standardwert): Mit dieser Einstellung legen Sie eine neue Regel- kette an. • : Wählen Sie eine bereits angelegte Regel- kette aus und fügen ihr somit eine weitere Regel hinzu. Digitalisierungsbox Premium...

  • Seite 134: Schnittstellenzuweisung

    Legen Sie fest, ob beim Abweisen eines IP-Paketes der Absender infor- dung miert werden soll. • (Standardwert) : Der Absender wird nicht informiert. • : Der Absender erhält eine ICMP-Nachricht. Berichtsmethode Legen Sie fest, ob bei Abweisung eines IP-Paketes eine Syslog-Meldung Digitalisierungsbox Premium...
  • Seite 135 Mögliche Werte: • : Keine Syslog-Meldung. • (Standardwert): Eine Syslog-Meldung mit Angabe von Protokoll- nummer, Quell-IPAdresse und Quell-Port-Nummer wird generiert. • : Eine Syslog-Meldung mit dem Inhalt der ersten 64 Bytes des ab- gewiesenen Pakets wird generiert. Digitalisierungsbox Premium...

  • Seite 136: Adressbereich Für Multicast

    Klasse-D-Adressraums verwendet. Eine IP-Adresse dieser Klasse repräsentiert eine Gruppe. Ein Sen- der (z. B. Internetradio) sendet an diese Gruppe. Die Adressen (IP) der verschiedenen Sender innerhalb einer Gruppe werden als Quell(-Adressen) bezeichnet. Es können somit mehrere Sender (mit unter- Digitalisierungsbox Premium...

  • Seite 137: Allgemein

    Netzwerk existieren, so wird der Router mit der niedrigeren IP-Adresse der sogenannte Querier. Hierbei unterscheidet man das General Query (versendet an 224.0.0.1), die Group-Specific Query (versendet an jeweilige Gruppenadresse) und die Group-and-Source-Specific Query (versendet an jeweilige Grup- penadresse). Reports werden ausschließlich von Hosts versendet, um Queries zu beantworten. Digitalisierungsbox Premium...
  • Seite 138 Der Standardwert ist Maximale Anzahl der Limitieren Sie die Anzahl der Reports/Queries pro Sekunde für die ge- IGMP-Statusmeldungen wählte Schnittstelle. Modus Wählen Sie aus, ob die hier definierte Schnittstelle nur im Host-Modus oder auch im Routing Modus arbeitet. Mögliche Werte: Digitalisierungsbox Premium...
  • Seite 139 (Standardwert): Multicast wird für Hosts automatisch eingeschal- tet, wenn diese Anwendungen öffnen, die Multicast verwenden. • : Multicast ist immer aktiv. • : Multicast ist immer inaktiv. Modus Nur für IGMP-Status = oder Wählen Sie den Multicast-Modus aus. Digitalisierungsbox Premium...

  • Seite 140: Weiterleiten

    Nur für Alle Multicast-Gruppen = nicht aktiv pen-Adresse Geben Sie hier die Adresse der Multicast-Gruppe ein, die Sie von einer definierten Quellschnittstelle an eine definierte Zielschnittstelle weiter- leiten möchten. Quellschnittstelle Wählen Sie die Schnittstelle Ihres Geräts aus, an dem die gewünschte Multicast-Gruppe eingeht. Digitalisierungsbox Premium...
  • Seite 141 11 Multicast bintec elmeg GmbH Feld Beschreibung Zielschnittstelle Wählen Sie die Schnittstelle Ihres Geräts aus, zu der die gewünschte Multicast-Gruppe weitergeleitet werden soll. Digitalisierungsbox Premium...

  • Seite 142: Kapitel 12 Wan

    Sie unter Netzwerk->Routen. NAT aktivieren Mit Network Address Translation (NAT) verbergen Sie Ihr gesamtes Netzwerk nach außen hinter nur ei- ner IP-Adresse. Für die Verbindung zum Internet Service Provider (ISP) sollten Sie dies auf jeden Fall tun. Digitalisierungsbox Premium...

  • Seite 143: Timeout Bei Inaktivität Festlegen

    Falls auf der Gegenstelle Geräte anderer Fabrikate verwendet werden, stellen Sie sicher, dass diese dy- namische Kanalbündelung für Bandbreitenerhöhung bzw. als Backup unterstützen. Statisch Bei statischer Kanalbündelung legen Sie im Voraus fest, wie viele B-Kanäle Ihr Gerät für Verbindungen nutzen soll, unabhängig von der übertragenen Datenrate. Digitalisierungsbox Premium...
  • Seite 144 ADSL-Zugang im Menü ATM eine Schnittstelle angelegt sein muss, für einen VDSL-Zugang ist dies nicht notwendig. PPPoE-Schnittstelle für Nur für PPPoE-Modus= Mehrfachlink Wählen Sie alle Schnittstellen aus, die Sie für Ihre Internetverbindung nutzen wollen. Klicken Sie die Hinzufügen-Schaltfläche, um weitere Ein- Digitalisierungsbox Premium...
  • Seite 145 Mögliche Werte: • (Standardwert): Ihr Gerät erhält dynamisch ei- ne IP-Adresse. • : Sie geben eine statische IP-Adresse ein. Standardroute Wählen Sie aus, ob die Route zu diesem Verbindungspartner als Stan- Digitalisierungsbox Premium...
  • Seite 146 Wir empfehlen Ihnen, diese Einstellung zu verwenden, wenn Sie IPv6 in Ihrem LAN verwenden wollen. Ausnahmen für die gewählte Einstellung können Sie im Menü Firewall auf Seite 189 konfigurieren. IPv6-Modus Nur für IPv6 = Die gewählte PPPoE-Schnittstelle wird im Host-Modus betrieben. Digitalisierungsbox Premium...
  • Seite 147 : Einige Provider verwenden keine Authentifizierung. Wählen Sie in dem Fall diese Option. DNS-Aushandlung Wählen Sie aus, ob Ihr Gerät IP-Adressen für Primärer DNS-Server und Sekundärer DNS-Server vom Verbindungspartner erhält oder diese zum Verbindungspartner schickt. wird die Funktion aktiv. Standardmäßig ist die Funktion aktiv. Digitalisierungsbox Premium...
  • Seite 148 Wählen Sie die IP-Schnittstelle aus, über die Pakete zur PPTP-Ge- net-Schnittstelle genstelle transportiert werden. Bei Verwendung eines externen DSL-Modems, wählen Sie hier den Ethernet-Port aus, an dem das Modem angeschlossen ist. Bei Verwendung des internen DSL-Modems, wählen Sie hier die in Phy- sikalische Schnittstellen->ATM->Profile->Neu für diese Verbindung Digitalisierungsbox Premium...
  • Seite 149 Standardroute Wählen Sie aus, ob die Route zu diesem Verbindungspartner als Stan- dard-Route festgelegt werden soll. wird die Funktion aktiv. Standardmäßig ist die Funktion aktiv. NAT-Eintrag erstellen Wählen Sie aus, ob Network Address Translation (NAT) aktiviert werden soll. Digitalisierungsbox Premium...
  • Seite 150 : Nur MS-CHAP Version 2 ausführen. • : Einige Provider verwenden keine Authentifizierung. Wählen Sie in dem Fall diese Option. DNS-Aushandlung Wählen Sie aus, ob Ihr Gerät IP-Adressen für Primärer DNS-Server und Sekundärer DNS-Server vom Verbindungspartner erhält oder diese zum Digitalisierungsbox Premium...
  • Seite 151 Das Menü WAN->Internet + Einwählen->PPPoA->Neu besteht aus folgenden Feldern: Felder im Menü Basisparameter Feld Beschreibung Beschreibung Geben Sie einen beliebigen Namen ein, um den Verbindungspartner ein- deutig zu benennen. In diesem Feld darf das erste Zeichen keine Zahl Digitalisierungsbox Premium...
  • Seite 152 Wählen Sie aus, ob Ihr Gerät eine statische IP-Adresse hat oder diese dynamisch erhält. Mögliche Werte: • (Standardwert): Ihr Gerät erhält dynamisch ei- ne IP-Adresse. • : Sie geben eine statische IP-Adresse ein. Standardroute Wählen Sie aus, ob die Route zu diesem Verbindungspartner als Stan- dard-Route festgelegt werden soll. Digitalisierungsbox Premium...
  • Seite 153 Wir empfehlen Ihnen, diese Einstellung zu verwenden, wenn Sie IPv6 in Ihrem LAN verwenden wollen. Ausnahmen für die gewählte Einstellung können Sie im Menü Firewall auf Seite 189 konfigurieren. IPv6-Modus Nur für IPv6 = Das gewählte ATM-Profil wird im Host-Modus betrieben. Digitalisierungsbox Premium...
  • Seite 154 : Einige Provider verwenden keine Authentifizierung. Wählen Sie in dem Fall diese Option. DNS-Aushandlung Wählen Sie aus, ob Ihr Gerät IP-Adressen für Primärer DNS-Server und Sekundärer DNS-Server vom Verbindungspartner erhält oder diese zum Verbindungspartner schickt. wird die Funktion aktiv. Standardmäßig ist die Funktion aktiv. Digitalisierungsbox Premium...
  • Seite 155 : Für ISDN-Datenverbindungen mit 64 kbit/s • : Für ISDN-Datenverbindungen mit 56 kbit/s Benutzername Geben Sie die Kennung Ihres Geräts (lokaler PPP-Benutzername) ein. Entfernter Benutzer (nur Geben Sie die Kennung der Gegenstelle (entfernter PPP-Benutzername) Einwahl) ein. Passwort Geben Sie das Passwort ein. Digitalisierungsbox Premium...
  • Seite 156 Quelladresse Ihres Geräts verwendet werden soll. Routeneinträge Nur bei IP-Adressmodus = Definieren Sie weitere Routing-Einträge für diesen Verbindungspartner. • : IP-Adresse des Ziel-Hosts oder - Netzwerkes. • : Netzmaske zu Entfernte IP-Adresse. Wenn kein Eintrag erfolgt, benutzt Ihr Gerät eine Standardnetzmaske. Digitalisierungsbox Premium...
  • Seite 157 : Einige Provider verwenden keine Authentifizierung. Wählen Sie in dem Fall diese Option. Verschlüsselung Nur für Authentifizierung = Wählen Sie ggf. die Art der Verschlüsselung, die für den Datenverkehr mit dem Verbindungspartner angewendet werden soll. Dies ist nur mög- Digitalisierungsbox Premium...
  • Seite 158 Wählen Sie aus, ob Kanalbündelung bzw. welche Art von Kanalbünde- lung für ISDN-Verbindungen mit dem Verbindungspartner genutzt wer- den soll. Ihr Gerät unterstützt dynamische und statische Kanalbündelung für Wähl- verbindungen. Bei Aufbau einer Verbindung wird zunächst nur ein B- Digitalisierungsbox Premium...
  • Seite 159 : OSPF ist für diese Schnittstelle aktiv, d. h. über diese Schnitt- stelle werden Routen propagiert und/oder OSPF-Protokoll-Pakete ge- sendet. • : OSPF ist für diese Schnittstelle deaktiviert. Proxy-ARP-Modus Wählen Sie aus, ob und wie ARP-Requests aus dem eigenen LAN stell- Digitalisierungsbox Premium...

  • Seite 160: Bearbeiten Oder Neu

    Geben Sie die erste (erstes Feld) und die letzte (zweites Feld) IP- Adresse des IP-Adress-Pools ein. DNS-Server Primär: Geben Sie die IP-Adresse des DNS-Servers ein, der von Clients, die eine Adresse aus diesem Pool beziehen, bevorzugt verwendet wer- den soll. Sekundär: Geben Sie die IP-Adresse eines alternativen DNS-Servers ein. Digitalisierungsbox Premium...

  • Seite 161: Atm

    Provider zusammen. Standardmäßig ist ein ATM-Profil mit der Beschreibung vorkonfiguriert, dessen Werte (VPI 1 und VCI 32) z. B. für eine ATM-Verbindung der Telekom geeignet sind. Hinweis Die ATM-Enkapsulierungen sind in den RFCs 1483 und 2684 beschrieben. Sie finden die RFCs auf den entsprechenden Seiten der IETF (www.ietf.org/rfc.html...
  • Seite 162 Wählen Sie die zu verwendende Enkapsulierung aus. Verwenden Sie die Vorgaben Ihres Providers. Mögliche Werte (nach RFC 2684): • (Standardwert für Ethernet über ATM): Wird nur für Typ = angezeigt. Bridged Ethernet mit LLC/SNAP-Enkapsulierung ohne Frame Check Sequence (Prüfsummen). • : Wird nur für Typ = Digitalisierungsbox Premium...
  • Seite 163 Geben Sie die MAC-Adresse der routerinternen Schnittstelle der ATM- Verbindung ein, z. B. Sollte Ihnen Ihr Provider eine MAC-Adresse für DHCP zugewiesen ha- ben, so tragen Sie diese hier ein. Sie haben auch die Möglichkeit, die Option Voreingestellte verwenden Digitalisierungsbox Premium...
  • Seite 164 Die Konfiguration von ATM QoS erfordert umfangreiches Wissen über die ATM- Technologie und die Funktionsweise der Digitalisierungsbox. Eine Fehlkonfiguration kann zu erheblichen Störungen im Betrieb führen. Sichern Sie ggf. die ursprüngliche Konfi- guration z. B. auf Ihrem PC. Digitalisierungsbox Premium...
  • Seite 165 Mögliche Werte: Der Standardwert ist . Sustained Cell Rate (SCR) Nur für ATM-Dienstkategorie = oder Geben Sie einen Wert für die mindestens zur Verfügung stehende, ga- rantierte Datenrate in Bits pro Sekunde ein. Mögliche Werte: Der Standardwert ist . Digitalisierungsbox Premium...

  • Seite 166: Oam-Regelung

    : (Virtual Channel Level) Die OAM-Einstellungen werden auf den vir- tuellen Kanal angewendet (Standardwert). • : (Virtual Path Level) Die OAM-Einstellungen werden auf den virtuel- len Pfad angewendet. Virtual Channel Connecti- Nur für OAM-Fluss-Level = on (VCC) Wählen Sie die zu überwachende bereits konfigurierte ATM-Verbindung Digitalisierungsbox Premium...
  • Seite 167 Ausstehende Segment- Nur wenn Loopback-Segment aktiviert ist. Anforderungen Geben Sie ein, wie viele direkt aufeinanderfolgende Loopback-Zellen ausbleiben dürfen, bevor die Verbindung als unterbrochen ("inaktiv") an- gesehen wird. Mögliche Werte sind Der Standardwert ist . Felder im Menü CC-Aktivierung Digitalisierungsbox Premium...
  • Seite 168 : Die Funktion ist nicht aktiv. Wählen Sie weiterhin aus, ob die Testzellen des OAM CC gesendet bzw. empfangen werden sollen. Zur Verfügung stehen: • (Standardwert): CC-Daten werden sowohl empfangen als auch generiert. • : CC-Daten werden empfangen. • : CC-Daten werden generiert. Digitalisierungsbox Premium...

  • Seite 169: Real Time Jitter Control

    : Die Optimierung für die Übertragung der Sprachdaten wird nicht durchgeführt. • : Die Optimierung für die Übertragung der Sprachdaten wird im- mer durchgeführt. Maximale Upload- Geben Sie die maximal zur Verfügung stehende Bandbreite in Upload- Geschwindigkeit Richtung in kbit/s für die gewählte Schnittstelle ein. Digitalisierungsbox Premium...

  • Seite 170: Kapitel 13 Vpn

    Passt ein IP-Paket nicht zum definierten Zusätzlicher Filter des IPv4-Datenverkehrs , so wird es ver- worfen. Erfüllt ein IP-Paket die Anforderungen in einem Zusätzlicher Filter des IPv4-Datenverkehrs , so startet die IPSec-Phase-2-Aushandlung und der Datenverkehr wird über den Tunnel übertragen. Digitalisierungsbox Premium...

  • Seite 171: Peer Überwachung

    Wählen Sie die IP-Version aus. Sie können wählen, ob IPv4 oder IPv6 bevorzugt verwendet werden soll oder ob nur eine der beiden IP- Versionen erlaubt sein soll. Hinweis Diese Auswahl ist nur relevant, wenn ein Host-Name als Peer-Adresse eingegeben wird. Mögliche Werte: Digitalisierungsbox Premium...
  • Seite 172 Der Preshared Key ist das gemeinsame Passwort. • : Phase-1-Schlüsselberechnungen werden unter Nut- zung des RSA-Algorithmus authentifiziert. Lokaler ID-Typ Nur für IKE (Internet Key Exchange) = Wählen Sie den Typ der lokalen ID aus. Mögliche ID-Typen: • • • • • : Beliebige Zeichenkette Digitalisierungsbox Premium...
  • Seite 173 Wählen Sie diese Option, wenn Ihr Gateway als IPSec-Client vom Server eine IP-Adresse erhalten soll. • : Wählen Sie diese Option, wenn Ihr Gateway als Server sich verbindenden Clients eine IP- Adresse vergeben soll. Diese wird aus dem gewählten IP- Digitalisierungsbox Premium...
  • Seite 174 Definieren Sie Routing-Einträge für diesen Verbindungspartner. • : IP-Adresse des Ziel-Hosts oder -LANs. • : Netzmaske zu • : Je niedriger der Wert, desto höhere Priorität besitzt die Route (Wertebereich ). der Standardwert ist . Felder im Menü Zusätzlicher Filter des IPv4-Datenverkehrs Digitalisierungsbox Premium...
  • Seite 175 Sie können z. B. die Quell-IP-Adresse oder den Quell-Port angeben. Ist ein Zusätzli- cher Filter des IPv4-Datenverkehrs konfiguriert, so wird er zur Aushandlung der IPSec-Phase-2-SAs herangezogen, die Route bestimmt nur noch, welcher Datenverkehr geroutet werden soll. Digitalisierungsbox Premium...
  • Seite 176 (= -1) bedeutet, dass der Port nicht näher spezifiziert ist. Das Menü Erweiterte Einstellungen besteht aus folgenden Feldern: Felder im Menü Erweiterte IPSec-Optionen Feld Beschreibung Phase-1-Profile Wählen Sie ein Profil für die Phase 1 aus. Neben den benutzerdefinierten Profilen stehen vordefinierte Profile zur Verfügung. Mögliche Werte: Digitalisierungsbox Premium...
  • Seite 177 Peers inaktiv. Startmodus Wählen Sie aus, wie der Peer in den aktiven Zustand versetzt werden soll. Mögliche Werte: • (Standardwert): Der Peer wird durch einen Trig- ger in den aktiven Zustand versetzt. • : Der Peer ist immer aktiv. Digitalisierungsbox Premium...
  • Seite 178 B. den aktuellen Windows-7- oder Windows-8-Client oder die neuste Ver- sion des bintec elmeg IPSec Clients. IPv4 Proxy ARP Wählen Sie aus, ob Ihr Gerät ARP-Requests aus dem eigenen LAN stell- vertretend für den spezifischen Verbindungspartner beantworten soll. Digitalisierungsbox Premium...
  • Seite 179 Übermittlung der IP-Adresse über ISDN Mittels der Übertragung der IP-Adresse eines Geräts über ISDN (im D-Kanal und/oder im B-Kanal) eröff- nen sich neue Möglichkeiten zur Konfiguration von IPSec-VPNs. Einschränkungen, die bei der IPSec- Konfiguration mit dynamischen IP-Adressen auftreten, können so umgangen werden. Digitalisierungsbox Premium...
  • Seite 180 (6) Peer A ist nun in der Lage, das von Peer B zurückgesendete Token mit den Einträgen in der MIB zu vergleichen und so den Peer zu identifizieren, auch ohne dessen IP-Adresse zu kennen. Da Peer A und Peer B sich wechselseitig identifizieren können, können auch unter Verwendung von Preshared Keys Aushandlungen im ID-Protect-Modus durchgeführt werden. Digitalisierungsbox Premium...
  • Seite 181 Adresse an den Peer zu übertragen. Mögliche Werte: • : Ihr Gerät be- stimmt automatisch den günstigsten Modus. Dabei werden zunächst al- le D-Kanal-Modi versucht, bevor der B-Kanal verwendet wird. (Die Ver- wendung des B-Kanals verursacht Kosten.) • : Ihr Gerät bestimmt Digitalisierungsbox Premium...
  • Seite 182 Feld. Mindestens ein Proposal muss vorhanden sein. Daher kann die erste Zeile der Tabelle nicht deaktiviert werden. Verschlüsselungsalgorithmen (Verschlüsselung): • (Standardwert): 3DES ist eine Erweiterung des DES Algorithmus mit einer effektiven Schlüssellänge von 112 Bit, was als sicher einge- Digitalisierungsbox Premium...
  • Seite 183 Weiterentwicklungen ändern. DH-Gruppe Nur für Phase-1-Parameter (IKE) Die Diffie-Hellmann-Gruppe definiert den Parametersatz, der für die Schlüsselberechnung während der Phase 1 zugrunde gelegt wird. "MODP", wie es von Digitalisierungsbox unterstützt wird, steht für "mo- dular exponentiation". Mögliche Werte: Digitalisierungsbox Premium...
  • Seite 184 Zertifikat zwingend erforderlich ist. Modus Nur für Phase-1-Parameter (IKE) Wählen Sie den Phase-1-Modus aus. Mögliche Werte: • (Standardwert): Der Aggressive Modus ist erforderlich, falls einer der Peers keine statische IP-Adresse hat und Preshared Digitalisierungsbox Premium...
  • Seite 185 Hierbei stehen zwei Mechanismen zur Verfügung: Heartbeats und Dead Peer Detection. Das Menü Erweiterte Einstellungen besteht aus folgenden Feldern: Felder im Menü Erweiterte Einstellungen Feld Beschreibung Erreichbarkeitsprüfung Nur für Phase-1-Parameter (IKE) Wählen Sie die Methode aus, mit der die Funktionalität der IPSec- Digitalisierungsbox Premium...
  • Seite 186 Aufbau eines IPSec-Tunnels von einem Host innerhalb eines LANs und hinter einem NAT-Gerät zu einem anderen Host bzw. Gerät. NAT-T er- möglicht derartige Tunnel ohne Konflikte mit NAT-Geräten, aktiviertes NAT wird vom IPSec-Daemon automatisch erkannt und NAT-T wird ver- wendet. Nur für Digitalisierungsbox Premium...
  • Seite 187 Schlüssellänge von 112 Bit, was als sicher eingestuft wird. Es ist der langsamste Algorithmus, der derzeit unter- stützt wird. • : Alle Optionen können verwendet werden. • : Rijndael wurde aufgrund seines schnellen Schlüsselaufbaus, der geringen Speicheranforderungen, der hohen Sicherheit gegen Angrif- Digitalisierungsbox Premium...
  • Seite 188 • : Während der Diffie-Hellman-Schlüsselberechnung wird die modulare Exponentiation mit 768 Bit genutzt, um das Ver- schlüsselungsmaterial zu erzeugen. • (Standardwert): Während der Diffie-Hell- man-Schlüsselberechnung wird die modulare Exponentiation mit 1024 Bit genutzt, um das Verschlüsselungsmaterial zu erzeugen. Digitalisierungsbox Premium...
  • Seite 189 Ausbleiben die SA nach 20 Sekunden als ungültig verworfen werden sollen. Mögliche Werte: • (Standardwert): Automatische Erken- nung, ob die Gegenstelle eine Digitalisierungsbox ist. Wenn ja, wird (bei Gegenstelle mit Digitali- sierungsbox) oder (bei Gegenstelle ohne Digitalisierungs- Digitalisierungsbox Premium...
  • Seite 190 Wählen Sie die Schaltfläche Neu, um weitere Profile einzurichten. Das Menü VPN->IPSec->XAUTH-Profile ->Neu besteht aus folgenden Feldern: Felder im Menü Basisparameter Feld Beschreibung Beschreibung Geben Sie eine Beschreibung für dieses XAuth-Profil ein. Rolle Wählen Sie die Rolle des Gateways bei der XAuth-Authentifizierung aus. Mögliche Werte: Digitalisierungsbox Premium...

  • Seite 191: Bearbeiten Oder Neu

    Wählen Sie die Schaltfläche Neu, um weitere IP-Adresspools einzurichten. Wählen Sie das Symbol um vorhandene Einträge zu bearbeiten. Felder im Menü Basisparameter Feld Beschreibung IP-Poolname Geben Sie eine beliebige Beschreibung ein, um den IP-Pool eindeutig zu benennen. IP-Adressbereich Geben Sie die erste (erstes Feld) und die letzte (zweites Feld) IP- Digitalisierungsbox Premium...
  • Seite 192 Sie diese Werte nur ändern müssen, wenn die Gegenseite ein Fremdprodukt ist oder Ihnen bekannt ist, dass sie besondere Einstellungen benötigt. Dies kann beispielsweise notwendig sein, wenn die entfernte Seite mit älteren IPSec-Im- plementierungen arbeitet. Digitalisierungsbox Premium...
  • Seite 193 Seite empfangen wurden, ignoriert werden sollen. wird die Funktion aktiv. Standardmäßig ist die Funktion nicht aktiv. Zertifikatsanforderungs-Pay- Wählen Sie aus, ob während der IKE (Phase 1) Zertifikatanforderungen loads senden gesendet werden sollen. Digitalisierungsbox Premium...

  • Seite 194: Digitalisierungsbox Secure Client

    Seite zusammen mit den anderen Authentifizierungsdaten ge- sandt. Gilt nur für RSA-Verschlüsselung. Aktivieren Sie diese Funktion , um dieses Verhalten zu unterdrücken. 13.2 Digitalisierungsbox Secure Client Hier können Sie die aktuelle Secure IPSec Client Software herunterladen. Weitere Informationen finden Sie auf auf www.bintec-elmeg.com. Digitalisierungsbox Premium...

  • Seite 195: Kapitel 14 Firewall

    Hier werden Pakete ausschließlich aufgrund der oben aufgeführten Kriterien zugelassen oder abgewie- sen, d. h. der Zustand der Verbindung wird nicht berücksichtigt (außer bei Dienste = Die SIF sondert alle Pakete aus, die nicht explizit oder implizit zugelassen werden. Dabei gibt es sowohl Digitalisierungsbox Premium...

  • Seite 196: Richtlinien

    Sie vor dem Listeneintrag eine weitere Richtlinie einfügen. Es öffnet sich das Konfigurationsmenü zum Erstellen einer neuen Richtlinie. Mit der Schaltfläche können Sie den Listeneintrag verschieben. Es öffnet sich ein Dialog, in dem Sie auswählen können, an welche Position die Richtlinie verschoben werden soll. Digitalisierungsbox Premium...
  • Seite 197 Wählen Sie die Aktion aus, die auf ein gefiltertes Paket angewendet wer- den soll. Möglichen Werte: • (Standardwert): Die Pakete werden entsprechend den Anga- ben weitergeleitet. • : Die Pakete werden abgewiesen. • : Die Pakete werden abgewiesen. Eine Fehlermeldung wird an den Sender des Pakets ausgegeben. Digitalisierungsbox Premium...

  • Seite 198: Ipv6-Filterregeln

    Position die Richtlinie verschoben werden soll. 14.1.2.1 Neu Wählen Sie die Schaltfläche Neu, um weitere Parameter einzurichten. Das Menü Firewall->Richtlinien->IPv6-Filterregeln->Neu besteht aus folgenden Feldern: Felder im Menü Basisparameter Feld Beschreibung Quelle Wählen Sie einen der vorkonfigurierten Aliase für die Quelle des Pakets aus. Digitalisierungsbox Premium...
  • Seite 199 Darüber hinaus können Sie festlegen, nach wie vielen Sekunden Inaktivität eine Sit- zung beendet werden soll. Hinweis Beachten Sie, dass die IPv6-Firewall immer eingeschaltet ist und nicht ausgeschaltet wer- den kann. Das Menü Firewall->Richtlinien->Optionen besteht aus folgenden Feldern: Felder im Menü Globale Firewall-Optionen Digitalisierungsbox Premium...
  • Seite 200 (in Sekunden). Zur Verfügung stehen Werte von Der Standardwert ist TCP-Inaktivität Geben Sie ein, nach welcher Zeit der Inaktivität eine TCP -Session als abgelaufen betrachtet werden soll (in Sekunden). Zur Verfügung stehen Werte von Digitalisierungsbox Premium...

  • Seite 201: Schnittstellen

    14.2.2 IPv6-Gruppen Im Menü Firewall->Schnittstellen->IPv6-Gruppen wird eine Liste aller konfigurierter IPv6-Schnittstellen-Gruppen angezeigt. Sie können die Schnittstellen Ihres Geräts zu Gruppen zusammenfassen. Dies vereinfacht die Konfigu- ration von Firewall-Regeln. 14.2.2.1 Neu Wählen Sie die Schaltfläche Neu, um weitere IPv6-Schnittstellen-Gruppen einzurichten. Digitalisierungsbox Premium...

  • Seite 202: Adressen

    Netzmaske ein. Standardwert ist jeweils Adressbereich Nur für IPv4 = und Adresstyp = Geben Sie die Anfangs- und End-IP-Adresse des Bereiches ein. IPv6 Erlaubt die Konfiguration von IPv6-Adresslisten. wird die Funktion aktiv. Standardmäßig ist die Funktion nicht aktiv. Digitalisierungsbox Premium...

  • Seite 203: Dienste

    Wählen Sie das Protokoll aus, auf dem der Dienst basieren soll. Es ste- hen die wichtigsten Protokolle zur Auswahl. Zielportbereich Nur für Protokoll = oder Geben Sie im ersten Feld den Ziel-Port an, über den der Dienst laufen Digitalisierungsbox Premium...
  • Seite 204 • • • • • • • • • • • • • Code Nur für Typ = stehen Ihnen Auswahlmög- lichkeiten für den ICMP Code zur Verfügung. Mögliche Werte: • (Standardwert) • • • • • • Digitalisierungsbox Premium...

  • Seite 205: Konfiguration

    • Ihr LAN muss mit dem Port 1, 2, 3 oder 4 Ihrer Digitalisierungsbox verbunden sein Beispielszenario Konfigurationsziel • Den Mitarbeitern eines Unternehmens sollen nur bestimmte Dienste im Internet zur Verfügung stehen (HTTP, HTTPS, FTP, DNS). • Die Digitalisierungsbox soll als DNS-Proxy arbeiten, das heißt, die Clients verwenden die Digitalisie- rungsbox als DNS-Server. Digitalisierungsbox Premium...

  • Seite 206: Konfigurationsschritte Im Überblick

    Adressliste -> Neu Adressgruppen Feld Menü Wert Beschreibung Firewall -> Adressen -> Grup- z. B. pen -> Neu IP-Version Firewall -> Adressen -> Grup- pen -> Neu Auswahl Firewall -> Adressen -> Grup- z. B. pen -> Neu Digitalisierungsbox Premium...
  • Seite 207 Filterregel 3: Zugriff von außen auf die Digitalisierungsbox verweigern Feld Menü Wert Quelle Firewall -> Richtlinien ->IPv4-Filterregeln-> Neu Ziel Firewall -> Richtlinien ->IPv4-Filterregeln-> Neu Dienst Firewall -> Richtlinien ->IPv4-Filterregeln-> Neu Aktion Firewall -> Richtlinien ->IPv4-Filterregeln-> Neu Filterregel 4: Zugriff auf alle Dienste im Internet erlauben (Geschäftsführer) Digitalisierungsbox Premium...
  • Seite 208 Firewall -> Richtlinien ->IPv4-Filterregeln-> Neu Filterregel 5: Zugriff auf das Internet erlauben (Mitarbeiter) Feld Menü Wert Quelle Firewall -> Richtlinien ->IPv4-Filterregeln-> Neu Ziel Firewall -> Richtlinien ->IPv4-Filterregeln-> Neu Dienst Firewall -> Richtlinien ->IPv4-Filterregeln-> Neu Aktion Firewall -> Richtlinien ->IPv4-Filterregeln-> Neu Digitalisierungsbox Premium...

  • Seite 209: Kapitel 15 Voip

    • : Ein ISDN-Endgerät wird für den Ruf verwendet. • : Ein analoges Endgerät wird für den Ruf verwendet. Analoge Schnittstelle aus- Nur für Schnittstellentyp = wählen Wählen Sie eine analoge Schnittstelle aus. Mögliche Werte: • fxs4-0 (Standardwert) Digitalisierungsbox Premium...
  • Seite 210 Wenn Sie keinen Namen eingeben, wird der Name im Feld Teilnehmer / Benutzername verwendet. Nur für Schnittstellentyp = Passwort Geben Sie hier ein Passwort ein. Maximal können 20 Zeichen eingegeben werden. Das hier vergebene Passwort müssen Sie auch auf dem SIP-Telefon ein- geben. Digitalisierungsbox Premium...
  • Seite 211 : Komprimiert von 39 auf 16 KBit/s • : Ermöglicht den Versand von Faxmitteilungen über Daten- netzwerke. • : SRTP ist eine verschlüsselte Variante des Real-Time Transport Protokolls (RTP). • : Ermöglicht den Transport eines 64-kbit/s-Datenstroms in RTP-Paketen. • : Ermöglicht DTMF-Signalisierung über SIP Digitalisierungsbox Premium...
  • Seite 212 Verwenden Sie dieses Menü auf keinen Fall zur Konfiguration von SIP-Nebenstellen, d.h. für SIP-Clients oder PSTN-Clients wie z. B. SIP-Telefone, Terminal Adapter oder ISDN- Telefone! SIP-Nebenstellen können Sie im Menü VoIP->Teilnehmer konfigurieren. Im Menü VoIP->Einstellungen->SIP-Konten wird eine Liste aller vorhandenen SIP-Konten (SIP Client Digitalisierungsbox Premium...
  • Seite 213 Ausgehender Proxy Nur für Trunk-Modus = oder Geben Sie den Namen oder die IP-Adresse des SIP Outbound Proxy Servers ein. Maximal können 32 Zeichen eingegeben werden. Hier müssen Sie nur dann einen Eintrag vornehmen, wenn bei allen SIP Digitalisierungsbox Premium...
  • Seite 214 Records eine Abfrage des SRV-Eintrags wünschen, tragen Sie hier den Port ein. Für Anschlüsse der Deutschen Telekom ist dieser Eintrag not- wendig, da über den SRV-Eintrag weitere Serveradressen bezogen wer- den, die ggf. eine bessere Dienstqualität zur Verfügung stellen können.
  • Seite 215 Angerufene Adresse Legt fest, aus welchem Parameter der angerufenen Adresse die Rufnum- mer extrahiert wird. Die angerufene Adresse hat folgendes Format: Adresse = "Anzeige" <Benutzer>, z. B. "+49911987543" <sip:+49911987543@tel.telekom.de> Mögliche Werte: • (Standardwert): Extrahiert die Rufnummer aus dem ersten Teil der Adresse.
  • Seite 216 : Ermöglicht den Versand von Faxmitteilungen über Daten- netzwerke. • : Ernöglicht DTMF-Signalisierung im Sprachkanal • : SRTP ist eine verschlüsselte Variante des Real-Time Transport Protokolls (RTP). • : Ermöglicht den Transport eines 64-kbit/s-Datenstroms in RTP-Paketen. • : Ermöglicht DTMF-Signalisierung über SIP Standardmäßig sind aktiviert. Digitalisierungsbox Premium...
  • Seite 217 Legen Sie fest, wie das System bei der Registrierung von VoIP- Teilnehmern verfahren soll, für die kein Standort definiert wurde. Mögliche Werte: • (Standardwert): Der VoIP-Teilnehmer wird nur registriert, wenn er sich innerhalb des privaten Netzwerks befindet. • : Der VoIP-Teilnehmer wird nie registriert. Digitalisierungsbox Premium...
  • Seite 218 Bandbreite reduziert. Standardmäßig ist die Funktion nicht aktiv. Maximale Upstream- Geben Sie die maximale Datenrate in Senderichtung in kBits pro Sekun- Bandbreite de ein. Bandbreitenbegrenzung Legen Sie fest, ob die Downstream-Bandbreite begrenzt werden soll. Downstream wird die Bandbreite reduziert. Digitalisierungsbox Premium...
  • Seite 219 Wählen Sie das Symbol , um vorhandene Einträge zu bearbeiten. Wählen Sie die Schaltfläche Neu, um einen neuen Sammelanschluss hinzuzufügen. Das Menü VoIP->Einstellungen->ISDN-Trunks besteht aus folgenden Feldern: Felder im Menü Basisparameter Feld Beschreibung Beschreibung Geben Sie den Namen des Sammelanschlusses ein. Digitalisierungsbox Premium...
  • Seite 220 Maximale Zeichenzahl ist 40. ISDN-Modus Wählen Sie den Modus aus, in welchem der Sammelanschluss betrieben wird. Mögliche Werte: • (Standardwert): Punkt-zu-Punkt TE-Anschluss (Telekom Sammelanschluss) • : Punkt-zu-Punkt NT-Anschluss (für den Anschluss einer TK- Anlage). Mitglieder Wählen Sie die gewünschten ISDN-Schnittstellen aus, die zu diesem Sammelanschluss gehören sollen.
  • Seite 221 RFC 3260 wird zur Signalisierung der Priorität der IP-Pakete ver- wendet (Angabe in binärem Format, 6 Bit). Der Standardwert ist • : Differentiated Services Code Point nach RFC 3260 wird zur Signalisierung der Priorität der IP-Pakete verwendet Digitalisierungsbox Premium...

  • Seite 222: Media Gateway

    Provider im Internet verbunden werden und somit IP-Telefonie nutzen. Die Digitalisierungsbox Media Gateway unterstützt die Anbindung mehrerer SIP Provider Accounts. Sie können mit diesem Gateway Nebenstellen einrichten, einen Rufnummernplan anlegen und Telefon- anlagen-Funktionen konfigurieren sowie die Sprachdaten-Übertragung bei geringer Bandbreite der Digitalisierungsbox Premium...
  • Seite 223 Mögliche Werte: • : Begrenzt den Eintrag auf die ge- wählte analoge Schnittstelle. • : Begrenzt den Eintrag auf die ge- wählte BRI-Schnittstelle. • : Begrenzt den Eintrag auf das gewählte SIP-Konto. • : Keine Begrenzung des Eintrags. Digitalisierungsbox Premium...
  • Seite 224 Regelkette zusammengefasst werden, indem die einzelnen Regeln durch Strichpunkte voneinander getrennt werden, z. B. <a:b>;<c:d>;<e:f>;. Die Regelkette wird nach Bestätigung der Eingabe automatisch nach der "best match" Methode sortiert. Numerische und alphanumerische Werte sind zulässig. ? dient als Platzhalter für ein beliebiges Zeichen. Digitalisierungsbox Premium...

  • Seite 225: Clid-Umwandlung

    : Begrenzt den Eintrag auf das gewählte SIP-Konto. • : Keine Begrenzung des Eintrags. Geben Sie entweder Angerufene Leitung oder Angerufene Adresse ein. Wird ein Wert gewählt, der nicht ist, so sollte Angerufene Adresse nicht benutzt werden. Ist Angerufene Leitung = Digitalisierungsbox Premium...
  • Seite 226 15.2.3.1 Bearbeiten oder Neu Wählen Sie das Symbol , um vorhandene Einträge zu bearbeiten. Wählen Sie die Schaltfläche Neu, um Einträge für Rufnummerntransformation hinzuzufügen. Das Menü VoIP->Media Gateway->Rufnummerntransformation-> ->Neu besteht aus folgen- den Feldern: Felder im Menü Basisparameter Digitalisierungsbox Premium...
  • Seite 227 Calling Party Number (entspricht im Menü dem Feld Lokale Adresse) auf die Externe Adresse umgesetzt. Das Feld Externe Adresse ist nicht sichtbar, wenn das Feld Zugeordne- te Leitung = gesetzt ist. Als Externe Adresse wird in diesem Fall wird der Benutzername des gewählten SIP-Kontos verwen- det. Digitalisierungsbox Premium...

  • Seite 228: Kapitel 16 Lokale Dienste

    DNS-Server befragt. Falls einer der DNS-Server den Namen auflösen kann, wird die Information weitergeleitet und ein dynamischer Eintrag im Cache erzeugt. (4) Ansonsten werden, falls eine Internet- oder Einwählverbindung als Standard-Schnittstelle ausge- wählt ist, die dazugehörigen DNS-Server befragt, je nach Konfiguration von Internet- oder Einwähl- Digitalisierungsbox Premium...
  • Seite 229 Eintrag gelöscht, der am längsten nicht angefragt wurde. Wird Cache-Größe vom Benutzer heruntergesetzt, werden gege- benenfalls dynamische Einträge gelöscht. Statische Einträge werden nicht gelöscht. Cache-Größe kann nicht kleiner als die aktuell vorhande- ne Anzahl von statischen Einträgen gesetzt werden. Digitalisierungsbox Premium...
  • Seite 230 Ihrem Gerät eingetragenen globalen Name-Server übermittelt. 16.1.2 DNS-Server Im Menü Lokale Dienste->DNS->DNS-Server wird eine Liste aller konfigurierten DNS-Server ange- zeigt. 16.1.2.1 Bearbeiten oder Neu Wählen Sie das Symbol , um vorhandene Einträge zu bearbeiten. Wählen Sie die Schaltfläche Neu, um weitere DNS-Server einzurichten. Digitalisierungsbox Premium...
  • Seite 231 DNS-Server angelegt. Bei Schnittstellenmodus = Mit der Einstellung wird ein DNS-Server für alle Schnittstellen konfiguriert. IP-Version Wählen Sie die verwendete IP-Version aus. Mögliche Werte: • • Standardmäßig ist ausgewählt. Primärer IPv4-DNS-Server Nur bei Schnittstellenmodus = Digitalisierungsbox Premium...

  • Seite 232: Statische Hosts

    • (Standardwert): Eine DNS-Anfrage nach DNS-Hostname wird mit der dazugehörigen IP-Adresse beantwortet. • : Ein DNS-Request wird ignoriert, es wird keine Antwort gege- ben. IPv4-Adresse Nur bei Antwort = Geben Sie die IPv4-Adresse ein, die nach DNS-Hostname zugeordnet Digitalisierungsbox Premium...

  • Seite 233: Domänenweiterleitung

    Schnittstelle oder an einen manuell konfigurierten DNS-Server weiter- geleitet werden sollen. Mögliche Werte: • (Standardwert): Anfragen werden an den DNS- Server entweder einer automatisch gewählten oder einer manuell konif- gurierten Schnittstelle weitergeleitet. • : Anfragen werden an den definierten DNS-Server weiter- Digitalisierungsbox Premium...

  • Seite 234: Dynamische Hosts

    Zeigt die Anzahl der Cache-Treffer pro DNS-Anfrage in Prozent an. Erfolgreich beantwortete Zeigt die Anzahl der erfolgreich (positiv und negativ) beantworteten An- Anfragen fragen an. Serverfehler Zeigt die Anzahl der Anfragen an, die kein Name-Server (weder positiv noch negativ) beantworten konnte. Digitalisierungsbox Premium...

  • Seite 235: Https

    DynDNS-Provider übernimmt für Sie die Aufgabe, alle DNS-Anfragen bezüglich des Hosts mit der dynamischen IP-Adresse Ihres Geräts zu beantworten. Damit der Provider stets über die aktuelle IP-Adresse Ihres Geräts informiert ist, kontaktiert Ihr Gerät beim Aufbau einer neuen Verbindung den Provider und propagiert seine derzeitige IP-Adresse. Digitalisierungsbox Premium...

  • Seite 236: Dyndns-Aktualisierung

    Erkundigen Sie sich bei Ihrem Provider nach diesem Weiterleitungsdienst und stellen Sie sicher, dass E-Mails von dem als MX eingetragenen Host angenommen werden können. Wildcard Wählen Sie aus, ob die Weiterleitung aller Unterdomänen von Hostname zur aktuellen IP-Adresse von Schnittstelle aktiviert werden soll Digitalisierungsbox Premium...
  • Seite 237 • • • • • • • • Aktualisierungsintervall Geben Sie die Zeitdauer (in Sekunden) an, die Ihr Gerät mindestens war- ten muss, bevor es seine aktuelle IP-Adresse erneut beim DynDNS-Pro- vider propagieren darf. Der Standardwert ist Sekunden. Digitalisierungsbox Premium...

  • Seite 238: Dhcp-Server

    IP-Adressen an die anfragenden Clients verteilt werden. Im Menü Lokale Dienste->DHCP-Server->DHCP-Konfiguration wird eine Liste aller konfigurierter DH- CP-Pools angezeigt. In der Liste haben Sie zu jedem Eintrag unter Status die Möglichkeit, die angelegten DHCP-Pools zu aktivieren bzw. deaktivieren. Digitalisierungsbox Premium...
  • Seite 239 Wählen Sie aus, welche IP-Adresse dem DHCP-Client als Gateway über- mittelt werden soll. Mögliche Werte: • (Standardwert): Hier wird die für die Schnittstelle definierte IP-Adresse übertragen. • : Hier wird keine IP-Adresse übermittelt. • : Geben Sie die entsprechende IP-Adresse ein. Digitalisierungsbox Premium...
  • Seite 240 , um einen vorhandenen Eintrag zu bearbeiten. Im Popup-Menü konfigurie- ren Sie herstellerspezifische Einstellungen im DHCP-Server zum Beispiel für bestimmte Telefone. Felder im Menü Basisparameter Feld Beschreibung Hersteller auswählen Sie können hier auswählen, für welchen Hersteller spezifische Werte für den DHCP-Server übermittelt werden sollen. Digitalisierungsbox Premium...
  • Seite 241 Herstellerbeschreibung Nur für Hersteller auswählen = Geben Sie den Namen des Herstellers ein, für den Sie spezifische Werte für den DHCP-Server übermitteln wollen. Vendor Option String Nur für Hersteller auswählen = Geben Sie die Hersteller spezifischen Konfigurationsparameter ein. Digitalisierungsbox Premium...

  • Seite 242: Dhcp-Relay-Einstellungen

    Felder im Menü Basisparameter Feld Beschreibung Primärer DHCP-Server Geben Sie die IP-Adresse eines Servers ein, an den BootP- oder DHCP- Anfragen weitergeleitet werden sollen. Der Standardwert ist Sekundärer DHCP-Server Geben Sie die IP-Adresse eines alternativen BootP- oder DHCP-Servers ein. Digitalisierungsbox Premium...

  • Seite 243: Dhcp - Konfigurationsbeispiel

    16 Lokale Dienste bintec elmeg GmbH Feld Beschreibung Der Standardwert ist 16.4.5 DHCP - Konfigurationsbeispiel Voraussetzungen • Optional ein DHCP-Server Beispiel-Szenarien Beispielszenario als DHCP-Server Beispielszenario als DHCP-Client Digitalisierungsbox Premium...

  • Seite 244: Konfigurationsschritte Im Überblick

    B. CP-Konfiguration-> Neu -> Erweiterte Einstellungen Für DNS- Lokale Dienste -> DNS -> Globale Ein- z. B. /WINS-Serverzuordnung zu stellungen -> Erweiterte Einstellungen verwendende IP-Adresse: Als DHCP-Server DHCP-Client Feld Menü Wert Adressmodus LAN -> IP-Konfiguration -> Schnittstel- Digitalisierungsbox Premium...

  • Seite 245: Dhcpv6-Server

    Sie die gewünschte Schnittstelle. Aktivieren Sie IPv6 und setzen den IPv6-Modus auf . Klicken Sie im Feld IPv6-Adressen auf Hinzufügen und konfigurieren Sie den Link-Präfix. Bestätigen Sie Ihre Konfiguration mit Übernehmen. Die Konfiguration der empfohlenen Einstellungen erfolgt dann in folgenden Menüs: • Router-Gültigkeitsdauer: LAN->IP-Konfiguration->Schnittstellen->Neu->Erweiterte Einstellun- Digitalisierungsbox Premium...
  • Seite 246 Mit Hinzufügen können Sie eine Liste von Domain-Namen erstellen, die auf Client-Seite als Domain-Suchliste bei der Namensauflösung verwen- det werden soll (DHCPv6 Option 24 "Domain Search List"). Die Domain- Namen werden gemäß der durch die Liste vorgegebenen Reihenfolge an die Clients übermittelt. Digitalisierungsbox Premium...

  • Seite 247: Globale Dhcpv6-Optionen

    Priorität übernehmen. Der Client kann jedoch auch DHCPv6 Advertisements mit niedrigerer Priorität akzeptieren, wenn der im DH- CPv6 Advertisement enthaltene Parametersatz mehr den vom Client an- geforderten Optionen entspricht. Der Wert bedeutet "nicht spezifiziert" (niedrigste Priorität), bedeu- tet höchste Priorität. Digitalisierungsbox Premium...

  • Seite 248: Zustandsbehaftete Clients

    Servers eingetragen. Administrative FQDNs Mit Hinzufügen können Sie - auch bei automatisch angelegten Einträgen - den Parameter FQDN (Fully Qualified Domain Name) eingeben. Kennung der statischen Das Feld Kennung der statischen Schnittstelle ist der Host-Anteil der Schnittstelle Digitalisierungsbox Premium...

  • Seite 249: Scheduling

    (Standardwert) können Sie eine neue Ereignisliste anlegen. Mit Beschreibung geben Sie dieser Liste einen Namen. Mit Hilfe der übri- gen Parameter legen Sie das erste Ereignis in der Liste an. Wenn Sie eine bestehende Ereignisliste erweitern wollen, wählen Sie die Digitalisierungsbox Premium...
  • Seite 250 MIB-Variable selber. Es werden nur die MIB-Tabellen und MIB-Variablen angezeigt, die im jeweiligen Bereich vorhanden sind. Vergleichsbedingung Nur für Ereignistyp Wählen Sie aus, ob die MIB-Variable (Standardwert), dem in angegebenen Wert sein oder innerhalb von liegen muss, um die Aktion auszulösen. Digitalisierungsbox Premium...
  • Seite 251 Der Standardwert ist . Ziel-IP-Adresse Nur für Ereignistyp Geben Sie die IP-Adresse ein, deren Erreichbarkeit überprüft werden soll. Quell-IP-Adresse Nur für Ereignistyp Geben Sie die IP-Adresse ein, die als Absendeadresse für den Ping-Test verwendet werden soll. Digitalisierungsbox Premium...
  • Seite 252 Wählen Sie zunächst die Art der Zeitangabe in Bedingungstyp aus. Mögliche Werte: • : Wählen Sie in Bedingungseinstellungen einen Wochen- tag aus. • (Standardwert): Wählen Sie in Bedingungseinstellungen einen bestimmten Turnus aus. • : Wählen Sie in Bedingungseinstellungen einen bestimmten Tag im Monat aus. Digitalisierungsbox Premium...
  • Seite 253 : Für eine MIB-Variable wird der gewünschte Wert eingetra- gen. • : Der Status einer Schnittstelle wird verän- dert. • : Nur für Geräte mit Wireless LAN. Der Status einer WLAN-SSID wird verändert. • : Es wird ein Software-Update initiiert. Digitalisierungsbox Premium...
  • Seite 254 Wählen Sie aus, auf welche Weise der MIB-Eintrag manipuliert werden soll. Zur Verfügung stehen: • (Standardwert): Ein bestehender Eintrag soll verändert werden. • : Ein neuer Eintrag soll angelegt werden. Indexvariablen Nur bei Befehlstyp = Wählen Sie bei Bedarf MIB-Variablen aus, um einen bestimmten Daten- Digitalisierungsbox Premium...
  • Seite 255 (Standardwert) • • Lokale WLAN-SSID Nur bei Befehlstyp = Wählen Sie das gewünschte Drahtlosnetzwerk aus, dessen Status verän- dert werden soll. Status festlegen Nur bei Befehlstyp = oder Wählen Sie den Status aus, den das Drahtlosnetzwerk erhalten soll. Digitalisierungsbox Premium...
  • Seite 256 Bei Befehlstyp = Wählen Sie aus, welche Aktion auf eine Konfigurationsdatei angewendet werden soll. Mögliche Werte: • (Standardwert) • • • • Bei Befehlstyp = Wählen Sie aus, welche Aktion Sie auf eine Zertifikatsdatei anwenden möchten. Mögliche Werte: • (Standardwert) Digitalisierungsbox Premium...
  • Seite 257 Wählen Sie die Datei aus, die exportiert werden soll. Bei Befehlstyp = und Aktion = Wählen Sie die Datei aus, die umbenannt werden soll. Bei Befehlstyp = und Aktion = Wählen Sie die Datei aus, die gelöscht werden soll. Bei Befehlstyp = und Aktion = Digitalisierungsbox Premium...
  • Seite 258 : Geben Sie die gewünschte IP-Adresse in das Eingabe- feld ein. Intervall Nur bei Befehlstyp = Geben Sie die Zeit in Sekunden ein, nach der erneut ein Ping gesendet werden soll. Der Standardwert ist Sekunde. Versuche Nur bei Befehlstyp = Digitalisierungsbox Premium...
  • Seite 259 Nur bei Befehlstyp = und Aktion = Geben Sie die URL des SCEP-Servers ein, z. B. Die entsprechenden Daten erhalten Sie von Ihrem CA-Administrator. Subjektname Nur bei Befehlstyp = und Aktion = Geben Sie einen Subjektnamen mit Attributen ein. Beispiel: Digitalisierungsbox Premium...
  • Seite 260 Wählen Sie den gewünschten Betriebsmodus des gewählten Radiomo- duls aus, wenn sich dieses aktuell im Zustand befindet. Hierfür stehen alle Betriebsarten zur Auswahl, die von Ihrem Gerät unterstützt werden. Die Auswahl kann also von Gerät zu Greät abweichen. Digitalisierungsbox Premium...

  • Seite 261: Konfigurationsbeispiel - Zeitgesteuerte Aufgaben (Scheduling)

    • Grundkonfiguration des Gateways Beispielszenario Beispielszenario Zeitgesteuerte Aufgaben Konfigurationsziel • Das Gateway soll täglich während der Nacht neu starten. • Am Wochenende soll die WLAN-Schnittstelle abgeschaltet werden. • Einmal im Monat soll die Konfiguration automatisch auf einen TFTP-Server gesichert werden. Digitalisierungsbox Premium...
  • Seite 262 Lokale Dienste -> Scheduling -> Aktio- z. B. nen -> Neu Befehlstyp Lokale Dienste -> Scheduling -> Aktio- nen -> Neu Ereignisliste Lokale Dienste -> Scheduling -> Aktio- nen -> Neu Bedingung für Ereignisliste Lokale Dienste -> Scheduling ->Aktio- Digitalisierungsbox Premium...

  • Seite 263: Überwachung

    Konfiguration enthält Zertifi- Lokale Dienste -> Scheduling -> Aktio- kate/Schlüssel nen -> Neu Schedule-Intervall Lokale Dienste -> Scheduling -> Optio- 16.7 Überwachung In diesem Menü können Sie eine automatische Erreichbarkeitsprüfung von Hosts oder Schnittstellen und automatische Ping-Tests konfigurieren. Digitalisierungsbox Premium...

  • Seite 264: Bearbeiten Oder Neu

    (Standardwert): Die IP-Adresse wird automatisch er- mittelt. • : Geben Sie in das nebenstehende Eingabefeld die IP- Adresse ein. Intervall Geben Sie das Zeitintervall (in Sekunden) ein, das zur Überprüfung der Erreichbarkeit des Hosts verwendet werden soll. Mögliche Werte sind Digitalisierungsbox Premium...
  • Seite 265 Felder im Menü Basisparameter Feld Beschreibung Überwachte Schnittstelle Wählen Sie die Schnittstelle auf Ihrem Gerät aus, die überwacht werden soll. Trigger Wählen Sie den Status bzw. Statusübergang von Überwachte Schnitt- stelle aus, der eine bestimmte Schnittstellenaktion auslösen soll. Digitalisierungsbox Premium...
  • Seite 266 Geben Sie das Intervall in Sekunden ein, während dessen der Ping an die in Entfernte IP-Adresse angegebene Adresse abgesetzt werden soll. Mögliche Werte sind Der Standardwert ist Versuche Geben Sie die Anzahl der Ping-Tests ein, die durchgeführt werden sol- Digitalisierungsbox Premium...

  • Seite 267: Upnp

    Legen Sie fest, ob UPnP-Anfragen von Clients über die jeweilige Schnitt- stelle (aus dem lokalen Netzwerk) beantwortet werden. wird die Funktion aktiv. Standardmäßig ist die Funktion nicht aktiv. Schnittstelle ist UPnP- Legen Sie fest, ob die NAT Konfiguration dieser Schnittstelle von UPnP kontrolliert kontrolliert wird. Digitalisierungsbox Premium...

  • Seite 268: Allgemein

    Filter einzutragen. Das Menü Lokale Dienste->Wake-On-LAN->Wake-on-LAN-Filter->Neu besteht aus folgenden Fel- dern: Felder im Menü Basisparameter Feld Beschreibung Beschreibung Geben Sie die Bezeichnung des Filters an. Dienst Wählen Sie einen der vorkonfigurierten Dienste aus. Werkseitig ist eine Digitalisierungsbox Premium...
  • Seite 269 Geben Sie die IPv6 Ziel-Adresse der Datenpakete und die Präfixlänge ein. Mögliche Werte: • (Standardwert): Die Ziel-IP-Adresse/Länge sind nicht näher spezifiziert. • : Geben Sie die Ziel-IP-Adresse des Hosts ein. • : Geben Sie die Ziel-Netzwerk-Adresse und die Präfixlänge ein. Ziel-Port/Bereich Nur für Protokoll = oder Digitalisierungsbox Premium...
  • Seite 270 : Differentiated Services Code Point nach RFC 3260 wird zur Signalisierung der Priorität der IP-Pakete verwendet (Angabe in hexadezimalem Format). • : Der TOS-Wert wird im binären Format angegeben, z. B. 00111111. • : Der TOS-Wert wird im dezimalen Format angege- Digitalisierungsbox Premium...
  • Seite 271 Lokale Dienste->Wake-On-LAN->WOL-Regeln konfiguriert sein. Aktion Legen Sie fest, wie mit einem gefilterten Datenpaket verfahren wird. Mögliche Werte: • : WOL ausführen, wenn der Filter zutrifft. • : WOL ausführen, wenn der Filter nicht zutrifft. • : WOL nicht ausfüh- Digitalisierungsbox Premium...

  • Seite 272: Trace-Schnittstelle

    Wählen Sie die Schnittstelle aus, der eine konfigurierte Regelkette zuge- ordnet werden soll. Regelkette Wählen Sie eine Regelkette aus. 16.10 Trace-Schnittstelle Das Menü Trace-Schnittstelle ermöglicht Ihnen eine Aufzeichnung des Datenverkehrs über eine be- sitmmte Schnittstelle und, nach Ende der Aufzeichnung, das Abspeichern des Mitschnitts als PCAP-Da- tei. Digitalisierungsbox Premium...
  • Seite 273 über die laufende Aufzeichnung informiert. Sie können während der Aufzeichnung das Menü verlassen und das GUI wie gewohnt vewenden. Wenn Sie eine Aufzeichnung mit STOPP beenden, werden Infor- mationen zu der erstellten Datei angezeigt, und Sie erhalten die Möglichkeit, diese zu löschen oder im PCAP-Format herunterzuladen. Digitalisierungsbox Premium...

  • Seite 274: Kapitel 17 Wartung

    Domain-Namen und bestimmte Routen testen. 17.2.1 Ping-Test Mit dem Ping-Test können Sie überprüfen, ob ein bestimmter Host im LAN oder eine Internetadresse er- reichbar sind. Felder im Menü Ping-Test Feld Beschreibung Test-Ping-Modus Wählen Sie die für den Ping-Test verwendete IP-Version. Mögliche Werte: Digitalisierungsbox Premium...

  • Seite 275: Software &Konfiguration

    Versionen gibt. Daher müssen Sie gegebenenfalls ein Software-Update durchführen. Jede neue Systemsoftware beinhaltet neue Funktionen, bessere Leistung und bei Bedarf Fehlerkorrek- turen der vorhergehenden Version. Die aktuelle Systemsoftware finden Sie unter www.bintec-elmeg.com . Hier finden Sie auch aktuelle Dokumentationen. Digitalisierungsbox Premium...
  • Seite 276 Zeigt die aktuelle Systemlogik an, die auf Ihrem Gerät geladen ist. Systemlogik ADSL-Logik Zeigt die aktuelle Version der ADSL-Logik an, die auf Ihrem Gerät gela- den ist. Felder im Menü Optionen zu Software und Konfiguration Feld Beschreibung Aktion Wählen Sie die Aktion aus, die Sie ausführen möchten. Digitalisierungsbox Premium...
  • Seite 277 : Wählen Sie in Datein- ame die Datei aus, die Sie importieren wollen. • : Unter Umständen muss der zusätzli- che interne Speicher Ihres Geräts neu formatiert werden. Bei der For- matierung wird der gesamte Inhalt des zusätzlichen internen Speichers gelöscht! Digitalisierungsbox Premium...
  • Seite 278 Wählen Sie die Quelle der Aktualisierung aus. Mögliche Werte: • (Standardwert): Die Systemsoftware-Datei ist lokal auf Ihrem PC gespeichert. • : Die Datei ist auf dem entfernten Server gespeichert, der in der URL angegeben wird. • : Die Datei liegt auf dem offiziellen Update-Server. Digitalisierungsbox Premium...

  • Seite 279: Neustart

    Im Menü Wartung->Factory Reset können Sie Ihr Gerät über das GUI in den Auslieferungszustand versetzen. Hinweis Beachten Sie, dass angeschlossene IP-Geräte nach einem Factory Reset kurz von der Stromversorgung getrennt werden sollten, damit sie vom System wieder erkannt werden. Digitalisierungsbox Premium...

  • Seite 280: Kapitel 18 Externe Berichterstellung

    Beschreibung IP-Adresse Geben Sie die IP-Adresse des Hosts ein, zu dem Systemprotokoll-Nachrich- ten weitergeleitet werden sollen. Level Wählen Sie die Priorität der Systemprotokoll-Nachrichten aus, die zum Host geschickt werden sollen. Mögliche Werte: • (höchste Priorität) • • • Digitalisierungsbox Premium...

  • Seite 281: Ip-Accounting

    B. einen Server verwalten, der verschiedene Arten von Netzwerkdiensten zur Verfügung stellt, ist es nützlich für Sie zu wissen, wieviel Daten von den einzelnen Diensten erzeugt werden. Ihr Gerät enthält die Funktion IP-Accounting, die Ihnen die Sammlung vielerlei nützlicher Informationen über den IP-Netzwerkverkehr (jede einzelne IP-Session) ermöglicht. Digitalisierungsbox Premium...

  • Seite 282: Benachrichtigungsdienst

    Bisher war es schon möglich Syslog-Meldungen vom Router an einen beliebigen Syslog-Host übertra- gen zu lassen. Mit dem Benachrichtigungsdienst werden dem Administrator je nach Konfiguration E- Mails gesendet, sobald relevante Syslog-Meldungen auftreten. 18.3.1 Benachrichtigungsempfänger Im Menü Benachrichtigungsempfänger wird eine Liste der Syslog-Meldungen angezeigt. Digitalisierungsbox Premium...
  • Seite 283 Verwendung von Wildcards (z. B. "*") nur diejenigen Strings die Bedin- gung erfüllen, die exakt der Eingabe entsprechen. In der Regel wird die eingegebene "Enthaltene Zeichenfolge" also Wildcards enthalten. Um grundsätzlich über alle Syslog-Meldungen des gewählten Levels infor- miert zu werden, geben Sie lediglich "*" ein. Digitalisierungsbox Premium...

  • Seite 284: Benachrichtigungseinstellungen

    Versenden der Mails verwendet werden soll. Die Eingabe ist auf 40 Zeichen begrenzt. SMTP-Port Verschlüsselung von E-Mails (SSL/TLS). Das Feld SMTP-Port ist Standardmäßig auf voreingestellt und SSL Encryption aktiviert. SMTP-Authentifizierung Authentifizierung, die der SMTP-Server erwartet. Digitalisierungsbox Premium...

  • Seite 285: Sia

    18.4 SIA 18.4.1 SIA Im Menü Externe Berichterstellung->SIA->SIA können Sie eine Datei erstellen lassen, die dem Sup- port umfassende Informationen zum Zustand des Geräts liefert, wie z. B. zur akktuellen Konfiguration, dem verfügbaren Speicherplatz, der Betriebszeit des Geräts u.s.w. Digitalisierungsbox Premium...

  • Seite 286: Kapitel 19 Monitoring

    Durch Klicken auf die -Schaltfläche oder der -Schaltfläche in der Spalte Aktion wird der Status der IPSec-Verbindung geändert. Durch Klicken auf die -Schaltfläche wird eine ausführliche Statistik zu der jeweiligen IPSec-Ver- bindung angezeigt. Werte in der Liste IPSec-Tunnel Digitalisierungsbox Premium...
  • Seite 287 Zeigt die Anzahl der IPSec-Verbindungen gezählt nach Ihrem aktuellen Status an. • Aktiv: Aktuell aktive IPSec-Verbindungen. • Aktivieren: IPSec-Verbindungen, die sich aktuell in der Tunnelaufbau-Pha- se befinden. • Blockiert: IPSec-Verbindungen, die geblockt sind. • Ruhend: Aktuell inaktive IPSec-Verbindungen. Digitalisierungsbox Premium...

  • Seite 288: Isdn/Modem

    Zeigt die Nummer des ISDN-B-Kanals an. Status Zeigt den Status der Verbindung an: 19.3.2 Anrufliste Im Menü Monitoring->ISDN/Modem->Anrufliste wird eine Liste der letzten 20 seit dem letzten Sys- temstart abgeschlossenen ISDN-Verbindungen (eingehend und ausgehend) angezeigt. Werte in der Liste Anrufliste Digitalisierungsbox Premium...

  • Seite 289: Schnittstellen

    Beschreibung Beschreibung Zeigt den Namen der Schnittstelle an. MAC-Adresse Zeigt den Schnittstellentyp an. IP-Adresse/Netzmaske Zeigt die IP-Adresse und die Netzmaske an. Zeigt an, ob NAT für diese Schnittstelle aktiviert ist. Tx-Pakete Zeigt die Gesamtzahl der gesendeten Pakete an. Digitalisierungsbox Premium...

  • Seite 290: Netzwerkstatus

    Zeigt die Anzahl der erfolgreich an Unicast-Adressen versandten MSDUs reich übertragen seit dem letzten Reset an. Zu jedem dieser Pakete wurde ein Acknowled- gement empfangen. Erfolgreich übertragene Zeigt die Anzahl der erfolgreich an Multicast-Adressen (inklusive der Multicast-MSDUs Broadcast MAC-Adresse) versandten MSDUs an. Digitalisierungsbox Premium...
  • Seite 291 Feld Rx Shaping die Bandbreite für eingehenden Datenverkehr be- grenzt wurde. Tx Discards Zeigt die Anzahl der gesendeten Datenpakete, die verworfen wurden, wenn im Menü Wireless LAN->WLAN->Drahtlosnetzwerke (VSS)-> im Feld Rx Shaping die Bandbreite für ausgehenden Datenverkehr be- grenzt wurde. Digitalisierungsbox Premium...

  • Seite 292: Vss - Details Für Verbundene Clients

    Zeigt die Anzahl der Clients, die über die Funktion 2,4/5-GHz-Übergang in ein anderes Frequenzband verschoben worden sind. Abgewiesene Clients soft/ Zeigt die Anzahl der abgewiesenen Clients, nachdem die absolute An- hard zahl an zulässigen Clients erreicht wurde. 19.6 Bridges Digitalisierungsbox Premium...

  • Seite 293: Qos

    Zeigt die Anzahl der gesendeten Pakete mit der entsprechenden Paket- Klasse an. Verworfen Zeigt die Anzahl der verworfenen Pakete mit der entsprechenden Paket- Klasse bei Überlast an. Queued Zeigt die Anzahl der wartenden Pakete mit der entsprechenden Paket- Klasse bei Überlast an. Digitalisierungsbox Premium...

  • Seite 294: Index

    Trunk-Modus Herstellerbeschreibung 234 , 235 212 , 217 , 262 , 265 Immer aktiv Übertragungsmodus IP-Adressmodus Verbindungsstatus IP-Zuordnungspool Verbindungstyp IPv4-Quelladresse/-netzmaske Verschlüsselung IPv4-Zieladresse/-netzmaske Wake-on-LAN-Filter IPv6-Quelladresse/-länge Wake-On-LAN-Regelkette IPv6-Zieladresse/-länge X.31 (X.25 im D-Kanal) ISDN-Konfigurationstyp X.31 TEI-Dienst ISDN-Modus X.31 TEI-Wert ISDN-Port Ziel-MAC-Adresse Digitalisierungsbox Premium...
  • Seite 295 ACCOUNTING_STOP Aktuelle Anrufe Admin-Status Anrufkontrolle Administrativer Status 165 , 225 Anrufliste Administrativer Zugriff Benutzer ausloggen Adressbereich CLID-Umwandlung Adresse/Präfix Dynamische Hosts Adresse/Subnetz Globale DHCPv6-Optionen Adressen ISDN Adressliste ISDN-Konfiguration Adressmodus 60 , 157 ISDN-Trunks Adresstyp Konfiguration von zustandsbehafteten Clients ADSL-Leitungsprofil Digitalisierungsbox Premium...
  • Seite 296 Art des Angriffs 144 , 148 Assistent für Netzwerkeinstellung Blockzeit Bohrschablone ATM PVC BOSS ATM-Dienstkategorie BOSS-Version ATM-Schnittstelle Bridges Auf Client-Anfrage antworten Burst-Größe Ausgehende Schnittstelle Burst-Mode Aushandlungsmodus Bytes Auslöser Ausstehende Ende-zu-Ende-Anforderungen Ausstehende Segment-Anforderungen CA-Name Auswahl CA-Zertifikat Auswahl des Client-Bands Digitalisierungsbox Premium...
  • Seite 297 141 , 144 , 148 Erster Zeitserver DNS-Hostname Erweiterte Route DNS-Propagation Erzeugungsmethode DNS-Server 154 , 185 , 224 , 232 Ethernet-Ports DNS-Test Ethernet-Schnittstellenauswahl Domäne Externe TFE-Verbindung Domänenname Externe Berichterstellung Domänenweiterleitung Externer Dateiname 49 , 50 Doppelte empfangene MSDUs Digitalisierungsbox Premium...
  • Seite 298 60 , 140 , 147 , 196 HTTP IPv6-Adresse HTTPS 37 , 229 IPv6-Adressen HTTPS-Server IPv6-Modus 60 , 140 , 147 HTTPS-TCP-Port IPv6-Quelladresse/-länge 114 , 125 IPv6-Routing-Tabelle IPv6-Zieladresse/-länge 114 , 125 ISDN-Login IGMP IGMP Proxy IGMP Snooping IGMP-Status Kanal Digitalisierungsbox Premium...
  • Seite 299 Lokale PPTP-IP-Adresse Multicast Lokale WLAN-SSID Multicast-Gruppen-Adresse Lokale Zertifikatsbeschreibung 49 , 50 , 247 Multicast-Routing Lokale Adresse Lokale IP-Adresse Lokale Dienste Nach Ausführung neu starten Lokale ID 165 , 280 Nachricht Lokaler Dateiname Nachrichten Lokaler ID-Typ 165 , 176 Digitalisierungsbox Premium...
  • Seite 300 Passwort 43 , 46 , 49 , 50 , 138 , 142 , 145 , 184 , 230 , 247 , 278 Passwort ändern PC einrichten 114 , 287 Peak Cell Rate (PCR) QoS-Klassifizierung Peer-Adresse QoS-Queue Peer-ID QoS-Schnittstellen/Richtlinien Digitalisierungsbox Premium...
  • Seite 301 RTS Threshold Slave-AP-Konfiguration RTS Frames ohne CTS Slave-AP-LED-Modus RTT-Modus (Realtime-Traffic-Modus) Slave-AP-Standort Rufweiterleitung (CFNR) SMTP-Authentifizierung Rx Shaping SMTP-Port Rx Discards SMTP-Server Rx-Bytes 283 , 283 SNR dB Rx-Fehler Software &Konfiguration Rx-Pakete 283 , 283 , 284 , 285 Softwareaktualisierung Digitalisierungsbox Premium...
  • Seite 302 138 , 142 , 145 Versionsprüfung Timeout für Nachrichten Versuche 243 , 247 , 260 Timer Verteilungsmodus Trace-Schnittstelle Verteilungsrichtlinie 108 , 109 Traceroute-Adresse Verteilungsverhältnis Traceroute-Modus Vertrauenswürdigkeit des Zertifikats Traceroute-Test erzwingen Traffic Shaping 119 , 121 Verwaltung Transmit Shaping Verwaltungs-VID Trigger Digitalisierungsbox Premium...
  • Seite 303 Wireless LAN Controller Zusammenfassend Wizard Zusätzlicher Filter des IPv4-Datenverkehrs WLAN 168 , 170 WLAN Controller Zweiter Zeitserver WLAN Controller: VSS-Durchsatz WLAN-Modul auswählen WLAN1 WLC-SSID WPA Cipher WPA-Modus WPA2 Cipher XAUTH-Profil XAUTH-Profile Zeit 29 , 280 Zeit einstellen Zeitaktualisierungsintervall Digitalisierungsbox Premium...
