12

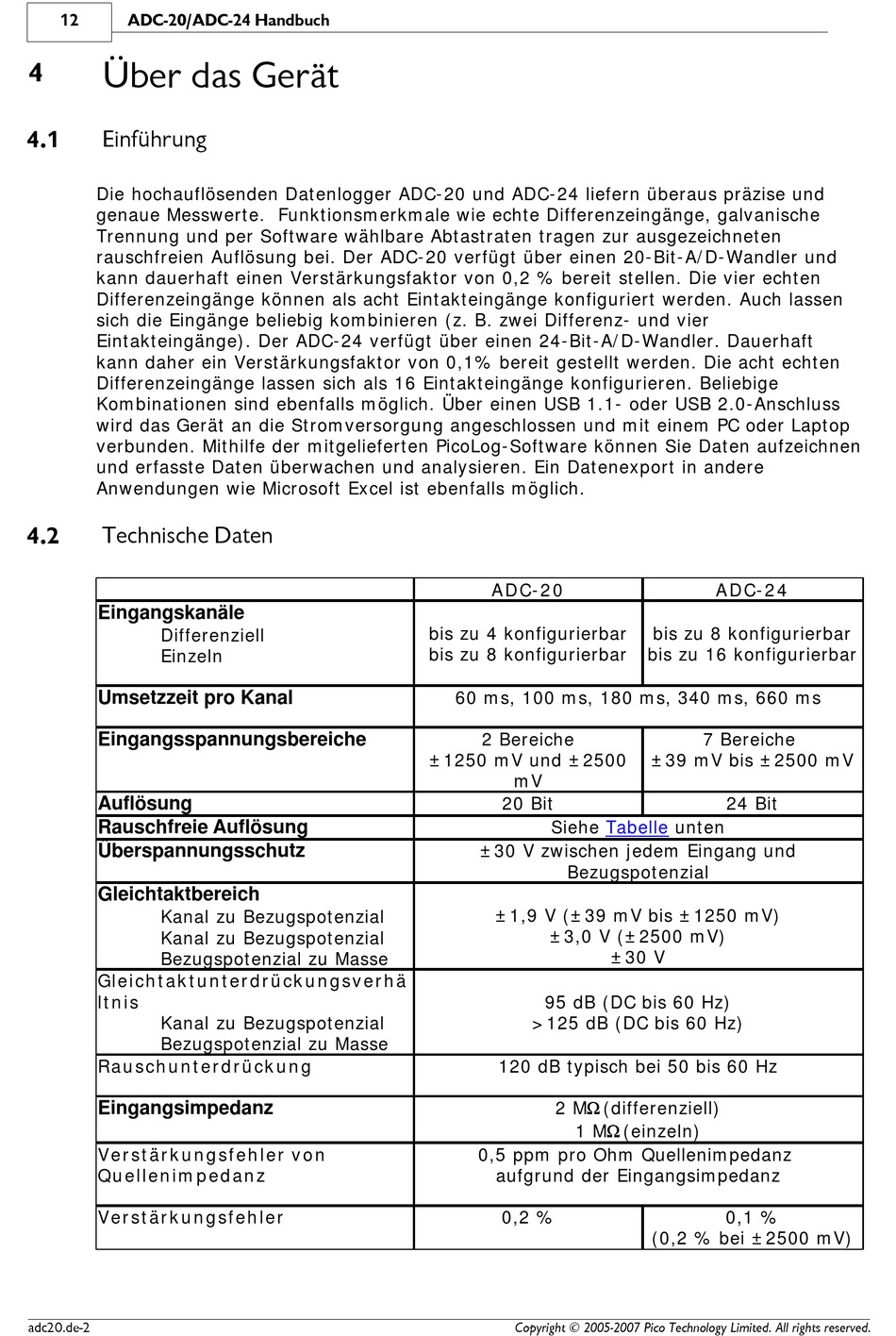

ADC-20/ADC-24 Handbuch
Über das Gerät
4
Einführung
4.1
Die hochauflösenden Datenlogger ADC-20 und ADC-24 liefern überaus präzise und
genaue Messwerte. Funktionsmerkmale wie echte Differenzeingänge, galvanische
Trennung und per Software wählbare Abtastraten tragen zur ausgezeichneten
rauschfreien Auflösung bei. Der ADC-20 verfügt über einen 20-Bit-A/D-Wandler und
kann dauerhaft einen Verstärkungsfaktor von 0,2 % bereit stellen. Die vier echten
Differenzeingänge können als acht Eintakteingänge konfiguriert werden. Auch lassen
sich die Eingänge beliebig kombinieren (z. B. zwei Differenz- und vier
Eintakteingänge). Der ADC-24 verfügt über einen 24-Bit-A/D-Wandler. Dauerhaft
kann daher ein Verstärkungsfaktor von 0,1% bereit gestellt werden. Die acht echten
Differenzeingänge lassen sich als 16 Eintakteingänge konfigurieren. Beliebige
Kombinationen sind ebenfalls möglich. Über einen USB 1.1- oder USB 2.0-Anschluss
wird das Gerät an die Stromversorgung angeschlossen und mit einem PC oder Laptop
verbunden. Mithilfe der mitgelieferten PicoLog-Software können Sie Daten aufzeichnen
und erfasste Daten überwachen und analysieren. Ein Datenexport in andere
Anwendungen wie Microsoft Excel ist ebenfalls möglich.
4.2
Technische Daten
Eingangskanäle
Differenziell
Einzeln
Umsetzzeit pro Kanal
Eingangsspannungsbereiche
Auflösung
Rauschfreie Auflösung
Überspannungsschutz
Gleichtaktbereich
Kanal zu Bezugspotenzial
Kanal zu Bezugspotenzial
Bezugspotenzial zu Masse
Gleichtaktunterdrückungsverhä
ltnis
Kanal zu Bezugspotenzial
Bezugspotenzial zu Masse
Rauschunterdrückung
Eingangsimpedanz
Verstärkungsfehler von
Quellenimpedanz
Verstärkungsfehler
adc20.de-2
ADC-20
bis zu 4 konfigurierbar
bis zu 8 konfigurierbar
60 ms, 100 ms, 180 ms, 340 ms, 660 ms
2 Bereiche
±1250 mV und ±2500
mV
20 Bit
Siehe
±30 V zwischen jedem Eingang und
Bezugspotenzial
±1,9 V (±39 mV bis ±1250 mV)
±3,0 V (±2500 mV)
95 dB (DC bis 60 Hz)
>125 dB (DC bis 60 Hz)
120 dB typisch bei 50 bis 60 Hz
2 MW(differenziell)
1 MW(einzeln)
0,5 ppm pro Ohm Quellenimpedanz
aufgrund der Eingangsimpedanz
0,2 %
Copyright © 2005-2007 Pico Technology Limited. All rights reserved.
ADC-24
bis zu 8 konfigurierbar
bis zu 16 konfigurierbar
7 Bereiche
±39 mV bis ±2500 mV
24 Bit
Tabelle
unten
±30 V
0,1 %
(0,2 % bei ±2500 mV)
