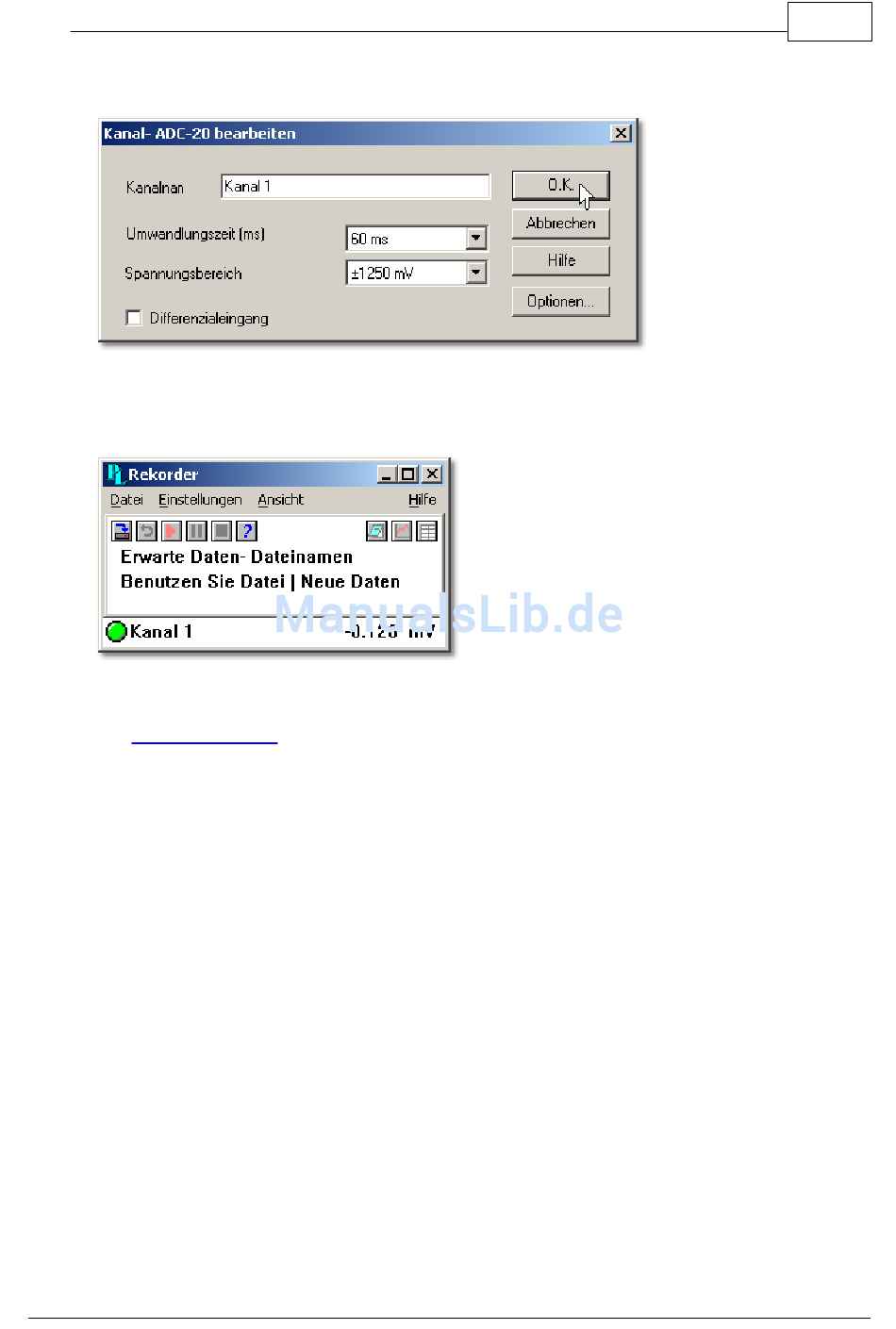

9. Doppelklicken Sie im Dialogfeld ADC-20 (oder ADC-24) Kanal bearbeiten auf
OK:
10. Doppelklicken Sie im Dialogfeld ADC-20 (bzw. ADC-24) Kanäle erneut auf OK.
11. In der Ansicht PLW-Rekorder sollte nun die Spannung auf Kanal 1 (um 0 mV,
wenn nichts angeschlossen ist) angezeigt werden:
12. Schalten Sie eine geeignete Spannung (z. B. von einer 1,5-V-Batterie) an den
Kanal. Die Stiftanschlüsse sind am Datenlogger markiert und ebenfalls unter
Analoganschluss
Copyright © 2005-2007 Pico Technology Limited. All rights reserved.
aufgeführt.
Erste Schritte
11
adc20.de-2
