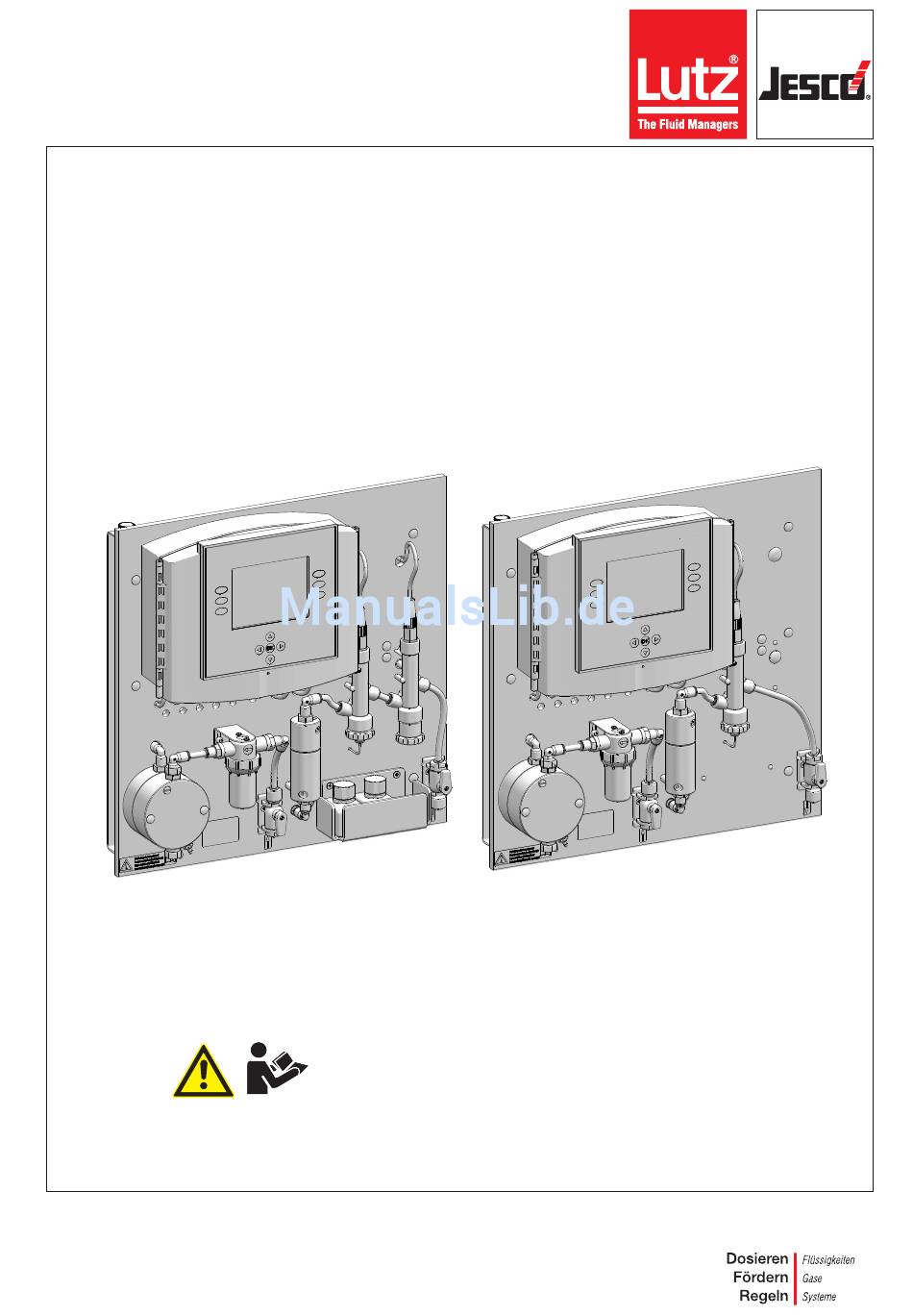

- Seite 1 Messwassertafel EASYPRO CD / CP Betriebsanleitung Betriebsanleitung lesen! Bei Installations- oder Bedienfehlern haftet der Betreiber! Originalbetriebsanleitung BA-42704-01-V01 © Lutz-Jesco GmbH 2017...
-
Seite 3: Inhaltsverzeichnis
Messwassertafel EASYPRO CD / CP Betriebsanleitung Inhaltsverzeichnis 1 Hinweise für den Leser ............4 9 Bedienung ................25 1.1 Allgemeine Gleichbehandlung ..........10 Außerbetriebnahme ............26 1.2 Erläuterung der Signalwörter ............ 1.3 Erläuterung der Warnzeichen ........... 10.1 Kurzfristige Außerbetriebnahme ........... 1.4 Kennzeichnung der Warnhinweise .......... -
Seite 4: Hinweise Für Den Leser
Messwassertafel EASYPRO CD / CP Betriebsanleitung 1 Hinweise für den Leser 1.3 Erläuterung der Warnzeichen Diese Betriebsanleitung enthält Informationen und Verhaltensregeln für das sichere und bestimmungsgemäße Betreiben der Messwassertafel EASYPRO CD / CP. Warnzeichen symbolisieren die Art und Quelle einer drohenden Gefahr: Beachten Sie die folgenden Grundsätze:... -
Seite 5: Sicherheit
Messwassertafel EASYPRO CD / CP Betriebsanleitung 2 Sicherheit 2.1 Allgemeine Warnhinweise 2.3 Sicherheitsbewusstes Arbeiten Die folgenden Warnhinweise sollen Ihnen helfen, Gefährdungen Neben den in dieser Betriebsanleitung aufgeführten Hinweisen zur auszuschließen, die während des Umganges mit dem Gerät entstehen Sicherheit können weitere Sicherheitsbestimmungen gelten. Beachten können. -
Seite 6: Unterwiesene Person
Messwassertafel EASYPRO CD / CP Betriebsanleitung Sie ist speziell für das Arbeitsumfeld, in dem sie tätig ist, ausgebildet und kennt die relevanten Normen und Bestimmungen. Sie muss die Bestimmungen der geltenden gesetzlichen Vorschriften zur Unfallverhütung erfüllen. 2.4.3 Unterwiesene Person Die unterwiesene Person wurde in einer Unterweisung durch den Betreiber über die ihr übertragenen Aufgaben und möglichen Gefahren... -
Seite 7: Bestimmungsgemäße Verwendung
Messwassertafel EASYPRO CD / CP Betriebsanleitung 3 Bestimmungsgemäße Verwendung 3.1 Verwendungszweck Die Messwassertafel EASYPRO CD / CP ist zum Erfassen der Messgrößen in der Wasseraufbereitung und der Trinkwasserzubereitung bestimmt. Die Betriebssicherheit der gelieferten Geräte ist nur bei bestimmungsgemä- ßer Verwendung gewährleistet. -
Seite 8: Produktbeschreibung

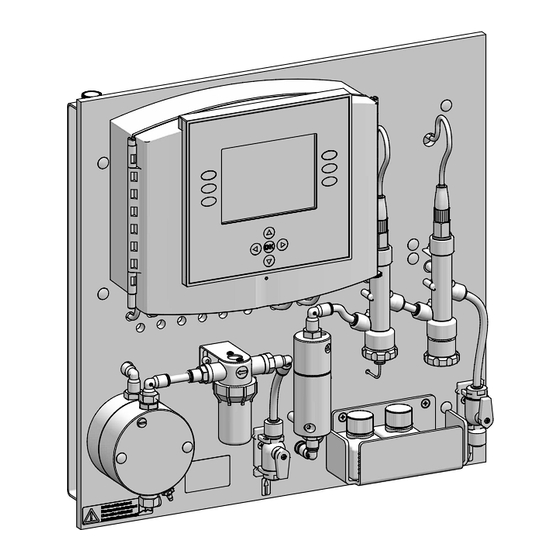

Bitte vergleichen Sie den Lieferschein mit dem Lieferumfang. Folgende Die Abbildung zeigt eine Messwassertafel EASYPRO CD / CP. Komponenten sind für die Messwassertafel EASYPRO CD / CP erhältlich. Der Umfang kann bei der vorliegenden Variante geringer sein. Grundplatte mit LED-Beleuchtung der Armaturen... -
Seite 9: Technische Daten
Messwassertafel EASYPRO CD / CP Betriebsanleitung 5 Technische Daten 5.1 Messwassertafel Bezeichnung Wert Temperatur max. 45 °C Druckfestigkeit max. 6 bar Zulauf PE Schlauch, 6/8 mm Ablauf PE Schlauch, 6/8 mm Maschenweite des 0,5 mm Messwasserfilters Wasserbedarf ca. 30 l/h... -
Seite 10: Topax-Regler
Messwassertafel EASYPRO CD / CP Betriebsanleitung 5.3 TOPAX-Regler Bezeichnung Wert Versorgungsspannung 90 - 264 V AC, 47 - 63 Hz Leistungsaufnahme ca. 24 W Gehäuseabmessung 302 x 231 x 108 mm (B x H x T) Wandgehäuse Anzeige Grafikfähiges Farbdisplay 5,7 Zoll, 320 * 240 Pixel (RGB), mit LED-Hintergrundbeleuchtung (automatisches Dimmen... - Seite 11 Messwassertafel EASYPRO CD / CP Betriebsanleitung Bezeichnung Wert Belastbarkeit der Relais 230 V AC, 3 A (ohmsche Last) Schutzgrad IP 65 mit verschlossenen Verschraubungen Umgebungstemperatur -5°C...+45°C Luftfeuchtigkeit 95 % nicht kondensierend Tab. 8: Technische Daten TOPAX-Regler Technische Daten © Lutz-Jesco GmbH 2017 BA-42704-01-V01 Technische Änderungen vorbehalten...
-
Seite 12: Klemmenpläne Der Hauptplatine Und Baugruppen
Messwassertafel EASYPRO CD / CP Betriebsanleitung 5.4 Klemmenpläne der Hauptplatine und Baugruppen Eingangsbaugruppe Eingangsbau- Netzteil 5-fach gruppe 3-fach Steckverbindung zur Displayplatine Ausgangsbaugruppe DO7 DO6 DO5 + - + - + - + - + - + - + - 20 mA Stromausgänge Digitale Eingänge... - Seite 13 Messwassertafel EASYPRO CD / CP Betriebsanleitung Klemme Funktion Klemme Funktion Bemerkung Digitale Eingänge Bezugselektrode Bezugselektrode (Glas): (mit integriertem potenzialfreier schwarz Messwassermangel *) Desinfektion Kabel) Eingang (Potenziosta- Gegenelektrode Gegenelektrode potenzialfreier tische (Edelstahl): rot Filterspülung *) Edelstahl Eingang Messzelle) Messelektrode (Gold): Messelektrode...
-
Seite 14: Belegung Der Eingänge
Messwassertafel EASYPRO CD / CP Betriebsanleitung 5.5 Belegung der Eingänge Pos. Artikelname* Klemmen Funktion Messelektrode für Desinfektionsmesszelle, Gegenelektrode für Desinfektionsmesszelle Freies Chlor 71 + 72 + 73 pH-Einstabmesskette PE110 pH-Wert 53 + 54 Widerstandsthermometer TE110, PT100 Temperatur 57 + 58 Tab. -
Seite 15: Belegung Der Ausgänge
Messwassertafel EASYPRO CD / CP Betriebsanleitung 5.6 Belegung der Ausgänge Pos. Artikelname Ausgang Konfiguration Signalart Klemmen C7700 20mA Stetiger Ausgang Stetiger Ausgang (20mA) analog C7700 3-p-s Relaisausgang (3 Punkt Schritt) Stellmotor mit Poti digital EASYZON D/Da Stetiger Ausgang Stetiger Ausgang (20mA) -
Seite 16: Installationsbeispiel Mit C 7700
Messwassertafel EASYPRO CD / CP Betriebsanleitung 5.6.1 Installationsbeispiel mit C 7700 Anschluss Regler Anschluss Sensoren Desinfektion: C 7700 (Stellmotor mit Potenziometer) Desinfektion: Potenziostatische Messzelle pH-Wert: Magnetdosierpumpe pH-Wert: Einstabmesskette (Impulsfrequenz - Optokoppler) pH-Wert Temperatur Desinfektion (Potenziostat): Bezugselektrode Gegenelektrode (Edelstahl) Messelektrode (Gold) -
Seite 17: Installationsbeispiel Mit Schlauchpumpen
Messwassertafel EASYPRO CD / CP Betriebsanleitung 5.6.2 Installationsbeispiel mit Schlauchpumpen Anschluss Regler Desinfektion: Schlauchpumpe pH-Wert: Schlauchpumpe 90 - 264 V AC Funkenlöschglieder Technische Daten © Lutz-Jesco GmbH 2017 BA-42704-01-V01 Technische Änderungen vorbehalten 170801... -
Seite 18: Abmessungen
Messwassertafel EASYPRO CD / CP Betriebsanleitung 6 Abmessungen 6.1 Messwassertafel Alle Angaben in Milimetern (mm). Abb. 3: Abmessungen Messwassertafel Abmessungen BA-42704-01-V01 © Lutz-Jesco GmbH 2017... -
Seite 19: Wandhalterung
Messwassertafel EASYPRO CD / CP Betriebsanleitung 6.2 Wandhalterung Abb. 4: Wandhalterung, Vorderansicht Abb. 5: Wandhalterung, Draufsicht Abb. 6: Wandhalterung, Seitenansicht von rechts Abmessungen © Lutz-Jesco GmbH 2017 BA-42704-01-V01 Technische Änderungen vorbehalten 170801... -
Seite 20: Installation
Messwassertafel EASYPRO CD / CP Betriebsanleitung 7 Installation 7.3 Installation der Elektrik HINWEIS Dieses Kapitel führt Sie Schritt für Schritt durch die Installation der Beschädigung der Anlage durch fehlerhafte Installation Elektrik der Messwassertafel. Missachtung von Montagevorschriften (z. B. Einsatz falscher HINWEIS Materialien) kann die Anlagenteile beschädigen oder die Messergeb-... -
Seite 21: Installation Der Hydraulik
Messwassertafel EASYPRO CD / CP Betriebsanleitung 7.5 Installation der Sensorik 3. Schließen Sie das Netzanschlusskabel des TOPAX-Reglers an einer externen Stromversorgung an. ü Die Elektrik der Messwassertafel wurde erfolgreich installiert. GEFAHR Lebensgefahr durch Stromschläge! 7.4 Installation der Hydraulik Spannungsführende Teile können Ihnen tödliche Verletzungen zufügen. -
Seite 22: Temperatursensor
Messwassertafel EASYPRO CD / CP Betriebsanleitung 7.5.2 Messzelle Desinfektion 3. Verbinden Sie die Messzelle mit den Anschlusskabeln. ü Die Messzelle der Messwassertafel wurden erfolgreich Die Messzelle DMZ-3 zur Messung des Desinfektionsgrades (freies Chlor) installiert. muss direkt im Gehäuse des TOPAX-Reglers angeschlossen werden. Die Gegenelektrode ist bereits fest in der Armatur eingebaut und mit dem Regler verbunden. -
Seite 23: Led Steuerung
Messwassertafel EASYPRO CD / CP Betriebsanleitung 7.6 LED Steuerung Die Messwassertafel ist mit LEDs ausgestattet, die Messwassermangel oder eine Überschreitung von Grenzwerten anzeigen. Dieses Kapitel beschreibt die Aktivierung der LED-Steuerung. Die Einstellung für den DIN-Kontakt muss auf „Optokoppler“ stehen. Sonst leuchten die LEDs dauerhaft rot. -
Seite 24: Inbetriebnahme
3. Lesen Sie die Durchflussmenge am Durchflusswächter (Pos. 6) ab. Dieses Kapitel führt Sie durch die Inbetriebnahme der Messwassertafel EASYPRO CD / CP. Für die Inbetriebnahme müssen mindestens 24 Sie ist korrekt eingestellt, wenn die Oberkante des Schwebekörpers Stunden eingeplant werden, um den TOPAX-Regler korrekt justieren zu auf der eingekerbten Markierung liegt. -
Seite 25: Justierung Der Messzelle Desinfektion
Messwassertafel EASYPRO CD / CP Betriebsanleitung 9 Bedienung 8.3 Justierung der Messzelle Desinfektion Auf der Messwassertafel EASYPRO CD / CP ist ein TOPAX-Regler installiert. Lesen Sie zur Bedienung die im Lieferumfang enthaltene HINWEIS Betriebsanleitung des TOPAX-Reglers. Schlechter Justierung vorbeugen Die Messinstrumente zur manuellen Messung neigen bei geringem Chlorgehalt zu Abweichungen und werden bei höherem Chlorgehalt... -
Seite 26: Außerbetriebnahme
5. Öffnen Sie den Zulaufhahn der Messwassertafel oder öffnen Sie den Messwasser-Zulauf extern wieder. Sie beginnt sofort mit der 10.4 Transport Messung und Regelung. ü Die Messwassertafel EASYPRO CD / CP wurde erfolgreich Handlungsvoraussetzung: kurzfristig außer und wieder in Betrieb genommen. ü Die Messwassertafel wurde entsprechend Kapitel 10.2 „Langfristige Außerbetriebnahme“... -
Seite 27: Wartung
Messwassertafel EASYPRO CD / CP Betriebsanleitung 11 Wartung 11.2 Messzellen Die Wartungsanweisungen der einzelnen Komponenten (Bspw. Durchflussregler) entnehmen Sie bitte den separaten Dokumentationen. Ersatzteile und Zubehör können Sie der aktuellen Preisliste entnehmen. HINWEIS GEFAHR Lebensdauer der Messzellen beachten! Lebensgefahr durch Stromschläge! Die Lebensdauer der Messzellen beträgt ca. -
Seite 28: Störungsbeseitigung
Messwassertafel EASYPRO CD / CP Betriebsanleitung 12 Störungsbeseitigung Nachfolgend finden Sie Angaben zum Beheben von Störungen am Gerät bzw. der Anlage. Sollte es Ihnen nicht gelingen, die Störung zu beseitigen, setzen Sie sich bitte mit dem Hersteller in Verbindung oder schicken Sie das Gerät zur Reparatur ein. -
Seite 29: Störungsbeseitigung Bei Der Messzelle Desinfektion
Messwassertafel EASYPRO CD / CP Betriebsanleitung Fehler Mögliche Ursachen Maßnahmen zur Beseitigung Messzelle nicht korrekt installiert Korrekte Installation überprüfen, korrekte Justierung überprüfen, Keine Reaktion auf pH-Pufferlösung Messzelle defekt Messzelle auf Beschädigung prüfen und ggf. ersetzen Tab. 17: Störungsbeseitigung bei der pH-Wert-Messung 12.2 Störungsbeseitigung bei der Messzelle Desinfektion... - Seite 30 Der auf der Messwassertafel EASYPRO verbaute elektronische Regler trägt das CE-Kennzeichen und hat eine eigene EU-Konformitätserklärung. Hersteller und Inverkehrbringer der Messwassertafel EASYPRO ist die: Lutz-Jesco GmbH / Am Bostelberge 19 / 30900 Wedemark / Germany Hinweis zur EU-Konformität BA-42704-01-V01 © Lutz-Jesco GmbH 2017...
-
Seite 31: Unbedenklichkeitserklärung
Messwassertafel EASYPRO CD / CP Betriebsanleitung 14 Unbedenklichkeitserklärung Bitte die Erklärung kopieren, außen an der Verpackung anbringen und mit dem Gerät einsenden! Unbedenklichkeitserklärung Bitte kopieren und für jedes Gerät separat ausfüllen! Wir übergeben Ihnen das nachfolgende Gerät zur Reparatur: Gerätebezeichnung: .............. - Seite 32 Messwassertafel EASYPRO CD / CP Betriebsanleitung 15 Gewährleistungsantrag Gewährleistungsantrag Bitte kopieren und mit dem Gerät einsenden! Bei Ausfall des Gerätes innerhalb der Gewährleistungszeit bitten wir Sie um Rücksendung im gereinigten Zustand und mit vollständig ausgefülltem Gewährleistungsantrag. Absender Firma: ........................Tel. Nr.: ......... Datum: .......
- Seite 33 Messwassertafel EASYPRO CD / CP Betriebsanleitung 16 Index Abmessungen ..................10 Personalqualifikation ................5 Allgemeine Warnhinweise ..............5 Produktbeschreibung .................8 Aufbau des Gerätes ................8 Produkthaftung ..................7 Außerbetriebnahme .................26 Sensorik Bedienen ..................24 Messzelle Desinfektion ...............22 Bestimmungsgemäße Verwendung ............7 Messzellen Redox, pH-Wert und Gesamtchlor ......22 Temperatursensor ..............22...
