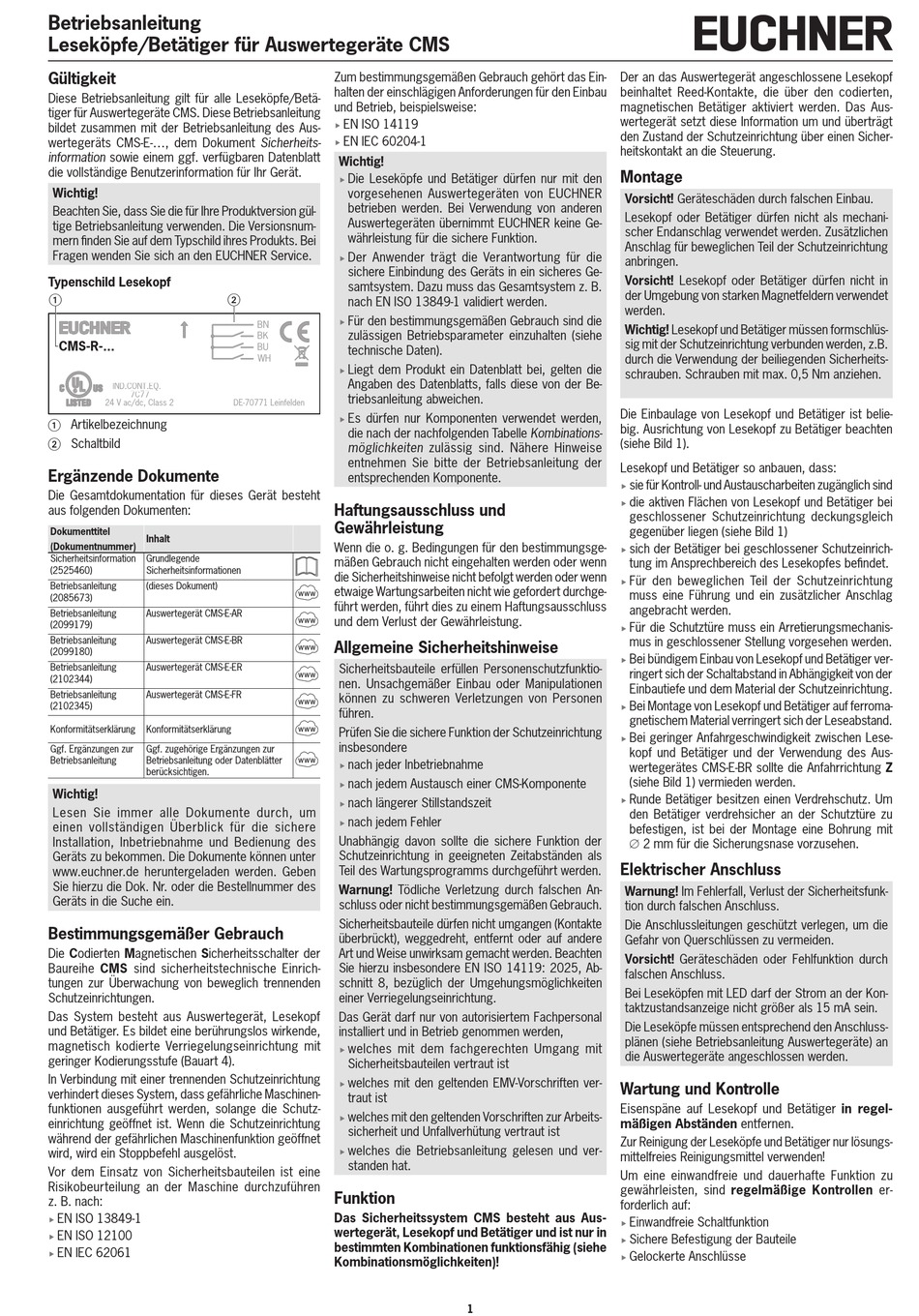

EUCHNER CMS Betriebsanleitung

Betriebsanleitung
Leseköpfe/Betätiger für Auswertegeräte CMS
Gültigkeit
Diese Betriebsanleitung gilt für alle Leseköpfe/Betä-
tiger für Auswertegeräte CMS. Diese Betriebsanleitung
bildet zusammen mit der Betriebsanleitung des Aus-
wertegeräts CMS-E-..., dem Dokument Sicherheits-
information sowie einem ggf. verfügbaren Datenblatt
die vollständige Benutzerinformation für Ihr Gerät.
Wichtig!
Beachten Sie, dass Sie die für Ihre Produktversion gül-
tige Betriebsanleitung verwenden. Die Versionsnum-
mern finden Sie auf dem Typschild ihres Produkts. Bei
Fragen wenden Sie sich an den EUCHNER Service.
Typenschild Lesekopf
CMS-R-...
IND.CONT.EQ. IND.CONT.EQ.
7C77 7C77
24 V ac/dc, Class 2 24 V ac/dc, Class 2
• Artikelbezeichnung
• Schaltbild
Ergänzende Dokumente
Die Gesamtdokumentation für dieses Gerät besteht
aus folgenden Dokumenten:
Dokumenttitel
Inhalt
(Dokumentnummer)
Sicherheitsinformation Grundlegende
(2525460) Sicherheitsinformationen
Betriebsanleitung (dieses Dokument)
(2085673)
Betriebsanleitung Auswertegerät CMS-E-AR
(2099179)
Betriebsanleitung Auswertegerät CMS-E-BR
(2099180)
Betriebsanleitung Auswertegerät CMS-E-ER
(2102344)
Betriebsanleitung Auswertegerät CMS-E-FR
(2102345)
Konformitätserklärung Konformitätserklärung
Ggf. Ergänzungen zur Ggf. zugehörige Ergänzungen zur
Betriebsanleitung Betriebsanleitung oder Datenblätter
berücksichtigen.
Wichtig!
Lesen Sie immer alle Dokumente durch, um
einen vollständigen Überblick für die sichere
Installation, Inbetriebnahme und Bedienung des
Geräts zu bekommen. Die Dokumente können unter
www.euchner.de heruntergeladen werden. Geben
Sie hierzu die Dok. Nr. oder die Bestellnummer des
Geräts in die Suche ein.
Bestimmungsgemäßer Gebrauch
Die Codierten Magnetischen Sicherheitsschalter der
Baureihe CMS sind sicherheitstechnische Einrich-
tungen zur Überwachung von beweglich trennenden
Schutzeinrichtungen.
Das System besteht aus Auswertegerät, Lesekopf
und Betätiger. Es bildet eine berührungslos wirkende,
magnetisch kodierte Verriegelungseinrichtung mit
geringer Kodierungsstufe (Bauart 4).
In Verbindung mit einer trennenden Schutzeinrichtung
verhindert dieses System, dass gefährliche Maschinen-
funktionen ausgeführt werden, solange die Schutz-
einrichtung geöffnet ist. Wenn die Schutzeinrichtung
während der gefährlichen Maschinenfunktion geöffnet
wird, wird ein Stoppbefehl ausgelöst.
Vor dem Einsatz von Sicherheitsbauteilen ist eine
Risikobeurteilung an der Maschine durchzuführen
z. B. nach:
EN ISO 13849-1
f
EN ISO 12100
f
EN IEC 62061
f
Zum bestimmungsgemäßen Gebrauch gehört das Ein-
halten der einschlägigen Anforderungen für den Einbau
und Betrieb, beispielsweise:
EN ISO 14119
f
EN IEC 60204-1
f
Wichtig!
Die Leseköpfe und Betätiger dürfen nur mit den
f
vorgesehenen Auswertegeräten von EUCHNER
betrieben werden. Bei Verwendung von anderen
Auswertegeräten übernimmt EUCHNER keine Ge-
währleistung für die sichere Funktion.
Der Anwender trägt die Verantwortung für die
f
sichere Einbindung des Geräts in ein sicheres Ge-
samtsystem. Dazu muss das Gesamtsystem z. B.
nach EN ISO 13849-1 validiert werden.
Für den bestimmungsgemäßen Gebrauch sind die
BN BN f
zulässigen Betriebsparameter einzuhalten (siehe
BK BK
BU BU
technische Daten).
WH WH
Liegt dem Produkt ein Datenblatt bei, gelten die
f
Angaben des Datenblatts, falls diese von der Be-
triebsanleitung abweichen.
DE-70771 Leinfelden DE-70771 Leinfelden
Es dürfen nur Komponenten verwendet werden,
f
die nach der nachfolgenden Tabelle Kombinations-
möglichkeiten zulässig sind. Nähere Hinweise
entnehmen Sie bitte der Betriebsanleitung der
entsprechenden Komponente.
Haftungsausschluss und
Gewährleistung
Wenn die o. g. Bedingungen für den bestimmungsge-
mäßen Gebrauch nicht eingehalten werden oder wenn
die Sicherheitshinweise nicht befolgt werden oder wenn
etwaige Wartungsarbeiten nicht wie gefordert durchge-
www
führt werden, führt dies zu einem Haftungsausschluss
und dem Verlust der Gewährleistung.
www
Allgemeine Sicherheitshinweise
www
Sicherheitsbauteile erfüllen Personenschutzfunktio-
www
nen. Unsachgemäßer Einbau oder Manipulationen
können zu schweren Verletzungen von Personen
www
führen.
www
Prüfen Sie die sichere Funktion der Schutzeinrichtung
insbesondere
www
nach jeder Inbetriebnahme
f
nach jedem Austausch einer CMS-Komponente
f
nach längerer Stillstandszeit
f
nach jedem Fehler
f
Unabhängig davon sollte die sichere Funktion der
Schutzeinrichtung in geeigneten Zeitabständen als
Teil des Wartungsprogramms durchgeführt werden.
Warnung! Tödliche Verletzung durch falschen An-
schluss oder nicht bestimmungsgemäßen Gebrauch.
Sicherheitsbauteile dürfen nicht umgangen (Kontakte
überbrückt), weggedreht, entfernt oder auf andere
Art und Weise unwirksam gemacht werden. Beachten
Sie hierzu insbesondere EN ISO 14119: 2025, Ab-
schnitt 8, bezüglich der Umgehungsmöglichkeiten
einer Verriegelungseinrichtung.
Das Gerät darf nur von autorisiertem Fachpersonal
installiert und in Betrieb genommen werden,
welches mit dem fachgerechten Umgang mit
f
Sicherheitsbauteilen vertraut ist
welches mit den geltenden EMV-Vorschriften ver-
f
traut ist
welches mit den geltenden Vorschriften zur Arbeits-
f
sicherheit und Unfallverhütung vertraut ist
welches die Betriebsanleitung gelesen und ver-
f
standen hat.
Funktion
Das Sicherheitssystem CMS besteht aus Aus-
wertegerät, Lesekopf und Betätiger und ist nur in
bestimmten Kombinationen funktionsfähig (siehe
Kombinationsmöglichkeiten)!
Der an das Auswertegerät angeschlossene Lesekopf
beinhaltet Reed-Kontakte, die über den codierten,
magnetischen Betätiger aktiviert werden. Das Aus-
wertegerät setzt diese Information um und überträgt
den Zustand der Schutzeinrichtung über einen Sicher-
heitskontakt an die Steuerung.
Montage
Vorsicht! Geräteschäden durch falschen Einbau.
Lesekopf oder Betätiger dürfen nicht als mechani-
scher Endanschlag verwendet werden. Zusätzlichen
Anschlag für beweglichen Teil der Schutzeinrichtung
anbringen.
Vorsicht! Lesekopf oder Betätiger dürfen nicht in
der Umgebung von starken Magnetfeldern verwendet
werden.
Wichtig! Lesekopf und Betätiger müssen formschlüs-
sig mit der Schutzeinrichtung verbunden werden, z.B.
durch die Verwendung der beiliegenden Sicherheits-
schrauben. Schrauben mit max. 0,5 Nm anziehen.
Die Einbaulage von Lesekopf und Betätiger ist belie-
big. Ausrichtung von Lesekopf zu Betätiger beachten
(siehe Bild 1).
Lesekopf und Betätiger so anbauen, dass:
sie für Kontroll- und Austauscharbeiten zugänglich sind
f
die aktiven Flächen von Lesekopf und Betätiger bei
f
geschlossener Schutzeinrichtung deckungsgleich
gegenüber liegen (siehe Bild 1)
sich der Betätiger bei geschlossener Schutzeinrich-
f
tung im Ansprechbereich des Lesekopfes befindet.
Für den beweglichen Teil der Schutzeinrichtung
f
muss eine Führung und ein zusätzlicher Anschlag
angebracht werden.
Für die Schutztüre muss ein Arretierungsmechanis-
f
mus in geschlossener Stellung vorgesehen werden.
Bei bündigem Einbau von Lesekopf und Betätiger ver-
f
ringert sich der Schaltabstand in Abhängigkeit von der
Einbautiefe und dem Material der Schutzeinrichtung.
Bei Montage von Lesekopf und Betätiger auf ferroma-
f
gnetischem Material verringert sich der Leseabstand.
Bei geringer Anfahrgeschwindigkeit zwischen Lese-
f
kopf und Betätiger und der Verwendung des Aus-
wertegerätes CMS-E-BR sollte die Anfahrrichtung Z
(siehe Bild 1) vermieden werden.
Runde Betätiger besitzen einen Verdrehschutz. Um
f
den Betätiger verdrehsicher an der Schutztüre zu
befestigen, ist bei der Montage eine Bohrung mit
∅ 2 mm für die Sicherungsnase vorzusehen.
Elektrischer Anschluss
Warnung! Im Fehlerfall, Verlust der Sicherheitsfunk-
tion durch falschen Anschluss.
Die Anschlussleitungen geschützt verlegen, um die
Gefahr von Querschlüssen zu vermeiden.
Vorsicht! Geräteschäden oder Fehlfunktion durch
falschen Anschluss.
Bei Leseköpfen mit LED darf der Strom an der Kon-
taktzustandsanzeige nicht größer als 15 mA sein.
Die Leseköpfe müssen entsprechend den Anschluss-
plänen (siehe Betriebsanleitung Auswertegeräte) an
die Auswertegeräte angeschlossen werden.
Wartung und Kontrolle
Eisenspäne auf Lesekopf und Betätiger in regel-
mäßigen Abständen entfernen.
Zur Reinigung der Leseköpfe und Betätiger nur lösungs-
mittelfreies Reinigungsmittel verwenden!
Um eine einwandfreie und dauerhafte Funktion zu
gewährleisten, sind regelmäßige Kontrollen er-
forderlich auf:
Einwandfreie Schaltfunktion
f
Sichere Befestigung der Bauteile
f
Gelockerte Anschlüsse
f
