embru 6512 Bedienungsanleitung Seite 7

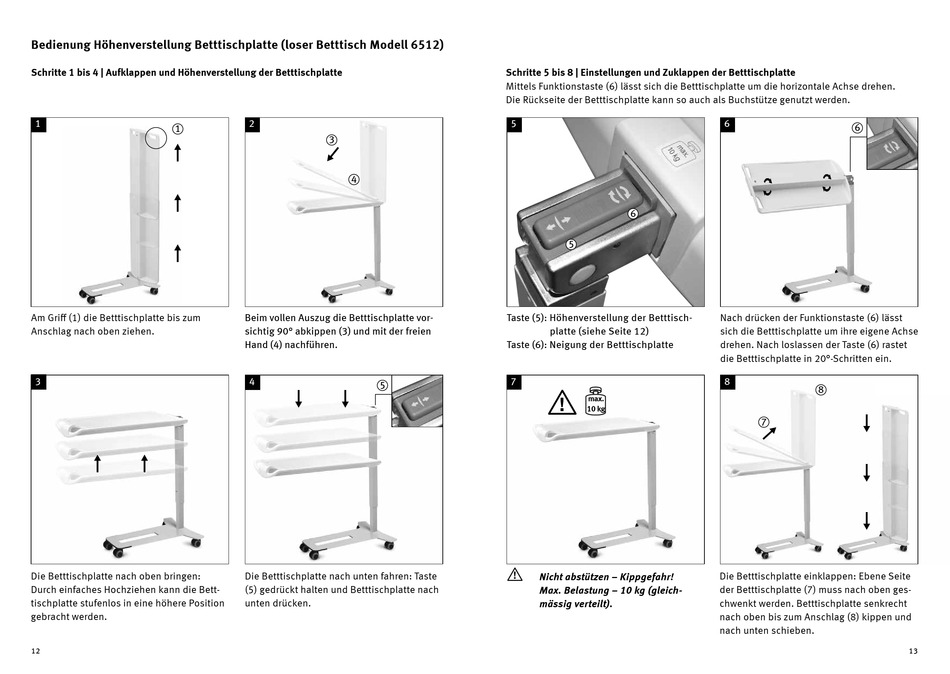

Bedienung Höhenverstellung Betttischplatte (loser Betttisch Modell 6512)
Schritte 1 bis 4 | Aufklappen und Höhenverstellung der Betttischplatte
1
1
 
 
 
Am Griff (1) die Betttischplatte bis zum
Anschlag nach oben ziehen.
3
   
Die Betttischplatte nach oben bringen:
Durch einfaches Hochziehen kann die Bett-
tischplatte stufenlos in eine höhere Position
gebracht werden.
12
2
3
4
Beim vollen Auszug die Betttischplatte vor-
sichtig 90° abkippen (3) und mit der freien
Hand (4) nachführen.
4
5
   
Die Betttischplatte nach unten fahren: Taste
(5) gedrückt halten und Betttischplatte nach
unten drücken.
Schritte 5 bis 8 | Einstellungen und Zuklappen der Betttischplatte
Mittels Funktionstaste (6) lässt sich die Betttischplatte um die horizontale Achse drehen.
Die Rückseite der Betttischplatte kann so auch als Buchstütze genutzt werden.
5
6
5
Taste (5): Höhenverstellung der Betttisch-
platte (siehe Seite 12)
Taste (6): Neigung der Betttischplatte
7
!
max.
10 kg
!
Nicht abstützen – Kippgefahr!
Max. Belastung – 10 kg (gleich-
mässig verteilt).
6
6
Nach drücken der Funktionstaste (6) lässt
sich die Betttischplatte um ihre eigene Achse
drehen. Nach loslassen der Taste (6) rastet
die Betttischplatte in 20°-Schritten ein.
8
8
 
7
 
 
Die Betttischplatte einklappen: Ebene Seite
der Betttischplatte (7) muss nach oben ges-
chwenkt werden. Betttischplatte senkrecht
nach oben bis zum Anschlag (8) kippen und
nach unten schieben.
13
