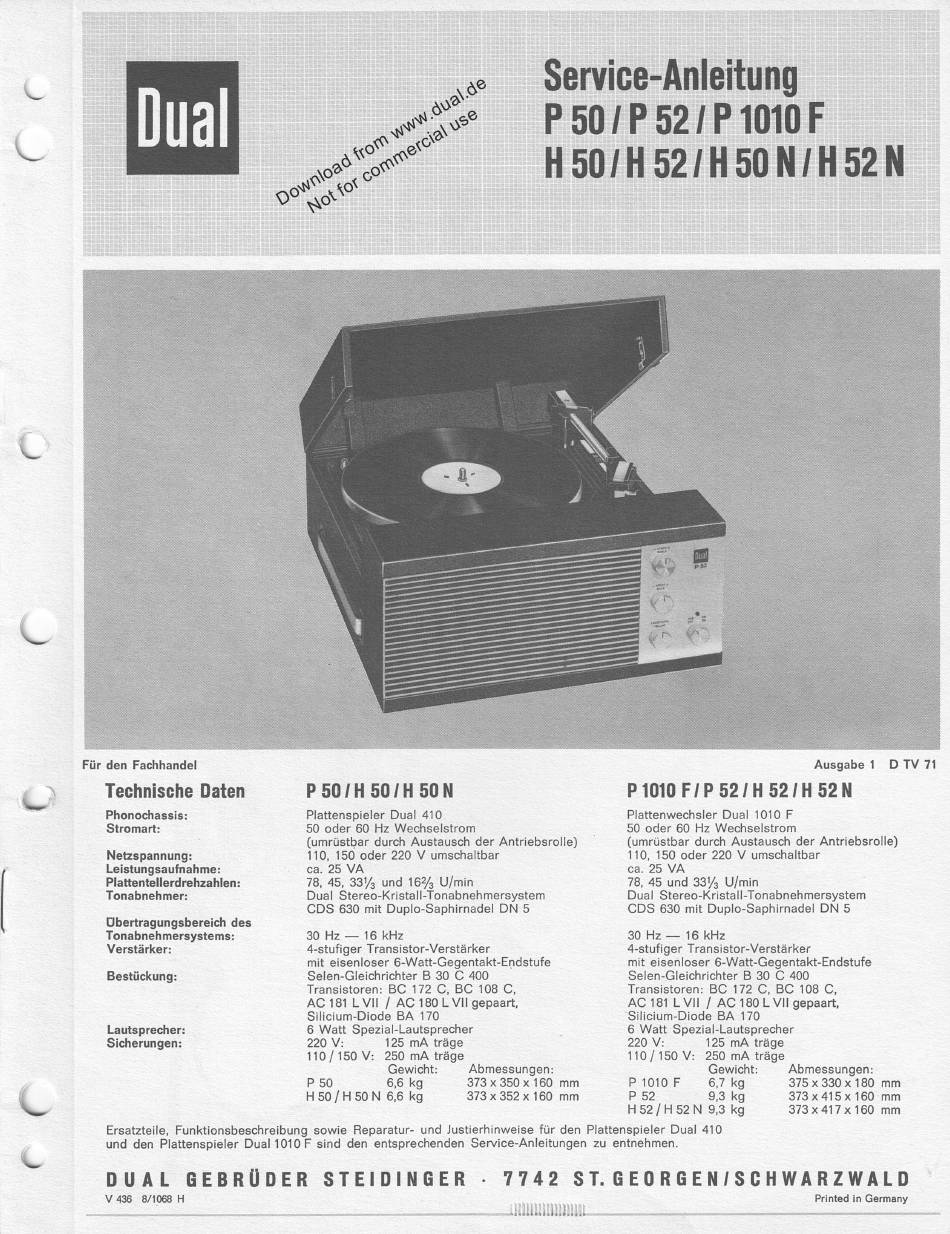

Dual P 50 Serviceanleitung

Dual
Für den Fachhandel
Technische Daten
Phonochassis:
Stromart:
Netzspannung:
Leistungsaufnahme:
Plattentellerdrehzahlen:
Tonabnehmer:
Obertragungsbereich des
Tonabnehmersystems:
Verstärker:
Bestückung:
Lautsprecher:
Sicherungen:
Service-Anleitung
P501P521P1010F
H501H521H50N1H52N
P50/H501H5ON
Plattenspieler Dual 410
50 oder 60 Hz Wechselstrom
(umrüstf?ar durch Austausch der Antriebsrolle)
110, 150 oder 220 V umschaltbar
ca. 25 VA
78, 45, 331 / 3 und 162/3 U/min
Dual Stereo-Kristall-Tonabnehmersystem
CDS 630 mit Duplo-Saphirnadel DN 5
30 Hz — 16 kHz
4-stufiger Transistor-Verstärker
mit eisenloser 6-Watt-Gegentakt-Endstufe
Selen-Gleichrichter B 30 C 400
Transistoren: BC 172 C, BC 108 C,
AC 181 L VII / AC 180 L VII gepaart,
Silicium-Diode BA 170
6 Watt Spezial-Lautsprecher
220 V: 125 mA träge
110 / 150 V: 250 mA träge
Gewicht:
Abmessungen:
P50
6,6 kg 373 x 350 x 160 mm
H 50 / H 50 N 6,6 kg
373 x 352 x 160 mm
Ausgabe 1 D TV 71
P1010FIP521H521H52N
Plattenwechsler Dual 1010 F
50 oder 60 Hz Wechselstrom
(umrüstbar durch Austausch der Antriebsrolle)
110, 150 oder 220 V umschaltbar
ca. 25 VA
78, 45 und 331/3 U/min
Dual Stereo-Kristall-Tonabnehmersystem
CDS 630 mit Duplo-Saphirnadel DN 5
30 Hz — 16 kHz
4-stufiger Transistor-Verstärker
mit eisenloser 6-Watt-Gegentakt-Endstufe
Selen-Gleichrichter B 30 C 400
Transistoren: BC 172 C, BC 108 C,
AC 181 L VII / AC 180 L VII gepaart,
Silicium-Diode BA 170
6 Watt Spezial-Lautsprecher
220 V: 125 mA träge
110 / 150 V: 250 mA träge
Gewicht: Abmessungen:
P1010 F 6,7 kg 375 x 330 x 180
P52 9,3 kg 373 x 415x 160
H 52 / H 52 N 9,3 kg 373 x 417 x 160
Ersatzteile, Funktionsbeschreibung sowie Reparatur- und Justierhinweise für den Plattenspieler Dual 410
und den Plattenspieler Dual 1010 F sind den entsprechenden Service-Anleitungen zu entnehmen.
DUAL GEBRÜDER STEIDINGER • 7 7 4 2 ST.GEORGENISCHWARZWALD
V436 8/1068 H Printed
in Germany
