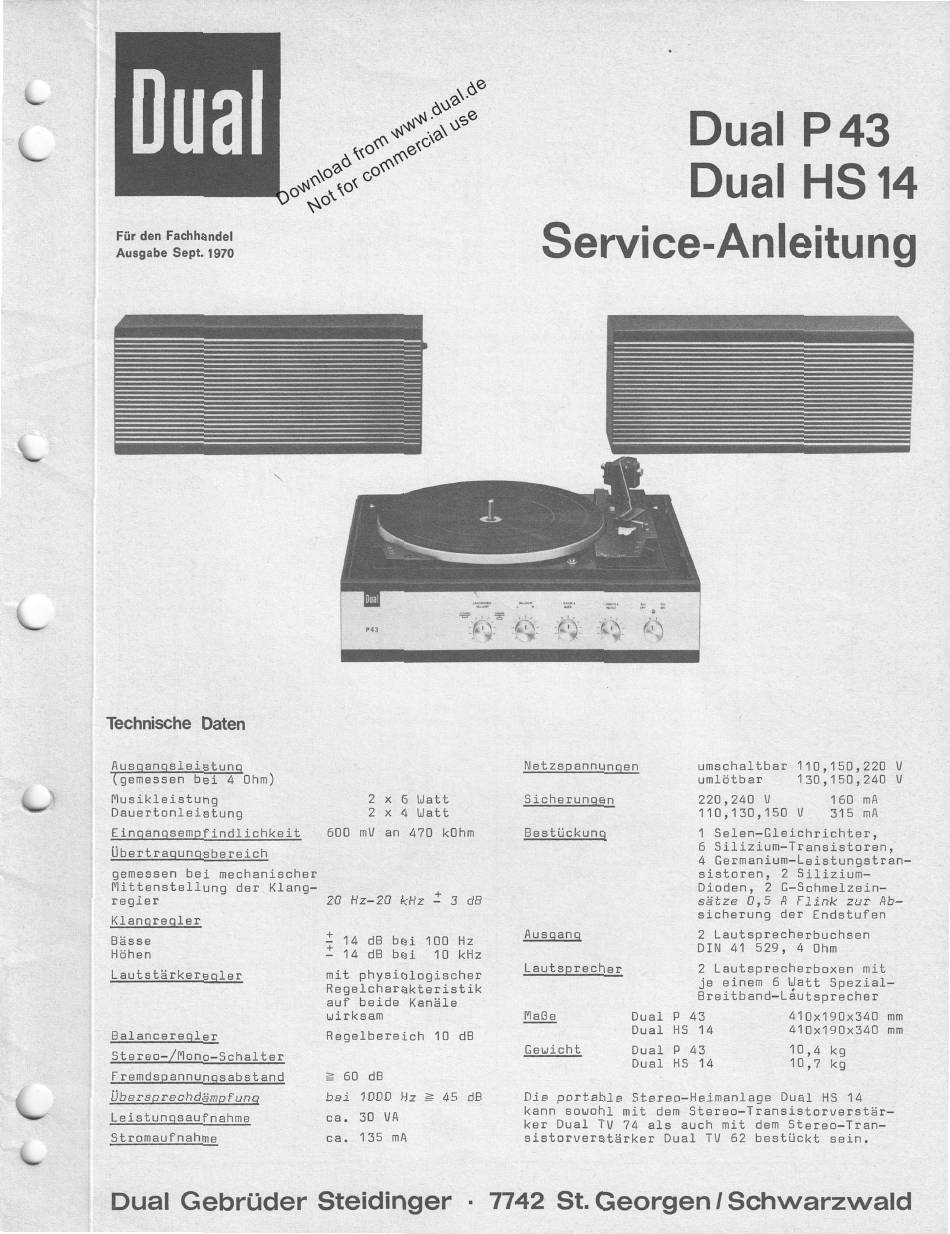

Dual P 43 Serviceanleitung

Dual
Für den Fachhandel
Ausgabe Sept. 1970
Technische Daten
Ausgangsleistung .
(gemessen bei 4 Ohm)
Musikleistung
Dauertonleistung
Eingangsempfindlichkeit
Übertraqunqsbereich
gemessen bei mechanischer
Mittenstellung der Klang—
regler
Klangregler
Bässe
Höhen
Lautstärkereqler
Balancereqler
Stereo—/Mono—Schalter
Fremdspannunqsabstand
Übersprechdämpfunq
Leistunqsaufnahme
Stromaufnahme
0
2 x 6 Watt
2 x 4 Watt
600 mV an 470 kOhm
20 Hz-20 kHz 3 da
7 14 da bei 100 Hz
— 14 dB bei
10 kHz
mit physiologischer
Regelcharakteristik
auf beide Kanäle
wirksam
Regelbereich 10 dB
60 da
bei 1000 Hz 45 dB
ca. 30 VA
ca. 135 mA
Dual P43
Dual HS 14
Service -Anleitung
Netzspannungen
Sicherungen
Bestückung
Ausgang
Lautsprecher
Maße
Gewicht
umschaltbar 110,150,220 V
umlötbar 130,150,240 V
220,240 V
160 mA
110,130,150 V 315 mA
1 Selen—Gleichrichter,
6 Silizium—Transistoren,
4 Germanium—Leistungstran—
sistoren, 2 Silizium —
Dioden, 2 G—Schmelzein—
sätze 0,5 A Flink zur Ab—
sicherung der Endstufen
2 Lautsprecherbuchsen
DIN 41 529, 4 Ohm
2 Lautsprecherboxen mit
je einem 6 Watt Spezial—
Breitband —Lautsprecher
Dual P 43
Dual HS 14
Dual P 43
Dual HS 14
410x190x340 mm
410x190x340 mm
10,4 kg
10,7 kg
Die portable Stereo—Heimanlage Dual HS 14
kann sowohl mit dem Stereo—Transistorverstär—
ker Dual TV 74 als auch mit dem Stereo—Tran—
sistorverstärker Dual TV 62 bestückt sein.
Dual Gebrüder Steidinger • 7742 St. Georgen1Schwarzwald
