Dual
Ausgabe August 1971
11813
Technische Daten
Ausgangsleistung (gemessen an 4 Ohm)
Musikleistung
2 x 6 Watt
Dauer tonleistung
2 x 4 Watt
Eingangsempfindlichkeit
400 mV an 470 kOhm
Übertragungsbereich
gemessen bei mechanischer Mittenstellung der Klangregler
20 Hz —20 kHz ± 3 dB
Klangregler
Bässe
Höhen
+ 14 dB bei 100 Hz
+ 14 dB bei 10 kHz
Lautstärkeregler
mit physiologischer Regelcharakteristik auf beide Kanäle wirksam
Balanceregler
Stereo/Mono-Schalter
Fremdspannungsabstand
Übersprechdämpfung
Leistungsaufnahme
Stromaufnahme
Regelbereich 10 dB
60 dB
bei 1000 Hz
45 dB
ca. 30 VA
ca. 135 mA

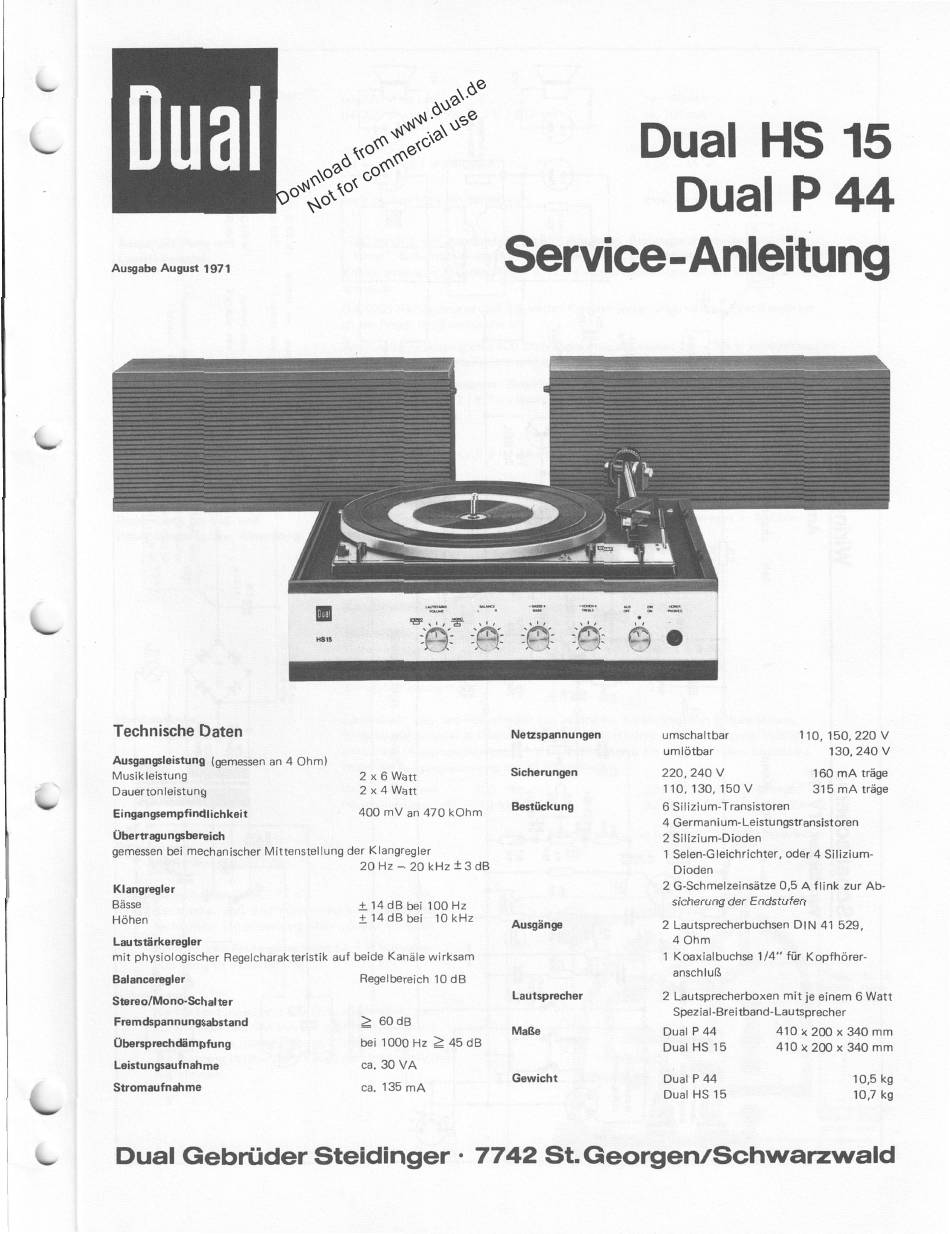

Dual HS 15
Dual P 44
Service-Anleitung
Netzspannungen
Sicherungen
Bestückung
Ausgänge
Lautsprecher
Maße
Gewicht
umschaltbar
umlötbar
220, 240 V
110, 130, 150 V
6 Silizium-Transistoren
4 Germanium-Leistungstransistoren
2 Silizium-Dioden
1 Selen-Gleichrichter, oder 4 Silizium-
Dioden
2 G-Schmelzeinsätze 0,5 A flink zur Ab-
sicherung der Endstufen
2 Lautsprecherbuchsen DIN 41 529,
4 Ohm
1 Koaxialbuchse 1/4" für Kopfhörer-
anschluß
110, 150, 220 V
130, 240 V
160 mA träge
315 mA träge
2 Lautsprecherboxen mit je einem 6 Watt
Spezial-Breitband-Lautsprecher
Dual P 44
410 x 200 x 340 mm
Dual HS 15
410 x 200 x 340 mm
Dual P 44
Dual HS 15
10,5 kg
10,7 kg
L.
Dual Gebrüder Steldinger • 7742 St. Georgen/Schwarzwald
