Abgabeterminal
Seite 9/24

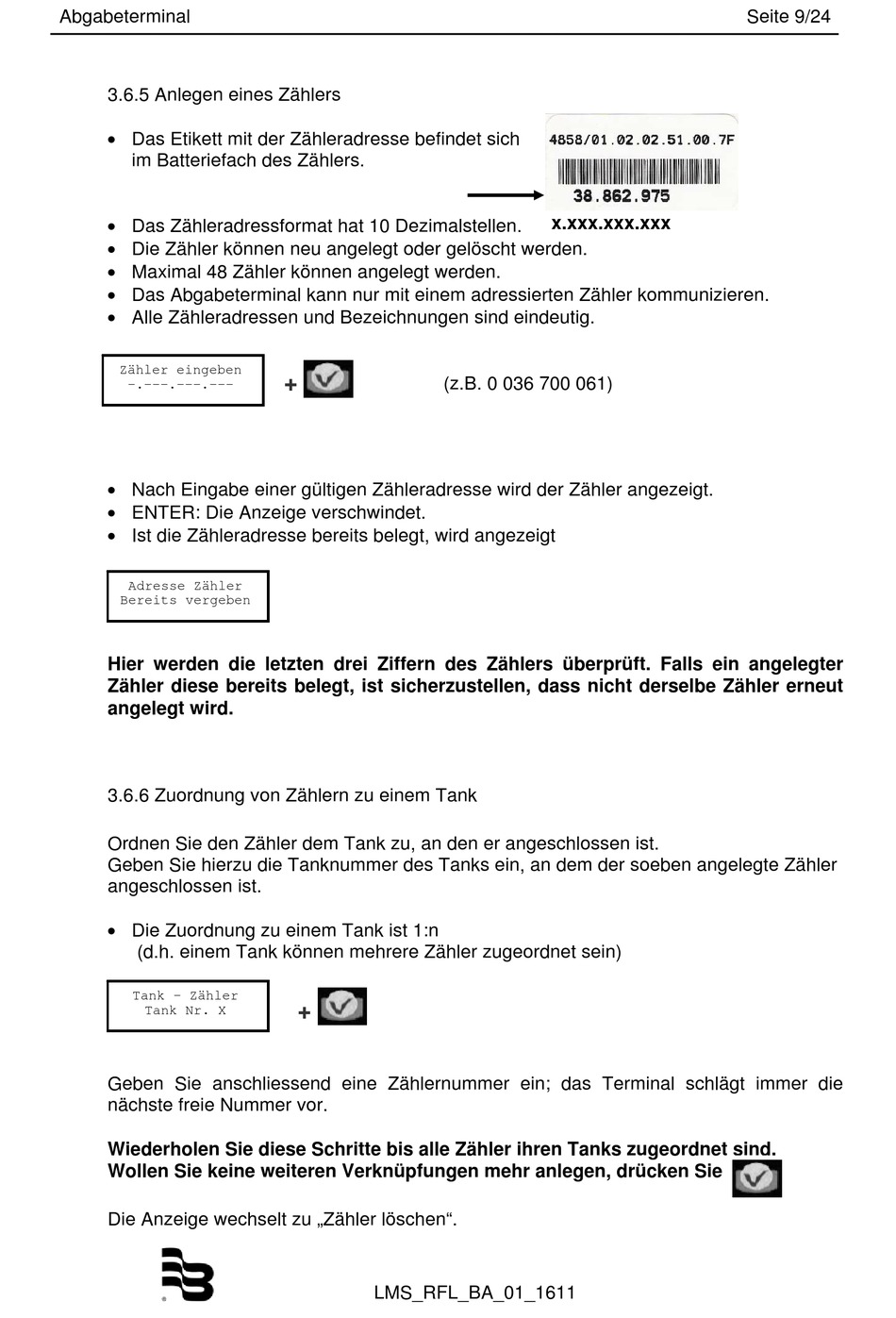

3.6.5 Anlegen eines Zählers
Das Etikett mit der Zähleradresse befindet sich
im Batteriefach des Zählers.
Das Zähleradressformat hat 10 Dezimalstellen.
x.xxx.xxx.xxx
Die Zähler können neu angelegt oder gelöscht werden.
Maximal 48 Zähler können angelegt werden.
Das Abgabeterminal kann nur mit einem adressierten Zähler kommunizieren.
Alle Zähleradressen und Bezeichnungen sind eindeutig.
Zähler eingeben
+
(z.B. 0 036 700 061)
-.---.---.---
Nach Eingabe einer gültigen Zähleradresse wird der Zähler angezeigt.
ENTER: Die Anzeige verschwindet.
Ist die Zähleradresse bereits belegt, wird angezeigt
Adresse Zähler
Bereits vergeben
Hier werden die letzten drei Ziffern des Zählers überprüft. Falls ein angelegter
Zähler diese bereits belegt, ist sicherzustellen, dass nicht derselbe Zähler erneut
angelegt wird.
3.6.6 Zuordnung von Zählern zu einem Tank
Ordnen Sie den Zähler dem Tank zu, an den er angeschlossen ist.
Geben Sie hierzu die Tanknummer des Tanks ein, an dem der soeben angelegte Zähler
angeschlossen ist.
Die Zuordnung zu einem Tank ist 1:n
(d.h. einem Tank können mehrere Zähler zugeordnet sein)
Tank - Zähler
+
Tank Nr. X
Geben Sie anschliessend eine Zählernummer ein; das Terminal schlägt immer die
nächste freie Nummer vor.
Wiederholen Sie diese Schritte bis alle Zähler ihren Tanks zugeordnet sind.
Wollen Sie keine weiteren Verknüpfungen mehr anlegen, drücken Sie
Die Anzeige wechselt zu „Zähler löschen".
LMS_RFL_BA_01_1611
