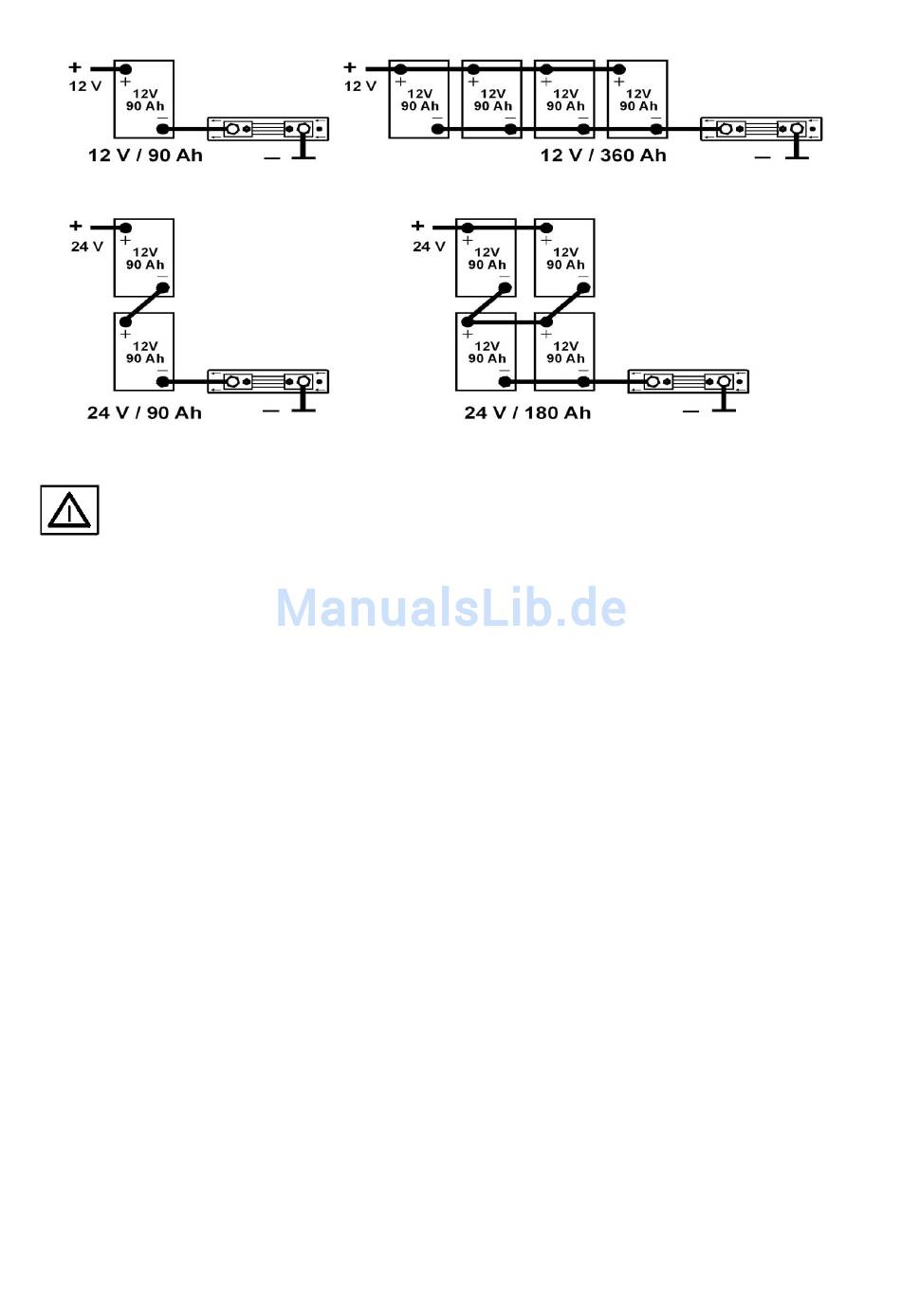

Batterieverbände:
Am Minuspol (-) der Batterie bzw. am Minuspol des gesamten Batterie-Verbandes darf sich außer dem
Mess-Shunt kein weiterer Anschluss mehr befinden! Dies betrifft Verbraucher, Fahrzeugmasse, sowie
auch Ladegeräte.
Diese werden weiterhin entweder an der Karosserie (Masse) oder bei isolierten Fahrzeugaufbauten an der
Minus-Verteilung angeschlossen. Siehe Anschlussplan.
Massebänder an den Anschlussschrauben M8 des Mess-Shunt so verschrauben, dass ein Anschluss mit dem
Minuspol der Batterie und der andere Anschluss mit der Karosserie verbunden ist. Die Pfeile auf dem Sockel des
Mess-Shunt müssen dabei in Richtung Batterie zeigen (siehe Anschluss-Übersicht).
Anschlüsse am Mess-Shunt immer fest anziehen, damit hier keine Übergangswiderstände entstehen können. Bei
hoher Dauerbelastung von 200 A bzw. 400 A kann sich der Mess-Shunt erwärmen. Batterieraum belüften (Gase).
Anschlussklemmen
Anschluss +B1 (Bordbatterie)
Für die Messung der Spannung der Bordbatterie muss von dieser Klemme eine direkte Verbindung zum Pluspol der
Bordbatterie hergestellt werden. Die Leitung ist direkt an der Batterie mit einer 3 A-Sicherung abzusichern. Der
Leitungsquerschnitt sollte mind. 0,75 mm² betragen. Über diesen Anschluss wird der MT 4000 iQ außerdem mit
Strom versorgt und auch der Schaltausgang bezieht hierher seinen Strom.
Anschluss +B2 (Startbatterie)
Um die Spannung der Startbatterie messen zu können, muss von dieser Klemme eine direkte Verbindung zum
Pluspol der Startbatterie hergestellt werden. Die Anschlussleitung ist direkt an der Batterie mit einer 3 A-Sicherung
abzusichern. Der Leitungsquerschnitt sollte mind. 0,75 mm² betragen.
Anschluss Out (Schaltausgang)
Es steht ein frei programmierbarer Schaltausgang zur Verfügung. Dieser kann, je nach Einstellung, als Schaltuhr
oder zur Kapazitätsabschaltung verwendet werde.
Im aktiven Zustand (Ein) steht hier die Batteriespannung (+ 12 V oder + 24 V) zur Verfügung und ist gegen
Überlastung durch eine selbstrückstellende 0,5 A-Sicherung geschützt. Zur Verstärkung des Schaltausgangs kann ein
Umschaltrelais zwischengeschaltet werden.
Temperaturfühler
An den beiden Klemmen der Anzeige-Einheit wird der mitgelieferte Temperaturfühler angeschlossen. Dieser
kann mit mind. 0,5 mm² Kabel um bis zu 10 m verlängert werden und zur Messung der Außentemperatur auch außen
montiert werden. Die Polung (Plus / Minus) spielt keine Rolle.
Der Fühler für die Innentemperatur ist direkt hinter der Frontplatte des MT 4000 iQ integriert. Je nach
Einbausituation kann daher die gemessene Innentemperatur von der Temperatur im Wohnraum abweichen.
- 2 -
