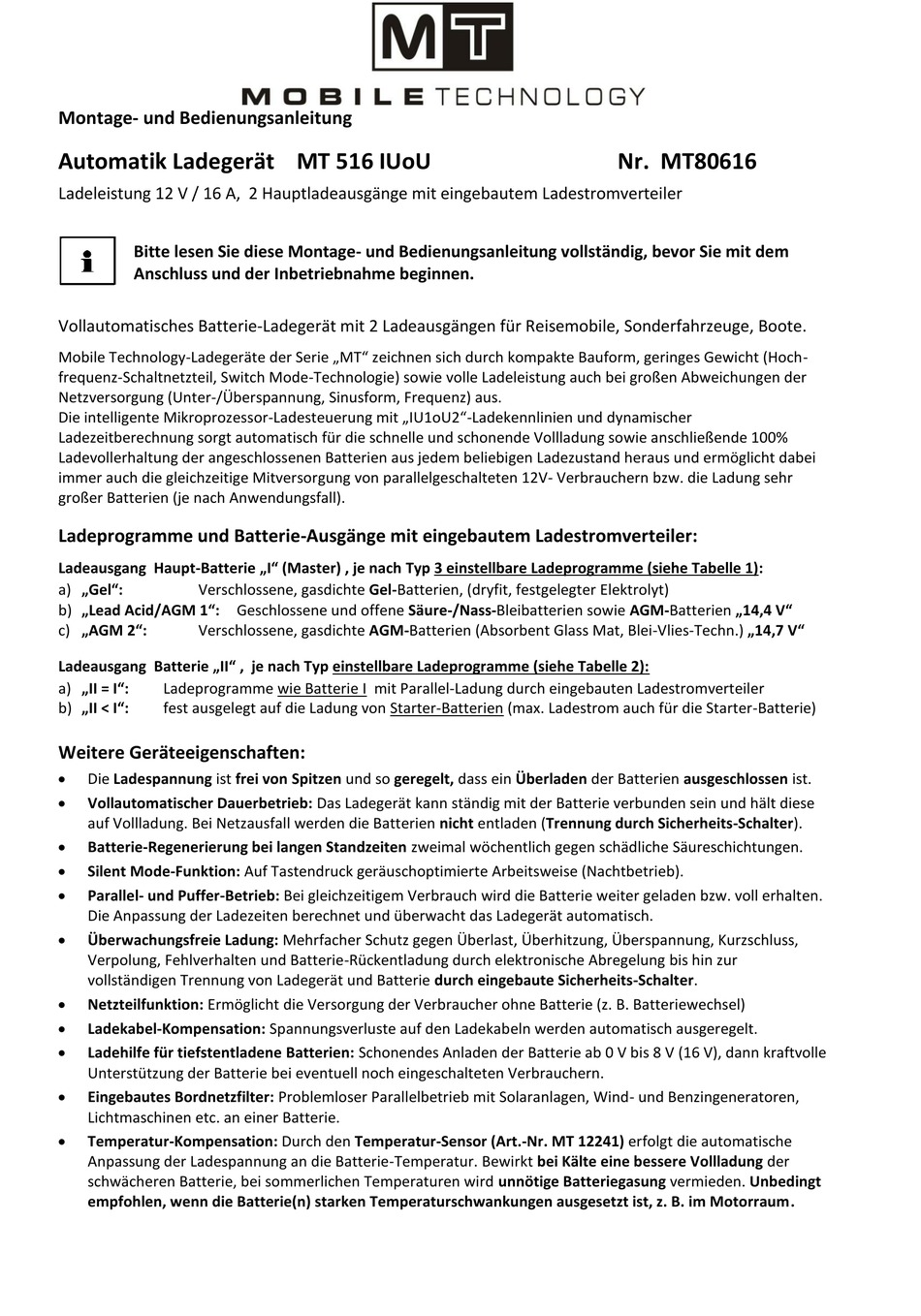

Montage- und Bedienungsanleitung
Automatik Ladegerät MT 516 IUoU
Ladeleistung 12 V / 16 A, 2 Hauptladeausgänge mit eingebautem Ladestromverteiler
Bitte lesen Sie diese Montage- und Bedienungsanleitung vollständig, bevor Sie mit dem
Anschluss und der Inbetriebnahme beginnen.
Vollautomatisches Batterie-Ladegerät mit 2 Ladeausgängen für Reisemobile, Sonderfahrzeuge, Boote.
Mobile Technology-Ladegeräte der Serie „MT" zeichnen sich durch kompakte Bauform, geringes Gewicht (Hoch-
frequenz-Schaltnetzteil, Switch Mode-Technologie) sowie volle Ladeleistung auch bei großen Abweichungen der
Netzversorgung (Unter-/Überspannung, Sinusform, Frequenz) aus.
Die intelligente Mikroprozessor-Ladesteuerung mit „IU1oU2"-Ladekennlinien und dynamischer
Ladezeitberechnung sorgt automatisch für die schnelle und schonende Vollladung sowie anschließende 100%
Ladevollerhaltung der angeschlossenen Batterien aus jedem beliebigen Ladezustand heraus und ermöglicht dabei
immer auch die gleichzeitige Mitversorgung von parallelgeschalteten 12V- Verbrauchern bzw. die Ladung sehr
großer Batterien (je nach Anwendungsfall).
Ladeprogramme und Batterie-Ausgänge mit eingebautem Ladestromverteiler:
Ladeausgang Haupt-Batterie „I" (Master) , je nach Typ 3 einstellbare Ladeprogramme (siehe Tabelle 1):
a) „Gel":
Verschlossene, gasdichte Gel-Batterien, (dryfit, festgelegter Elektrolyt)
b) „Lead Acid/AGM 1": Geschlossene und offene Säure-/Nass-Bleibatterien sowie AGM-Batterien „14,4 V"
c) „AGM 2":
Verschlossene, gasdichte AGM-Batterien (Absorbent Glass Mat, Blei-Vlies-Techn.) „14,7 V"
Ladeausgang Batterie „II" , je nach Typ einstellbare Ladeprogramme (siehe Tabelle 2):
a) „II = I":
Ladeprogramme wie Batterie I mit Parallel-Ladung durch eingebauten Ladestromverteiler
b) „II < I":
fest ausgelegt auf die Ladung von Starter-Batterien (max. Ladestrom auch für die Starter-Batterie)
Weitere Geräteeigenschaften:
Die Ladespannung ist frei von Spitzen und so geregelt, dass ein Überladen der Batterien ausgeschlossen ist.
Vollautomatischer Dauerbetrieb: Das Ladegerät kann ständig mit der Batterie verbunden sein und hält diese
auf Vollladung. Bei Netzausfall werden die Batterien nicht entladen (Trennung durch Sicherheits-Schalter).
Batterie-Regenerierung bei langen Standzeiten zweimal wöchentlich gegen schädliche Säureschichtungen.
Silent Mode-Funktion: Auf Tastendruck geräuschoptimierte Arbeitsweise (Nachtbetrieb).
Parallel- und Puffer-Betrieb: Bei gleichzeitigem Verbrauch wird die Batterie weiter geladen bzw. voll erhalten.
Die Anpassung der Ladezeiten berechnet und überwacht das Ladegerät automatisch.
Überwachungsfreie Ladung: Mehrfacher Schutz gegen Überlast, Überhitzung, Überspannung, Kurzschluss,
Verpolung, Fehlverhalten und Batterie-Rückentladung durch elektronische Abregelung bis hin zur
vollständigen Trennung von Ladegerät und Batterie durch eingebaute Sicherheits-Schalter.
Netzteilfunktion: Ermöglicht die Versorgung der Verbraucher ohne Batterie (z. B. Batteriewechsel)
Ladekabel-Kompensation: Spannungsverluste auf den Ladekabeln werden automatisch ausgeregelt.
Ladehilfe für tiefstentladene Batterien: Schonendes Anladen der Batterie ab 0 V bis 8 V (16 V), dann kraftvolle
Unterstützung der Batterie bei eventuell noch eingeschalteten Verbrauchern.
Eingebautes Bordnetzfilter: Problemloser Parallelbetrieb mit Solaranlagen, Wind- und Benzingeneratoren,
Lichtmaschinen etc. an einer Batterie.
Temperatur-Kompensation: Durch den Temperatur-Sensor (Art.-Nr. MT 12241) erfolgt die automatische
Anpassung der Ladespannung an die Batterie-Temperatur. Bewirkt bei Kälte eine bessere Vollladung der
schwächeren Batterie, bei sommerlichen Temperaturen wird unnötige Batteriegasung vermieden. Unbedingt
empfohlen, wenn die Batterie(n) starken Temperaturschwankungen ausgesetzt ist, z. B. im Motorraum.
Nr. MT80616

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Mobile technology MT 516 IUoU

  • Seite 1 Anschluss und der Inbetriebnahme beginnen. Vollautomatisches Batterie-Ladegerät mit 2 Ladeausgängen für Reisemobile, Sonderfahrzeuge, Boote. Mobile Technology-Ladegeräte der Serie „MT“ zeichnen sich durch kompakte Bauform, geringes Gewicht (Hoch- frequenz-Schaltnetzteil, Switch Mode-Technologie) sowie volle Ladeleistung auch bei großen Abweichungen der Netzversorgung (Unter-/Überspannung, Sinusform, Frequenz) aus.
  • Seite 2: Batterielebensdauer

    - 2 - Batterielebensdauer:  Batterien kühl halten, Einbauort entsprechend auswählen.  Offene Säurebatterien („wartungsfrei nach EN / DIN“): Regelmäßig Säurestand prüfen!  Tiefentladene Batterien sofort wieder aufladen, teilentladene Batterien gegen einsetzende Sulfatierung möglichst bald wieder voll laden!  Nur vollgeladene Batterien lagern und regelmäßig nachladen, besonders ältere, gebrauchte Batterien bei höheren Temperaturen! Falls eine Sulfatierung noch nicht zu weit fortgeschritten war, kann die Batterie einen Teil der Kapazität nach einigen Lade-/Entladezyklen wieder zurückerlangen.
  • Seite 3: Weitere Beschaltungen Und Optionen

    - 3 - Geräte-Montage: Montiert werden kann das Ladegerät in Nähe der Batterien I und II (kurze Ladekabel) an jeder sauberen, vor Feuchtigkeit geschützten und staubfreien Stelle. Obwohl das Ladegerät einen hohen Wirkungsgrad besitzt, wird Wärme erzeugt, welche durch den eingebauten Lüfter aus dem Gehäuse gefördert wird. Es ist im Umfeld des Gerätes für ausreichend Luftaustausch zur Wärmeabfuhr zu sorgen.
  • Seite 4: Option: Fernbedienung

    - 4 - Batterieschutz (siehe auch Kennlinien „Ladespannungen und Temperatur-Kompensation“): Bei zu hohen Batterietemperaturen > 50°C wird die Ladespannung zum Schutz der Batterie stark abgesenkt (Sicherheitsmodus). Eine Batterieladung findet dann zwar nicht mehr statt, jedoch können die eventuell angeschlossenen Verbraucher weiter vom Ladegerät versorgt werden; die Batterie wird nicht entladen und alle bisherigen Ladedaten bleiben gespeichert.
  • Seite 5: Anschluss-Schema

    - 5 - Anschluss-Schema 12 V: Schalter einstellen für Type Hauptbatt. (Master), siehe auch Tabelle 1: Gel-/dryfit Kennlinie AGM Kennlinie Lead Acid, Säure- Kennlinie Schalter einstellen für Type Batterie siehe auch Tabelle 2: Type Batt. = Batt. Type Batt. = Starter Hinweis: Bei Betrieb mit nur 1 Batterie den Ladeausgang I (Master) benutzen.
  • Seite 6 - 6 - Tabelle 1: Batterie I (Master) richtiges Ladeprogramm für Type (Bauart) einstellen 2 Schiebeschalter „Type“ hinter der Gerätefrontplatte mit kleinem Schraubendreher vorsichtig in die gewünschte Stellung für die Batterie I (Hauptbatterie, Master) bringen (werksseitige Stellung „Lead Acid“ = Säure-Batterie). Falls vom Batteriehersteller nicht anders vorgegeben, kann anhand der folgenden Batterie Beschreibung und den technischen Daten (U1- und U2-Spannungen, Nenntemperatur...
  • Seite 7 - 7 - Tabelle 2: Batterie II richtiges Ladeprogramm für Type (Bauart) einstellen 2 Schiebeschalter hinter der Gerätefrontplatte mit kleinem Schraubendreher vorsichtig in die gewünschte Stellung für die Batterie II bringen (werksseitige Stellung „II < I“ = Startbatterie). Bei Benutzung des Ladeausgangs II kann der eingebaute Ladestromverteiler für die Batterie II in 2 unterschiedlichen Betriebsarten betrieben werden.
  • Seite 8 - 8 - Betriebsanzeigen: „Batterie/n voll“ (Batterie(n) vollgeladen, grün):  Leuchtet: Batterie(n) zu 100 % geladen, Ladeerhaltung U2, fertig  Blinkt: Hauptladevorgang läuft in der U1-Ladephase, Ladezustandsanzeige von ca. 80 % (kurzes Blinken) allmählich auf 100 % (langes Blinken) ansteigend ...
  • Seite 9: Ladeverlauf Hauptausgang Batterie I (Master)

    - 9 - Ladeverlauf Hauptausgang Batterie I (Master): Ein neuer, kompletter Hauptladezyklus wird ausgeführt:  Nach einem Netzausfall (Netzstecker gezogen oder Stromausfall).  Wenn die Batterie durch hohe Belastung über den maximalen Ladegerätestrom hinaus für 30 Sekunden unter die Rücksetzspannung von ca. 12,75 V (25,5 V) gebracht wird. Eine tiefstentladene Batterie wird ab 0 V schonend mit verringertem Strom bis auf 8 V (16 V) vorgeladen.
  • Seite 10 - 10 - Batterie „I“ (Master) Ladespannungen und Temperatur-Kompensation: TS = Temperatur-Sensor Ladeprogramm „Gel/dryfit“, Kennlinie IU1oU2 Ladeprogramm „AGM 2 14,7V“, Kennlinie IU1oU2 Ladeprogramm „Lead Acid/AGM 1 14,4V“, Kennlinie IU1oU2 Option: Mehrere Batterien je Hauptladeausgang I bzw. II: Parallel-Ladung zweier oder mehrerer Batterien gleicher Spannung (12 V) ist zulässig. Dazu werden die Batterien „parallel“...
  • Seite 11 - 11 - MT 516 IUoU Technische Daten Nenn-Betriebsspannung (AC): 230 V / 50 - 60 Hz Betriebsspannungs-Bereich (AC): 190 V - 265 V (volle Ladeleistung), kurzzeit (5s) 300 V Leistungs-Aufnahme (AC) max.: 260 W Leistungs-Aufnahme (AC) min. (Ladestrom 0 A): 3,5 W Strom-Aufnahme (AC) max.:...
  • Seite 12  Ladegerät  Netzleitung mit Kaltgerätestecker  Bedienungsanleitung Lieferbares Zubehör:  Fernbedienung MT Control Art.-Nr. MT 80820  Temperatur-Sensor Art.-Nr. MT 12241 Druckfehler, Irrtum und technische Änderungen vorbehalten. Alle Rechte, insbesondere der Vervielfältigung sind vorbehalten. Copyright  Mobile Technology 11/13.
