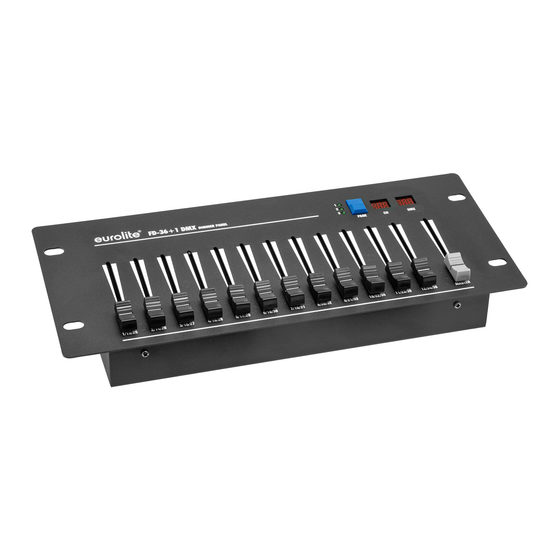

- Seite 1 FD-36+1 DMX Dimmer Panel Bedienungsanleitung User Manual FD-36+1 Dimmer Panel Einfacher DMX-Controller für 36 Kanäle mit Master-Regler Basic DMX controller for 36 channels with master fader No. 70063835 www.eurolite.de...
-
Seite 2: Inhaltsverzeichnis
Batteriebetrieb ............6 TECHNISCHE DATEN ......... 6 D00163642, Version 1.0, Stand 22/08/2025 Produkt-Updates, Dokumentation, Software und Support erhalten Sie unter www.eurolite.de. Die neueste Version der Bedienungsanleitung finden Sie im Downloadbereich des Produkts. © 2025 Eurolite. Alle Rechte vorbehalten. Dieses Dokument darf ohne schriftliche Genehmigung des Copyrightinhabers weder ganz noch teilweise reproduziert werden. -
Seite 3: Einführung
Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie über viele Updates, Support und Jahre Freude an Ihrem Kauf haben werden. Diese Bedienungsanleitung zeigt News zur Marke. Sie Ihnen, wie Sie Ihr neues Produkt von Eurolite installieren, in Betrieb nehmen finden all das und vieles und nutzen. mehr auf unserer Website. -
Seite 4: Wichtige Sicherheitshinweise
WICHTIGE SICHERHEITSHINWEISE Bestimmungsgemäße Verwendung ACHTUNG! Der FD-36+1 dient zur einfachen und bequemen Betriebsbedingungen Steuerung von Scheinwerfern, Lichteffektgeräten, Das Gerät ist für die Benutzung in Dimmern und anderen DMX-gesteuerten Geräten auf Innenräumen ausgelegt. Schützen Sie es Bühnen. Da auch ein Batteriebetrieb möglich ist, vor Feuchtigkeit und Nässe. -
Seite 5: Bedienelemente Und Anschlüsse
BEDIENELEMENTE UND ANSCHLÜSSE Element Funktion Zum Einstellen der DMX-Werte für die angeschlossenen Geräte. Die Regler sind Kanalfader auf 3 Seiten aufgeteilt, sodass insgesamt 36 Kanäle gesteuert werden können. Masterfader Dieser Fader steuert alle Kanäle gleichzeitig an. Taste PAGE Zur Auswahl der Gruppe für die Kanalfader. •... -
Seite 6: Inbetriebnahme
Kabel, die möglichst kurz sein sollten. DMX512-Anschluss 1. Verbinden Sie den DMX-Ausgang des FD-36+1 mit dem DMX-Eingang des ersten Geräts. Schließen Sie den DMX-Ausgang des ersten Geräts der Kette an den DMX-Eingang des nächsten Geräts an. Verbinden Sie immer einen Ausgang mit dem Eingang des nächsten Geräts bis alle Geräte angeschlossen sind. Besonders bei langen Verbindungskabeln wird empfohlen, die DMX-Leitung durch einen Abschlusswiderstand abzuschließen. - Seite 7 TECHNICAL SPECIFICATIONS ......11 D00163642, version 1.0, publ. 22/08/2025 For product updates, documentation, software and support please visit www.eurolite.de. You can find the latest version of this user manual in the product’s download section. © 2025 Eurolite. All rights reserved.
-
Seite 8: Introduction
INTRODUCTION Welcome to Eurolite! Thank you for choosing one of our products. Eurolite is Experience Eurolite. your connection to the world of show with an unparalleled variety of products, Product videos, suitable both for professionals and beginners. accessories, firmware and software updates,... -
Seite 9: Important Safety Instructions
• This unit corresponds to all required directives of the EU and is therefore marked with Intended use The FD-36+1 serves for easy and convenient operation of spot lights, light effects, dimmers and other DMX-controlled devices on stage. As the controller can be operated via a battery, it is also suited as a mobile test unit. -
Seite 10: Operating Elements And Connections
OPERATING ELEMENTS AND CONNECTIONS Element Function For adjusting the DMX values of the connected DMX fixtures. The faders Channel faders are split into 3 pages so that a total of 36 DMX channels can be controlled. Master fader This fader controls all channels simultaneously. PAGE SELECT button To switch the channel faders between the three pages. -
Seite 11: Setup
