Bedienung

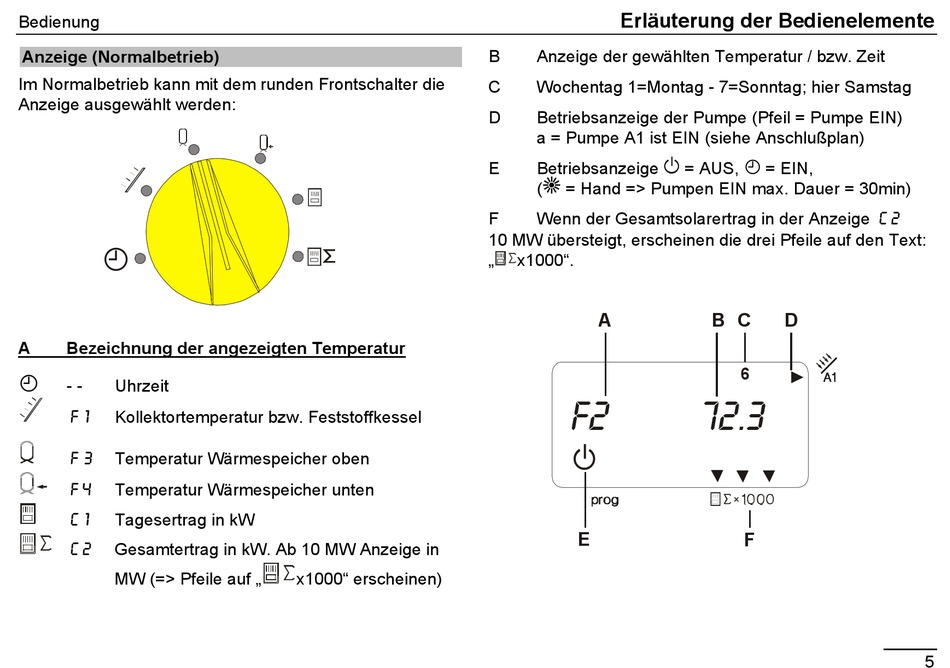

Anzeige (Normalbetrieb)
Im Normalbetrieb kann mit dem runden Frontschalter die
Anzeige ausgewählt werden:
F
A
Bezeichnung der angezeigten Temperatur
F
- -
Uhrzeit
Kollektortemperatur bzw. Feststoffkessel
F1
Temperatur Wärmespeicher oben
F3
Temperatur Wärmespeicher unten
F4
Tagesertrag in kW
C1
Gesamtertrag in kW. Ab 10 MW Anzeige in
C2
MW (=> Pfeile auf „
x1000" erscheinen)
Erläuterung der Bedienelemente
B
Anzeige der gewählten Temperatur / bzw. Zeit
C
Wochentag 1=Montag - 7=Sonntag; hier Samstag
D
Betriebsanzeige der Pumpe (Pfeil = Pumpe EIN)
a = Pumpe A1 ist EIN (siehe Anschlußplan)
Betriebsanzeige i = AUS,
E
(h = Hand => Pumpen EIN max. Dauer = 30min)
F
Wenn der Gesamtsolarertrag in der Anzeige C2
10 MW übersteigt, erscheinen die drei Pfeile auf den Text:
„
x1000".
A
F2
i
E
= EIN,
F
B C
D
6
72.3
F
5
