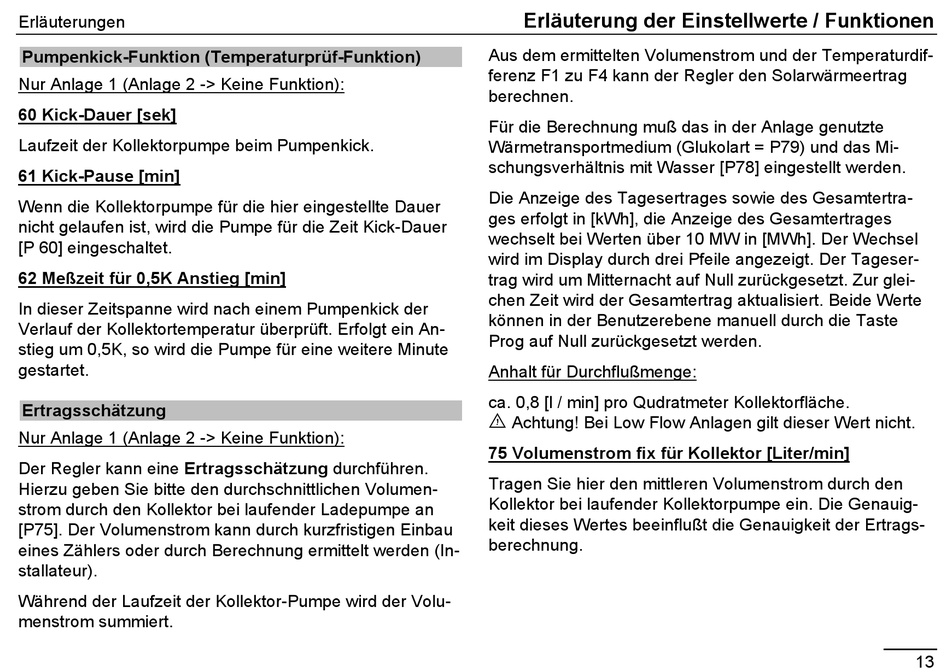

Erläuterungen
Pumpenkick-Funktion (Temperaturprüf-Funktion)
Nur Anlage 1 (Anlage 2 -> Keine Funktion):
60 Kick-Dauer [sek]
Laufzeit der Kollektorpumpe beim Pumpenkick.
61 Kick-Pause [min]
Wenn die Kollektorpumpe für die hier eingestellte Dauer
nicht gelaufen ist, wird die Pumpe für die Zeit Kick-Dauer
[P 60] eingeschaltet.
62 Meßzeit für 0,5K Anstieg [min]
In dieser Zeitspanne wird nach einem Pumpenkick der
Verlauf der Kollektortemperatur überprüft. Erfolgt ein An-
stieg um 0,5K, so wird die Pumpe für eine weitere Minute
gestartet.
Ertragsschätzung
Nur Anlage 1 (Anlage 2 -> Keine Funktion):
Der Regler kann eine Ertragsschätzung durchführen.
Hierzu geben Sie bitte den durchschnittlichen Volumen-
strom durch den Kollektor bei laufender Ladepumpe an
[P75]. Der Volumenstrom kann durch kurzfristigen Einbau
eines Zählers oder durch Berechnung ermittelt werden (In-
stallateur).
Während der Laufzeit der Kollektor-Pumpe wird der Volu-
menstrom summiert.
Erläuterung der Einstellwerte / Funktionen
Aus dem ermittelten Volumenstrom und der Temperaturdif-
ferenz F1 zu F4 kann der Regler den Solarwärmeertrag
berechnen.
Für die Berechnung muß das in der Anlage genutzte
Wärmetransportmedium (Glukolart = P79) und das Mi-
schungsverhältnis mit Wasser [P78] eingestellt werden.
Die Anzeige des Tagesertrages sowie des Gesamtertra-
ges erfolgt in [kWh], die Anzeige des Gesamtertrages
wechselt bei Werten über 10 MW in [MWh]. Der Wechsel
wird im Display durch drei Pfeile angezeigt. Der Tageser-
trag wird um Mitternacht auf Null zurückgesetzt. Zur glei-
chen Zeit wird der Gesamtertrag aktualisiert. Beide Werte
können in der Benutzerebene manuell durch die Taste
Prog auf Null zurückgesetzt werden.
Anhalt für Durchflußmenge:
ca. 0,8 [l / min] pro Qudratmeter Kollektorfläche.
E Achtung! Bei Low Flow Anlagen gilt dieser Wert nicht.
75 Volumenstrom fix für Kollektor [Liter/min]
Tragen Sie hier den mittleren Volumenstrom durch den
Kollektor bei laufender Kollektorpumpe ein. Die Genauig-
keit dieses Wertes beeinflußt die Genauigkeit der Ertrags-
berechnung.
13
