Anlage 1 = Solardifferenzregelung - Kromschroder SD1-PT Bedienungsanleitung

Elektrischer Anschluß

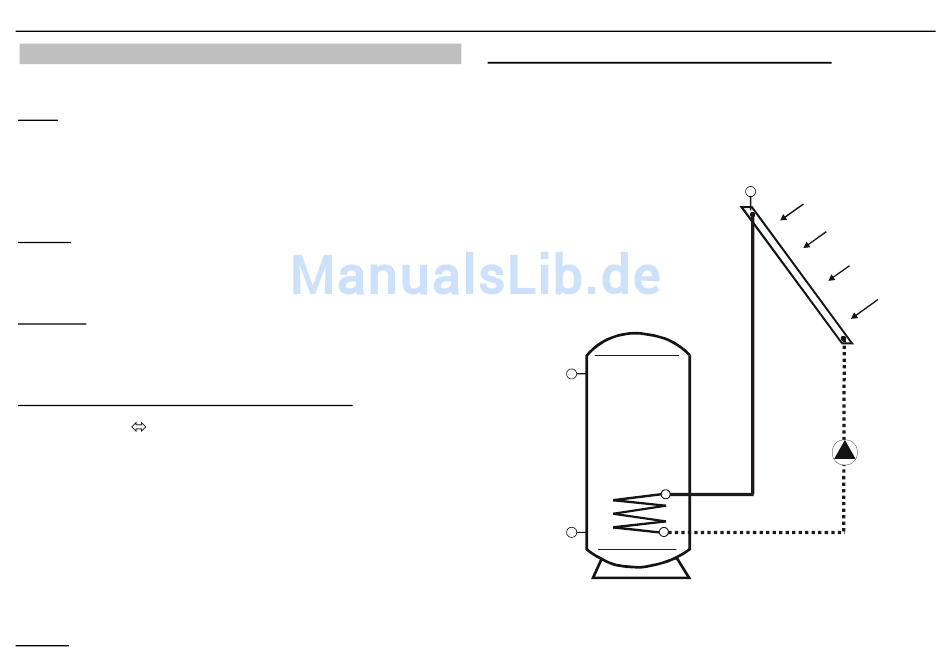

Anlage 1 = Solardifferenzregelung

230V∼; Schaltleistung der Relais 2(2)A, 250V∼
Netz:
20 Versorgung für Gerät und Pumpe A1
19 N-Leiter für Gerät
17 N-Leiter für Kollektor-Pumpe (A1)
16 Versorgung geschaltet L1´ zur Kollektor-Pumpe (A1)
Fühler:
1+7 Kollektorfühler (F1)
4+5 Fühler Speicher unten (F4)
Optional:
3+6 Fühler Speicher oben (F3)
Schaltbedingungen für A1 (P = Einstellwert):
Wärmeeintrag Differenz zum Speicher und Min.-Temp.:
EIN: F1 - F4 > P30 + P31 und F1 > P40 + 5K
Wieder AUS:F1 - F4 < P30 oder F1 < P40
Speicher Maximaltemperatur:
AUS: F4 > P50
Wieder EIN: F4 < P50 - 5K
Kollektor Maximaltemperatur:
AUS: F1 > P41
Wieder EIN: F1 < P41 - 10K
16
Fühler => F1: KLF1000; F3+F4: SPF1000
(F3)
F4
Für den Installateur
F1
A1
