AV-BOX

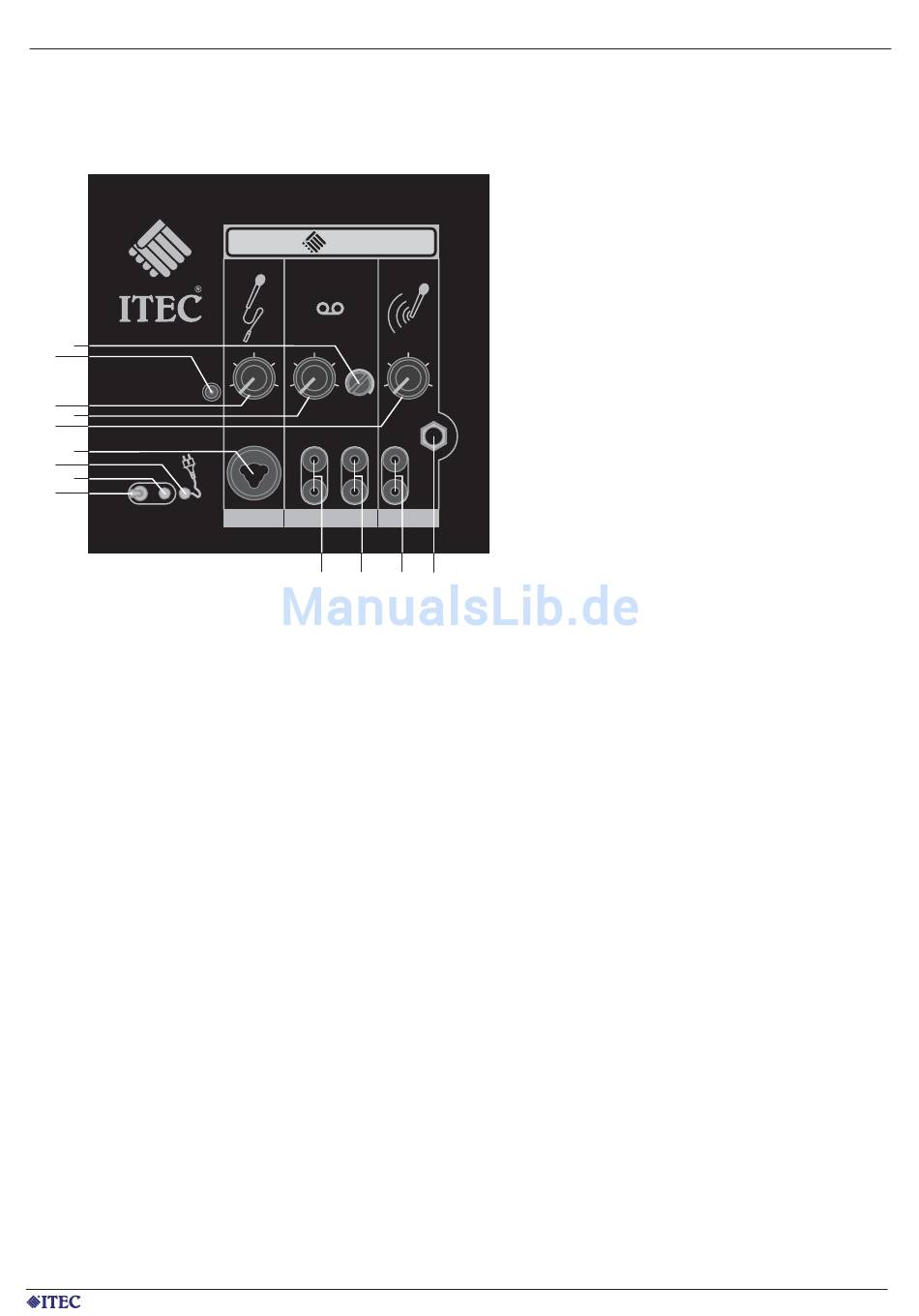

16. BEDIENUNGSELEMENTE
http://www.itec-audio.com
9
10
DC 12V=
6
7
8
4
3
2
1
AUS / EIN
NETZ
1
EIN/AUS Schalter
2
Betriebsanzeige
3
Netzanzeige
4
Mikrofon-Buchse
(Klinken-Buchse 6,3mm / XLR)
5a
Cinch-Buchse LINE IN
(für externe Zuspielgeräte)
5b
Cinch-Buchse PRE OUT
(für externe Aufnahmegeräte)
5c
Cinch-Buchse HF LINE OUT
(Funkempfangsausgang, ungeregelt)
6
Lautstärkenregler für Kabelmikrofon
7
Lautstärkenregler für externes Zuspielgerät
8
Lautstärkenregler für Funkmikrofon(e)
9
AUTO MUTE Überblendregler für die
Musikabsenkung
10
Ausgang 12V= für externe ITEC-Geräte
11
Eingang für externe Funk-Empfänger
(Mono-Klinken-Buchse 6,3 mm)
ITEC AV-BOX
ITEC
AV-BOX
AUTO
4
6
4
6
4
MUTE
2
8
2
8
2
0
10
0
10
0
HF
LINE
PRE
LINE
IN
OUT
OUT
KABEL-
FUNK-
CASS/CD/TUNER
MIKROFON
MIKROFON
5a
5b
5c 11
6
8
10
11
