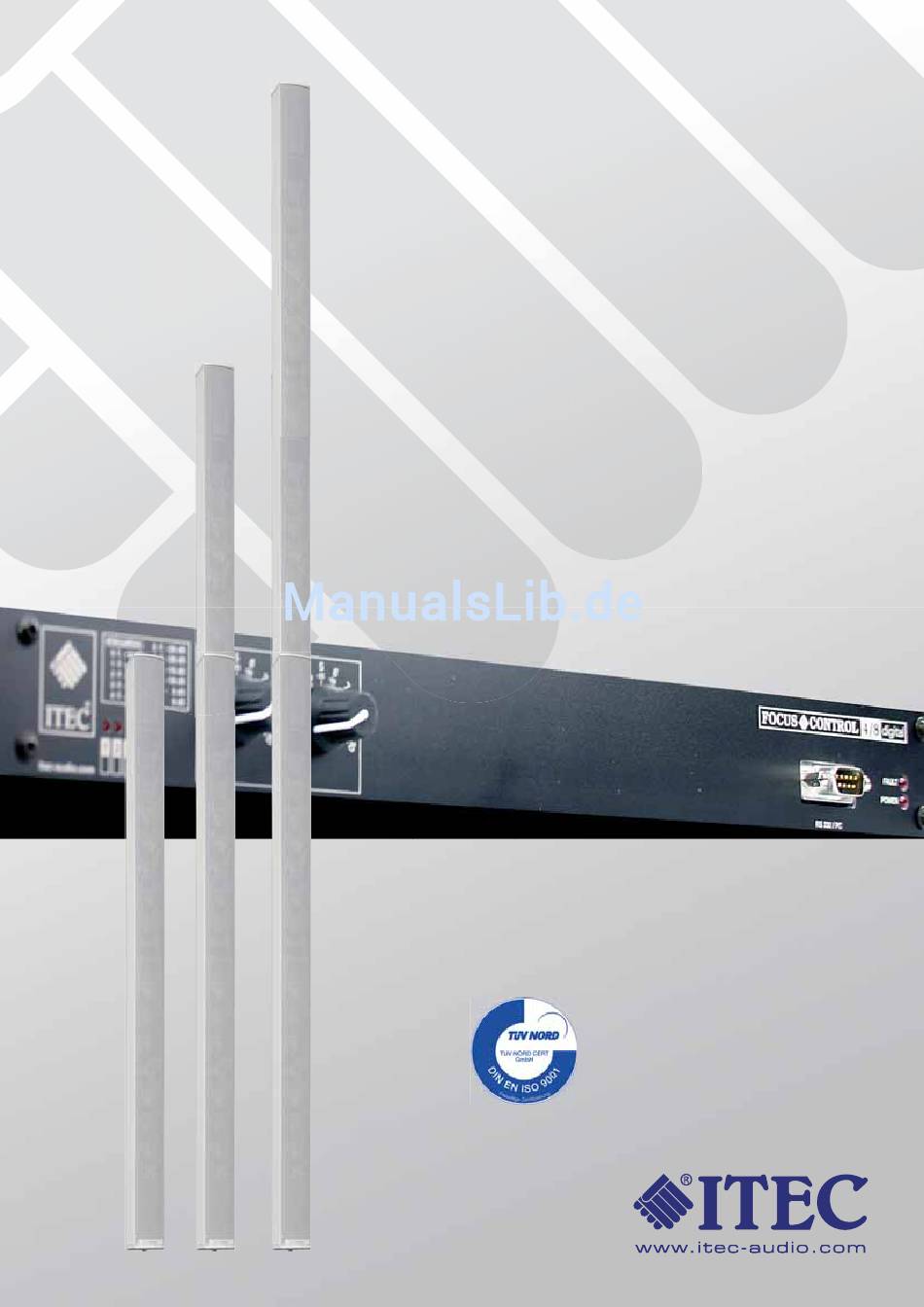

- Seite 1 NEOFOCUS BEDIENUNGSANLEITUNG Designed and Manufactured by ITEC Tontechnik und Industrieelektronik GesmbH 8200 Laßnitzthal 300 Austria / Europe...
-
Seite 2: Allgemeines
ITEC NeoFocus 4 / 6 / 8 – Montage- und Inbetriebnahmeempfehlungen Allgemeines: Die ITEC NeoFocus-Systeme sind gesteuerte Schallzeilenanordnungen, welche hervorragende Beschallungsergebnisse in Bezug auf Sprachverständlichkeit und Schallpegelverteilung garantieren und das nahezu unabhängig von den vorzufindenden raumakustischen Gegebenheiten. Warum? Weil erstens keinerlei Schallenergie außerhalb des eingestellten Bereiches in der vertikalen Achse abgestrahlt wird und... - Seite 3 Nr.1 ist immer die oberste Gruppe! Diese Nummerierung korrespondiert mit den Controller-Ausspielwegen, d.h.: “Out 1“ vom Controller führt über einen Endstufenkanal zu Terminal 1 des Lautsprechers. Achtung: Der unterste Ausspielweg der NeoFocus 4 ist “Out 4“ des Controllers, der NeoFocus 6 “Out 6“ und der NeoFocus 8 „Out 8“! NEOFOCUS...
- Seite 4 Montage des ITEC NeoFocus Lautsprechers Positionierung der Lautsprecher: HORIZONTAL In schmäleren, rechteckigen Räumen empfehlen wir, nur ein einziges System vorne, soweit wie möglich zur Raummitte hin zu positionieren. Auf der gegenüberliegenden Seite kann als Stützbeschallung (für den Mittel-, Hochtonbereich) eine NeodymLine 8 installiert werden. Die Lautsprecher sind vorzugsweise an eine ebene, flache Wandfläche zu montieren (vermeiden Sie Ecken, seitliche Nieschen und Kanten, um die unange-...
- Seite 5 Wir empfehlen als Stützlautsprecher das Modell ITEC NeodymLine 8, da dieser Lautsprecher, mit den selben Treibern bestückt, ein der ITEC NeoFocus sehr ähnliches Klangbild produ- ziert. - Bei der Inbetriebnahme und beim Einmessen konzentrieren Sie sich zuerst ausschließlich auf das NeoFocus-System und optimieren deren Einstellung.
- Seite 6 Verkabelungspläne ITEC NeoFocus 4 / 6 / 8 ITEC NEOFOCUS 4 S H N i / L / X MULTI FOCUS MultiPower MIX 8/4 CONTROL 4x75 S H N i / L / X IN 1 AUTO AUTO IN 1...
- Seite 7 IN 4 OUT 4 MATRIX IN 5 OUT 5 OUT 1 IN 6 OUT 6 MultiPower OUT 2 4x75 IN 7 OUT 7 OUT 3 IN 8 OUT 8 OUT 4 FUNK MultiPower 2x200 symm (XLR M/F) PowerBass 12 NEOFOCUS www.itec-audio.com...
- Seite 8 Software SplitDesign http://www.itec-audio.com/download/splitter/splittersetup.exe Die Windows-Konfigurationssoftware SplitDesign wird verwendet zur Konfiguration/Einstellung von 4 unterschiedlichen Controllern: 1) Focus-Control 2) PA-Control 3) MultiSplit 4) Zone-Mix Im sogenannten “offline“ Betrieb, also wenn Sie sich mit Ihrem PC nicht mit einem der 4 genannten Controller verbunden haben, müssen Sie zuerst ein entsprechendes Gerät auswählen, um ein Projekt erstellen zu...
- Seite 9 Präsenz: Präsenz 1 für hallige Räume - Präsenz 2 für akustisch trockene Räume Alle weiteren Einstellmöglichkeiten (Eingangs-Konfigurationen, Komp/Lim, EQs, etc.) entnehmen Sie bitte der Gebrauchsanweisung des Focus-Control. Viel Erfolg mit den ITEC NeoFocus-Systemen wünscht Ihnen Ihr ITEC Akustik-Team www.itec-audio.com NEOFOCUS...
-
Seite 10: Signalbearbeitungsgeräte Und Verstärkerendstufen
- Präsenz (2 Stufen von hoher Klangtreue bis optimierte Sprachverständlichkeit) Mit einem ITEC Focus-Control können 2 Stk. ITEC NeoFocus 4 oder 1 Stk. ITEC NeoFocus 6 bzw. ITEC NeoFocus 8 angesteuert werden. Ein 5-Band parametrischer Equalizer und ein Digital-Delay erlauben die optimale Anpassung an akustische Gegebenheiten des Raumes sowie an die Distanz zu anderen Systemen. - Seite 11 ITEC MultiPower 2x200 und 4x75 Endstufen Typenreihe ITEC MultiPower zeichnen sich durch besondere Robustheit und Zuverlässigkeit aus. Sie sind für den Dauereinsatz für professio- nelle Beschallungsanwendungen ausgelegt. Dynamische Limiter sorgen für wirkungs- vollen Überlastungschutz und vermeiden Verzerrungen sowie Beschädigungen Lautsprechersysteme.
- Seite 12 Weiß, RAL 9010 Gehäuse wetterfestes Aluminiumgehäuse, IP33, Frontabdeckung Stahl, verzinkt, beschichtet Mitgeliefertes Zubehör Montagewinkel, Multipinstecker Alle Angaben ohne Gewähr. Technische Änderungen vorbehalten. ITEC- Tontechnik und Industrieelektronik GesmbH, A-8200 Lassnitzthal 300 / Austria / Europe Tel.: +43 (0)3133 / 3780-0, office@itec-audio.com, www.itec-audio.com...
