Anleitung für MicroGuard-USB: Der kleine Mobilfunkwächter
6 Anschluss an Heizungen mit dem Funkempfänger
T100HTM von Webasto
Mit dem Anschluss an den Empfänger T100HTM von Webasto kann die
Heizung aus der Ferne ein- und ausgeschaltet werden. In Abb. 2 ist der
Anschlussplan schematisch dargestellt.

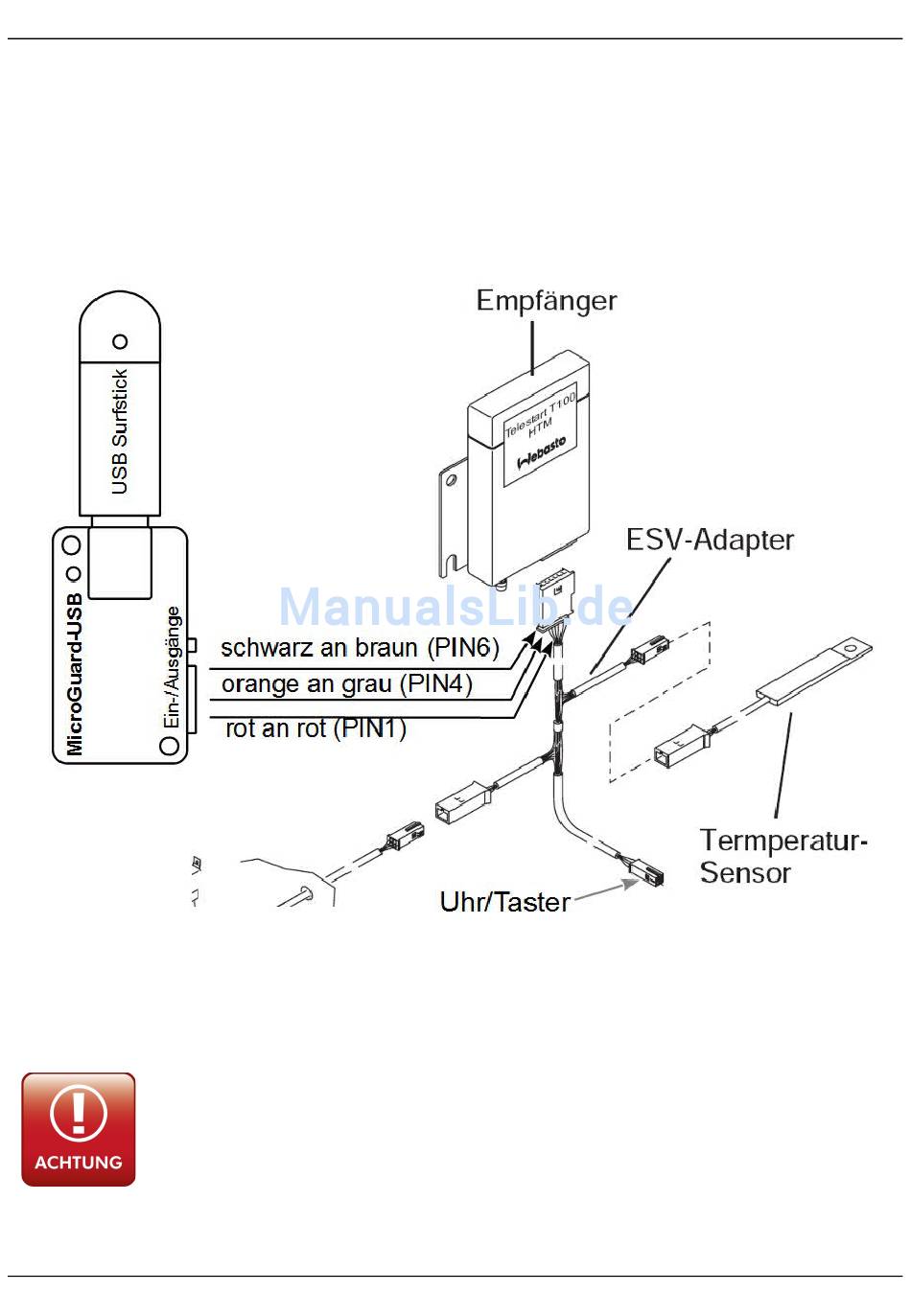

Abbildung 2: Schematischer Anschluss des MicroGuard-USB Moduls an den Empfänger
Für den korrekten Betrieb mit der T100HTM muss der Eingang
des Empfängers (PIN4) für den Betrieb mit der Vorwahluhr
eingestellt sein. Weiter unten finden Sie Hinweise dazu aus der
Anleitung der T100HTM Fernbedienung.
Seite 6
T100HTM von Webasto.
Überwachung | Benachrichtigung | Steuerung per Handy
