Information zum Produkt

2.1 Bestimmungsgemäße Verwendung
Die nachfolgenden Angaben gelten für folgendes Produkt:
Pergola-Markise P40
Das Produkt ist ein außenliegender Sonnenschutz, der
als Wärme- und Blendschutz eingesetzt wird. Das Produkt
dient der Verschattung von Balkonen, Terrassen und eben-
erdigen Flächen von privaten oder gewerblich genutzten
Flächen.
Das Produkt ist als Sonnenschutz und unter bestimmten
Voraussetzungen (abhängig vom Neigungswinkel) auch als
Regenschutz einsetzbar.
Das Produkt kann durch ein Bedienelement oder ein Steue-
rungssystem bedient werden. Bei Verwendung des absenk-
baren Pfostens muss sichergestellt werden, dass automa-
tische Fahrbewegungen verhindert werden. Andernfalls ist
die Verwendung eines Steuerungssystems unzulässig.
Bei missbräuchlicher Nutzung kann es zu erheblichen Ge-
fährdungen kommen.
Alle für den Außeneinsatz konzipierten Abschlüsse und
Markisen sind im eingefahrenen Zustand für eine Windlast
von 1,1 kN/m² ausgelegt.
Wo diese Produkte ohne besondere Vorkehrungen mon-
tiert werden dürfen ist durch die Richtlinie „Windlasten zur
Konstruktion von Abschlüssen und Markisen im eingefah-
ren Zustand – Punkt 5.1.1" [herausgegeben vom Bundes-
verband Rollladen + Sonnenschutz e. V. und ITRS Indus-
trieverband Technische Textilien - Rollladen - Sonnenschutz
e. V.] geregelt.
Zusätzliche Belastungen des Produktes durch angehängte
Gegenstände, angelehnte Gegenstände oder durch Seilab-
spannungen können zur Beschädigung oder zum Absturz
führen und sind daher nicht zulässig. Für hieraus resultie-
rende Schäden haftet WAREMA nicht.
Zur bestimmungsgemäßen Verwendung gehören auch das
Beachten der vorliegenden Anleitung und die Einhaltung
der darin enthaltenen Vorgaben zur Instandhaltung.
2001732 [Rev. 12 - de]/2016-08-25
Information zum Produkt
2.2

Teilebezeichnung

1b
2
3
4
5
6
7
8b
Wandkonsole
1a
1b Deckenkonsole
2 Blende
3 Montagegehäuse
4 Seitenteil
5 Führungsschiene
6 Verstärkungsprofil
7 Pfostenanbindung

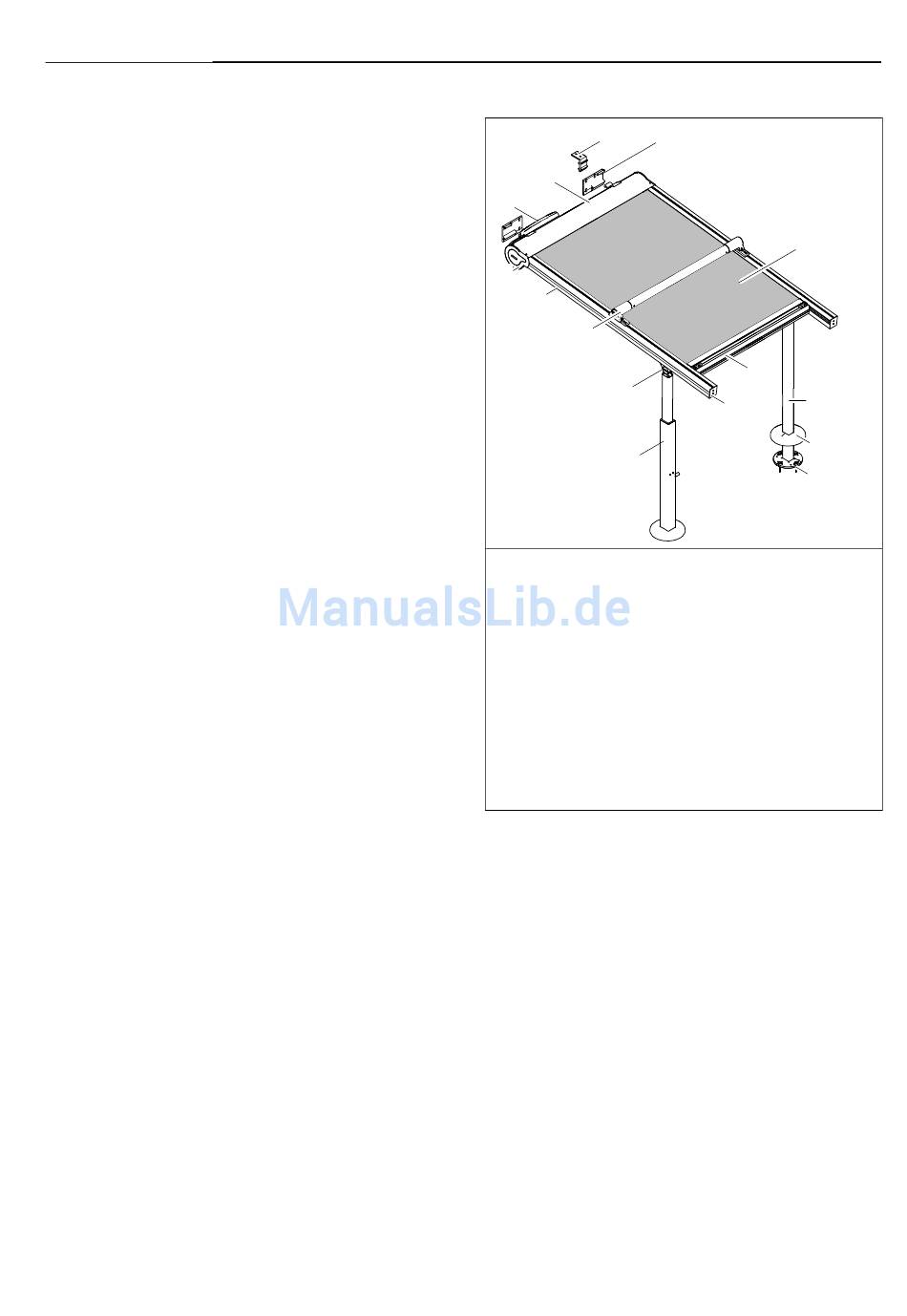

Abb. 1: Übersicht Teile Pergola-Markise P40
2.3

Funktionsbeschreibung

secudrive Führung
®
An beiden Seiten des Markisentuches ist ein Federstahl-
band angebracht. In den Führungsschienen befindet sich
ein Keder aus Kunststoff, die das Federstahlband auf-
nimmt. Das Markisentuch wird dadurch über die gesamte
Länge geführt und gespannt. Beim Ausfahren schiebt das
Federstahlband das Markisentuch in den Führungsschie-
nen in Ausfahrrichtung.
Verstärkungsprofil (starr/mitlaufend)
Das Verstärkungsprofil hat die Funktion den Abstand der
Führungsschienen zueinander zu gewährleisten. Das Ver-
stärkungsprofil hat nicht die Funktion das Markisentuch zu
spannen.
1a
13
10
8a
9
11
12
Pfosten (ohne Absen-
8a
kung)
8b Pfosten (optional mit
Absenkung)
9 Endkappe Führungs-
schiene
10 Ausfallprofil
11 Abdeckung für Grund-
platte Pfosten (optio-
nal)
12 Grundplatte
13 Markisentuch
