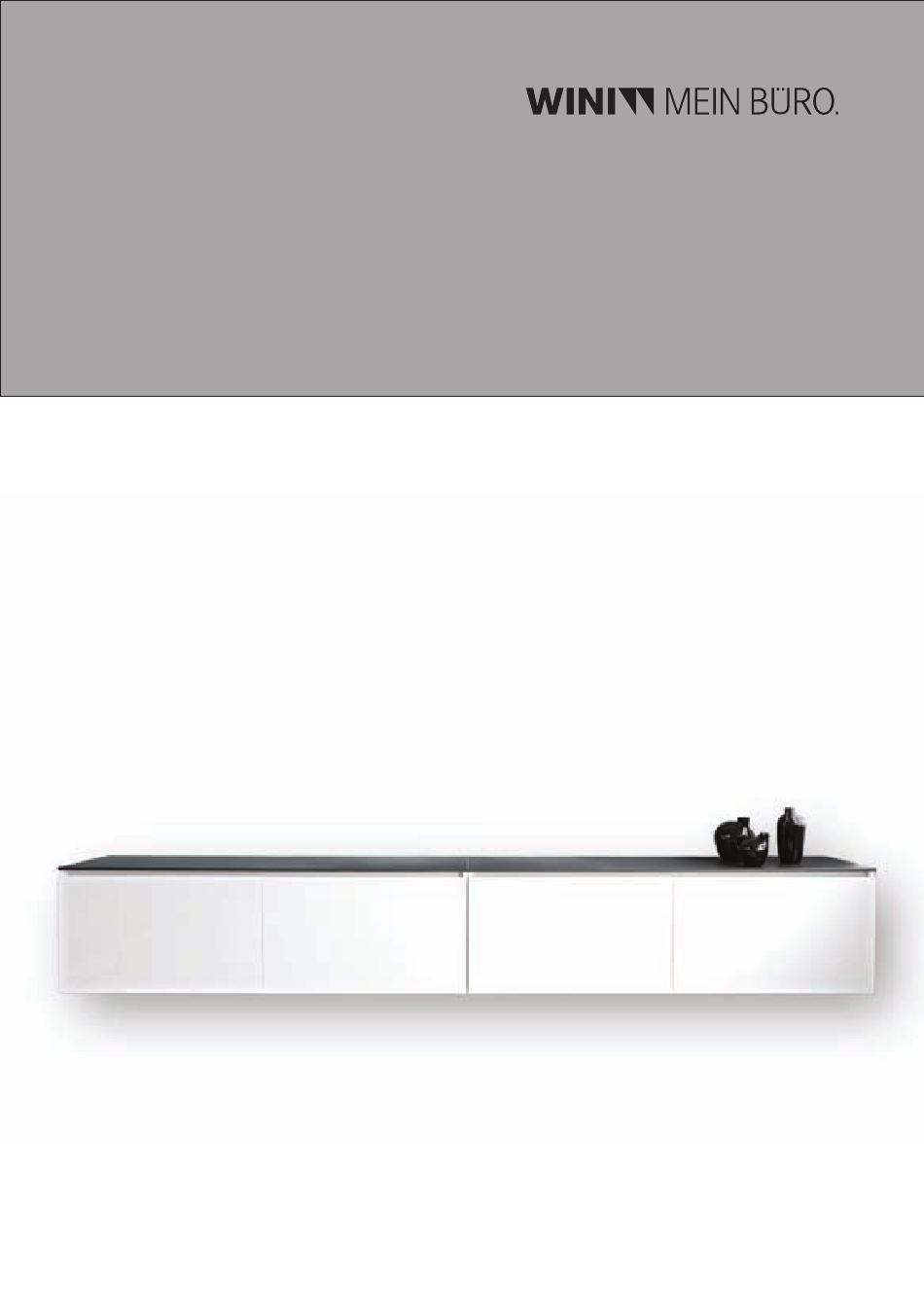

- Seite 1 WINEA MAXX SLIDE Stauraumsystem Montage-, Bedienungsanleitung Stand 2/2015...
-
Seite 3: Inhaltsverzeichnis
Schrank Verpackungsmaterial entfernen ......11 Möbel ausrichten ..........12 Schiebetür Führung oben ............13 Türbeschlag ausrichten .........14 Tür oben einhängen ..........14 Tür unten einhängen ..........14 Mittlere Führung einhängen ........15 Bedienungsanleitung WINEA MAXX SLIDE; Stand: 2/2015... -
Seite 4: Allgemeine Hinweise Symbole/Bezeichnung/Verwendung
Das oben genannte Büro-Stauraumsystem darf ausschließlich in Büro-, Besprechungs-, Konferenz- und Schulungsräumen Einsatz finden. Die dafür bestimmten Elemente, können nur durch geschultes Fachpersonal montiert werden. Zur bestimmungsgemäßen Verwendung gehört das Beachten aller Hinweise aus der Montage- und Bedienungsanleitung. Bedienungsanleitung WINEA MAXX SLIDE; Stand: 2/2015... -
Seite 5: Lesen Und Aufbewahrung
DIN EN 14073, Teil 2 und 3 Breite: 1600/1800/2000 DIN EN 14074 Tiefe: DIN Fachbericht 147 Höhe: 1OH - 1,5OH - 2OH Produkttypen: Typ A: Modell zur Wandmontage Typ B: Modell mit Sockel zum Aufstellen max. Belastung der Böden: 25kg Bedienungsanleitung WINEA MAXX SLIDE; Stand: 2/2015... -
Seite 6: Transport Und Montage
Betrieb zu nehmen und der ▸ Richten Sie das Möbel in Waage aus! Händler/Hersteller zu informieren. ▸ Benutzen Sie die Bodenausgleichs- ▸ Es sind nur Originalersatzteile schrauben zur Feinjustierung. Es können einzusetzen. sonst Montageprobleme auftreten u.a. Funktionsbeeinträchtigungen entstehen. Bedienungsanleitung WINEA MAXX SLIDE; Stand: 2/2015... -
Seite 7: Allgemeine Hinweise Gewährleistung
○ die grundlegenden Vorschriften über ○ unsachgemäß durchgeführte Reparaturen. Arbeitssicherheit und Unfallverhütung ○ Katastrophenfälle, Fremdkörpereinwirkung zu beachten. und höhere Gewalt. ○ diese Montage-, Bedienungsanleitung (insbesondere Sicherheits- und Warnhinweise) gelesen, verstanden und dieses durch ihre Unterschrift bestätigt zu haben. Bedienungsanleitung WINEA MAXX SLIDE; Stand: 2/2015... -
Seite 8: Aufbau
Wandbefestigung montiert sein müssen! Die Festlegung erfolgt für die Serie werkseitig. Gewichte werden unter den Unterböden montiert. Bei von der Serie abweichenden Modellen sind die Gewichte durch Mitarbeiter der Firma WINI Büromöbel oder durch speziell eingewiesenes Personal zu ermitteln und durch Sonderfreigabe schriftlich zu bestätigen! -
Seite 9: Kunststoffoberflächen
Im Laufe von Jahren kann unterschiedliche Licht- und Sonneneinwirkung zu Farbveränderungen führen. Die Bandbreite von natürlichen Farb-, Struktur- und sonstigen Unterschieden innerhalb einer Holzart gehört zu den Eigenschaften des Naturproduktes Holz und stellt keinen Reklamations- oder Haftungsgrund dar. Fachgerechter Rat ist einzuholen. Bedienungsanleitung WINEA MAXX SLIDE; Stand: 2/2015... -
Seite 10: Systemraster
Basierend auf einer Rasterbohrung von 32 mm entspricht eine Ordnerhöhe (1 OH) 384 mm und eine halbe Ordnerhöhe (0,5 OH) 192 mm. Typ B stehende Variante Typ A Wandmontage 1,5OH 1600 1600 1600 1800 1800 1800 2000 2000 2000 Bedienungsanleitung WINEA MAXX SLIDE; Stand: 2/2015... -
Seite 11: Verpackungsmaterial Entfernen
▸ Bedienen Sie die Tür an der oberen Kante ○ Zum Öffen des Schrankes Tür wie dargestellt bewegen. Montage Schrank Verpackungsmaterial entfernen ○ Verpackungsmaterial und Transporthilfe vorsichtig entfernen und die Vollständigkeit der Teile überprüfen (siehe Lieferumfang). Bedienungsanleitung WINEA MAXX SLIDE; Stand: 2/2015... -
Seite 12: Möbel Ausrichten
Schrank Möbel ausrichten Blickrichtung von links Blickrichtung von rechts ○ Das Möbel über die 6 Stellschrauben genau in Waage ausrichten HINWEIS ▸ Nur bei einem exakt ausgerichtetem Schrank ist eine einwandfreie Funktion gewährleistet. Detail Bedienungsanleitung WINEA MAXX SLIDE; Stand: 2/2015... -
Seite 13: Führung Oben
○ Führungswinkel für Schiebetür mit Front verschrauben M4x12. Jede Tür bekommt einen Detail Führungswinkel. HINWEIS ▸ Die Sicherungsschraube erst nach dem Ausrichten der Türen eindrehen um ein Feinjustieren des Führungswinkels noch zu ermöglichen. Detail Bedienungsanleitung WINEA MAXX SLIDE; Stand: 2/2015... -
Seite 14: Türbeschlag Ausrichten
Türbeschlag ausrichten Detail ○ Türaufnahme ausrichten Tür oben einhängen Detail Detail ○ Führungswinkel der Tür in obere Führungs- schiene positionieren. Tür unten einhängen ○ Tür in Türaufnahme einschieben und mit DIN 7991 M6X20 verschrauben. Detail Bedienungsanleitung WINEA MAXX SLIDE; Stand: 2/2015... -
Seite 15: Mittlere Führung Einhängen
Montage Schiebetür Mittlere Führung einhängen Detail (Ansicht von innen) Detail (Ansicht von innen) ○ Mittlere Rollenführungen auf Führungsprofile ○ Abdeckkappen aufklipsen aufschieben. Bedienungsanleitung WINEA MAXX SLIDE; Stand: 2/2015... -
Seite 16: Ausrichten Der Tür In Der Breite
Montage Schiebetür Ausrichten der Tür Ausrichten der Tür in der Breite Ausrichten der Tür in der Höhe Ausrichten der Tür in der Tiefe Bedienungsanleitung WINEA MAXX SLIDE; Stand: 2/2015... -
Seite 17: Mitnehmer Positionieren
Montage Schiebetür Mitnehmer positionieren Detail ○ Mitnehmer positionieren und mit Gewindestift DIN914 M6X6 sichern. Abdeckplatte Abdeckplatte positionieren Detail ○ Führungszapfen einsetzen ○ Abdeckplatte auflegen Bedienungsanleitung WINEA MAXX SLIDE; Stand: 2/2015... -
Seite 18: Hängeschrank
Ist dies nicht der Fall, ist eine Wandmontage nicht gestattet. ▸ Die eingesetzten Verbindungsmittel müssen über eine allgemeine bauaufsichtliche Zulassung (abZ) verfügen und eine Gesamthaltekraft von 250 kg aufweisen. ▸ Die Montage muss mit mindestens zwei Personen erfolgen. Bedienungsanleitung WINEA MAXX SLIDE; Stand: 2/2015... - Seite 19 Eine fehlerhafte Wandanbindung kann zum Abreißen oder Kippen des Möbels führen. Das kann schwere Quetschverletzungen hervorrufen. ▸ Verwenden Sie nur geeignete Verbindungsmittel. ▸ Befolgen Sie die Montageanweisung der Verbindungsmittelhersteller. ▸ Überschreiten Sie die Gesamthaltekraft der Verbindungsmittel nicht. Bedienungsanleitung WINEA MAXX SLIDE; Stand: 2/2015...
-
Seite 20: Tür Öffnen/Schließen
WINI Büromöbel Technischer Support Telefon: +49(0)5156/979-979 Georg Schmidt GmbH & Co. KG Auhagenstraße 79 E-Mail: info@wini.de 31863 Coppenbrügge, OT Marienau Internet: www.wini.de Germany Bedienungsanleitung WINEA MAXX SLIDE; Stand: 2/2015...
