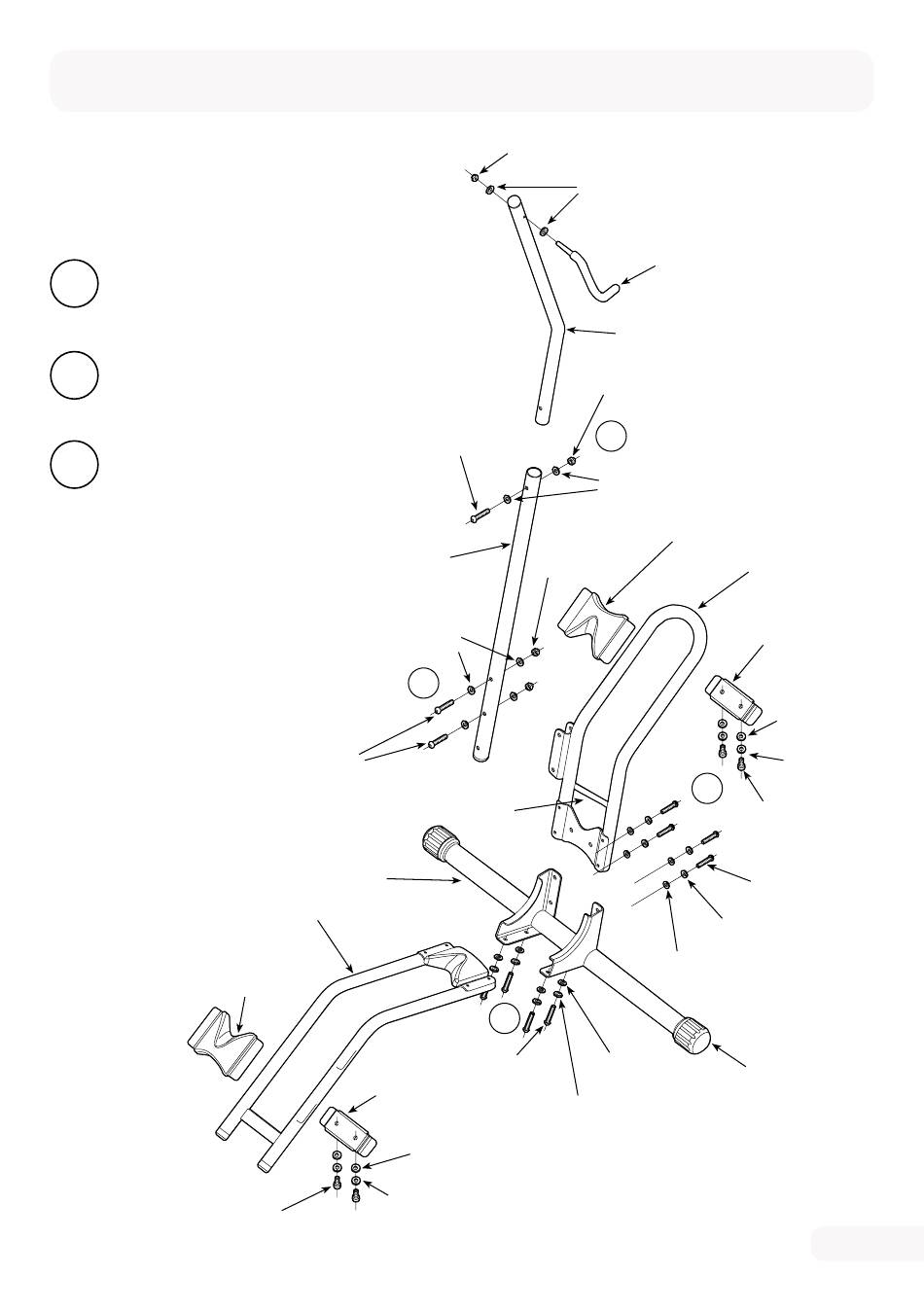

Budowa
W zestawie znajdują się wykazane
poniżej elementy. Część śrub jest już
fabrycznie zamontowana.
A1 / Śruba M6x30 (x1)
A
A2 / Podkładka płaska M6 (x2)
A3 / Nakrętka M6 (x1)
B1 / Śruba M6x35 (x2)
B
B2 / Podkładka płaska M6 (x4)
B3 / Nakrętka M6 (x2)
C1 / Śruba M6x30 (x8)
C
C2 / Podkładka płaska M6 (x8)
C3 / Podkładka sprężynowa M6 (x8)
rama koła tylnego
uchwyt koła tylnego
(fabrycznie złożony)
dolne ramię wieszaka
B
B1
podstawa
płytka uchwytu
podkładka M6
podkładka
sprężynowa M6
śruba M6
nakrętka M6
podkładki M6
A3
A
A1
A2
B3
B2
wspornik
C
C1
C2
C3
wieszak przedniego koła
(fabrycznie złożony)
górne ramię wieszaka
uchwyt przedniego koła
(fabrycznie złożony)
rama koła
przedniego
płytka uchwytu
podkładka M6
podkładka
sprężynowa M6
C
śruba M6
C1
C3
C2
gumowe nakładki
(29 mm)
7
