Inhaltszusammenfassung für KERN FCB

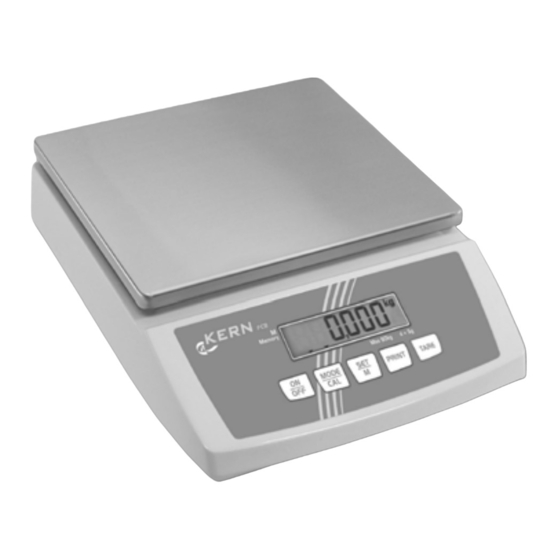

- Seite 1 KERN & Sohn GmbH Betriebsanleitung Kompaktwaage KERN FCB Version 1.1 01/2009 FCB-BA-d-0911 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
-
Seite 2: Inhaltsverzeichnis
KERN FCB Version 1.1 01/2009 Betriebsanleitung Kompaktwaage Inhaltsverzeichnis Technische Daten ..................4 Konformitätserklärung .................. 8 Grundlegende Hinweise (Allgemeines)............9 Bestimmungsgemäße Verwendung ..................9 Sachwidrige Verwendung ....................... 9 Gewährleistung ........................9 Prüfmittelüberwachung ......................9 Grundlegende Sicherheitshinweise ............10 Hinweise in der Betriebsanleitung beachten ..............10 Ausbildung des Personals .................... - Seite 3 10.3 Beschreibung des Datentransfers..................33 10.4 Ausgabe auf Barcode-Drucker ..................... 35 Wartung, Instandhaltung, Entsorgung............35 11.1 Reinigung ..........................35 11.2 Wartung, Instandhaltung ....................... 35 11.3 Entsorgung ..........................35 Kleine Pannenhilfe..................36 FCB-BA-d-0911 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
-
Seite 4: Technische Daten
Technische Daten KERN FCB 3K0.1 FCB 6K0.5 FCB 6K1 Ablesbarkeit (d) 0.1 g 0.5 g Wägebereich (Max) 3 kg 6 kg 6 kg Tarierbereich (subtraktiv) 3 kg 6 kg 6 kg Reproduzierbarkeit 0.1 g 0.5 g Linearität 0.3 g 1.5 g Mindeststückgewicht bei... - Seite 5 KERN FCB 8K0.1 FCB 12K1 FCB 15K5 Ablesbarkeit (d) 0.1 g Wägebereich (Max) 8 kg 12 kg 15 kg Tarierbereich (subtraktiv) 8 kg 12 kg 15 kg Reproduzierbarkeit 0.1 g Linearität 0.3 g 10 g Mindeststückgewicht bei 0.2 g 10 g Stückzählung...
- Seite 6 KERN FCB 16K0.2 FCB 24K1 FCB 24K2 Ablesbarkeit (d) 0.2 g Wägebereich (Max) 16 kg 24 kg 24 kg Tarierbereich (subtraktiv) 16 kg 24 kg 24 kg Reproduzierbarkeit 0.2 g Linearität 0.6 g Mindeststückgewicht bei 0.4 g Stückzählung Anwärmzeit 2 Stunden...
- Seite 7 KERN FCB 24K10 FCB 30K0.5 FCB 30K1 Ablesbarkeit (d) 10 g 0.5 g Wägebereich (Max) 24 kg 30 kg 30 kg Tarierbereich (subtraktiv) 24 kg 30 kg 30 kg Reproduzierbarkeit 10 g 0.5 g Linearität 20 g 1.5 g Mindeststückgewicht bei 20 g Stückzählung...
-
Seite 8: Konformitätserklärung
EN 55022: 1998+A1+A2 EN 61000-3-2: 2000+A2 EN 61000-3-3: 1995+A1 EN 55024: 1998+A1+A2 Date: 27.10.2008 Signature: Gottl. KERN & Sohn GmbH Management Gottl. KERN & Sohn GmbH, Ziegelei 1, D-72336 Balingen, Tel. +49-[0]7433/9933-0,Fax +49-[0]7433/9933-149 FCB-BA-d-0911 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com... -
Seite 9: Grundlegende Hinweise (Allgemeines)
Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwachung von Waagen sowie die hierfür notwendigen Prüfgewichte sind auf der KERN- Homepage (www.kern-sohn.com) verfügbar. In seinem akkredi- tiertem DKD- Kalibrierlaboratorium können bei KERN schnell und kostengünstig Prüfgewichte und Waagen kalibriert werden (Rückführung auf das nationale Normal). -
Seite 10: Grundlegende Sicherheitshinweise
4.1 Hinweise in der Betriebsanleitung beachten Lesen Sie diese Betriebsanleitung vor der Aufstellung und Inbetriebnahme sorgfältig durch, selbst dann, wenn Sie bereits über Erfahrungen mit KERN-Waagen verfügen. 4.2 Ausbildung des Personals Das Gerät darf nur von geschulten Mitarbeitern bedient und gepflegt werden 5 Transport und Lagerung 5.1 Kontrolle bei Übernahme... -
Seite 11: Auspacken/Aufstellen
6.3 Netzanschluss Die Stromversorgung erfolgt über das externe Netzgerät. Der aufgedruckte Span- nungswert muss mit der örtlichen Spannung übereinstimmen. Verwenden Sie nur KERN-Originalnetzgeräte. Die Verwendung anderer Fabrikate bedarf der Zustimmung von KERN. FCB-BA-d-0911 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com... -
Seite 12: Batteriebetrieb / Akkubetrieb ( Optional )
Vor Anschluss oder Trennen von Zusatzgeräten (Drucker, PC) an die Datenschnitt- stelle muss die Waage unbedingt vom Netz getrennt werden. Verwenden Sie zu Ihrer Waage ausschließlich Zubehör und Peripheriegeräte von KERN, diese sind optimal auf Ihre Waage abgestimmt. FCB-BA-d-0911 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com... -
Seite 13: Erstinbetriebnahme
Rücksprung in den Wägemodus. In der Anzeige erscheint der Wert des Justiergewichtes. Bei einem Justierfehler oder falschem Justiergewicht erscheint „CAL E“. Jus- tierung wiederholen. Justiergewicht bei der Waage aufbewahren. Tägliche Überprüfung der Waagenge- nauigkeit wird bei qualitätsrelevanten Anwendungen empfohlen. FCB-BA-d-0911 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com... -
Seite 14: Bedienungselelmente
Menü aufrufen (Taste gedrückt halten, bis UNIT er- scheint) • Einstellungen im Menü bestätigen SET-Taste • Speichern und Menü verlassen • Menüpunkte anwählen • MODE-Taste Einstellungen im Menü ändern • Justieren • TARE-Taste Tarieren • ON/OFF-Taste Ein-/Ausschalten FCB-BA-d-0911 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com... -
Seite 15: Basisbetrieb
Display „Error“ (=Überlast), sowie ein Pfeifton. Tarieren Leeren Wägebehälter auflegen, das Gewicht des Wäge- behälters wird angezeigt. 10.0 TARE-Taste drücken, die Nullanzeige erscheint. Das Ta- TARE ragewicht bleibt so lange gespeichert, bis es gelöscht wird. FCB-BA-d-0911 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com... -
Seite 16: Pre-Tare-Funktion
Mit SET-Taste das aktuelle Gewicht auf der Wägeplatte als PRE-TARE Wert speichern. PRE-TARE Wert löschen Waage entlasten und MODE-Taste wiederholt drücken bis „PtArE“ blinkend angezeigt wird. MODE Mit SET-Taste bestätigen. Der PRE-TARE Wert wird ge- löscht, die Nullanzeige erscheint. FCB-BA-d-0911 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com... -
Seite 17: Plus/Minus-Wägungen
So viele Zählteile auf die Wägeplatte stellen, wie die einge- stellte Referenzstückzahl verlangt. Mit SET-Taste bestätigen. Ab hier befindet sich die Waage im Stückzähl-Modus und zählt alle Teile, die sich auf der Wägeplatte befinden. FCB-BA-d-0911 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com... -
Seite 18: Netto-Total-Wägungen
SET-Taste drücken. Netto-Total (Summengewicht von Komponenten .) wird angezeigt. Rezeptur gegebenenfalls zum gewünschten Endwert auffül- len. Für jede weitere Komponente Schritt 4-5 wiederholen. Zurück in den Wägemodus durch Drücken der TARE- Taste. FCB-BA-d-0911 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com... -
Seite 19: Prozent-Bestimmung
Referenzgewicht, das 100 % entspricht auflegen. Mit SET-Taste Referenz speichern. Referenzgewicht ab- nehmen. Wägegut auflegen. Das Gewicht der Probe wird in Prozent, bezogen auf das Referenzgewicht, angezeigt. Zurück in den Wägemodus durch Drücken der MODE-Taste. FCB-BA-d-0911 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com... -
Seite 20: Menü
MODE-Taste wird die nächste Einstel- lung angezeigt, siehe Kap.9.2 „Menü- Pl PC Übersicht“. 1. Änderung eines Menüpunktes speichern und Menü verlassen SET -Taste drücken, die Waage kehrt in den Wägemodus zurück. FCB-BA-d-0911 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com... - Seite 21 Mit SET-Taste (Ja) bestätigen, „StorE“ STQRE wird angezeigt. Speichern (SET-Taste) bzw. Verwerfen (PRINT-Taste) und Me- nü verlassen, oder PRINT-Taste (Nein) drücken und Ände- rungen an weiteren Menüpunkten wie oben beschrieben vornehmen FCB-BA-d-0911 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
- Seite 22 Änderungen abspei- chern. Die Waage kehrt automatisch in den Wägemodus zurück. oder Verwerfen PRINT Zum Verwerfen der Änderungen PRINT- Taste (Nein) drücken. Die Waage kehrt automatisch in den Wägemodus zurück. FCB-BA-d-0911 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
-
Seite 23: Menü-Übersicht
Ausgabe der Nettogewichts Ausgabe der Taragewichts Ausgabe des gespeicherten Gewichts Ausgabe der Stückzahl Ausgabe der Stückgewichts Ausgabe der Referenzstückzahl Ausgabe eines Seitenvorschubs bei Start Druckausgabe Ausgabe eines Seitenvorschubs bei Ende Druckausgabe FCB-BA-d-0911 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com... - Seite 24 Wägewertes automatisch ab Tierwägefunktion off* (siehe Kap. 9.3) Zeitspanne 3 Sekunden Zeitspanne 5 Sekunden Zeitspanne 10 Sekunden Zeitspanne 15 Sekunden Rücksetzen auf nein Werkseinstellung (siehe Kap. 9.3) * = Werkseinstellung FCB-BA-d-0911 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
-
Seite 25: Beschreibung Einzelner Menüpunkte
PRINT-Taste um 1 verringert. Mit der TARE-Taste Auswahl der Ziffer nach links. Eingabe mit SET-Taste bestätigen. Durch nochmaliges Drücken der SET-Taste wird der „Frei wähl- barer Faktor“ als aktuelle Wägeeinheit übernommen. FCB-BA-d-0911 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com... -
Seite 26: Dosierung Und Zero-Tracking
Funktion aktiviert tr off Funktion deaktiviert Auswahl mit SET-Taste bestätigen. Bei der Modellreihe KERN FCB kann das Justiergewicht aus drei Auswahl vorgegebenen Nennwerten (ca.1/3; 2/3; Max) gewählt werden Justiergewicht (siehe nachfolgende Tabelle, Werkseinstellung grau unterlegt). Um messtechnisch hochwertige Wägeergebnisse zu erlangen, ist die Auswahl eines möglichst hohen Nennwertes zu empfehlen. -
Seite 27: Hinterleuchtung Der Anzeige
FCB 3K0.1 FCB 6K0.5 FCB 6K1 FCB 8K0.1 1000 2000 2000 2000 2000 4000 4000 5000 3000 6000 6000 8000 FCB 12K1 FCB 15K5 FCB 16K0.2 FCB 24K1 4000 5000 5000 10000 8000 10000 10000 15000 12000 15000 16000 20000... -
Seite 28: Tierwäge-Funktion
Der Mittelwert der Wägeresultate wird angezeigt und bleibt in der Anzeige stehen. Mit der SET-Taste kann zwischen Tierwägen und normalem Wagen gewechselt werden. Mit der SET-Taste wird die Wägezyklus für die Tierwägung er- neut gestartet. FCB-BA-d-0911 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com... -
Seite 29: Rücksetzen Auf Werkseinstellung
Mit SET-Taste bestätigen, die aktuelle Einstellung wird ange- zeigt. Mit MODE-Taste gewünschte Einstellungen auswählen Waage wird auf Werkseinstellung zurückgesetzt Waage bleibt in individueller Einstellung Auswahl mit SET-Taste bestätigen. Die Waage kehrt in zurück in den Wägemodus. FCB-BA-d-0911 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com... -
Seite 30: Schnittstellenparameter
Datenausgabe durch Drücken der PRINT-Taste AU PC Kontinuierliche Datenausgabe bA Pr Ausgabe auf Barcode-Drucker AU Pr Autom. Datenausgabe stabiler Wägewerte Auswahl mit SET-Taste bestätigen. Die Waage kehrt in den Wägemodus zurück. FCB-BA-d-0911 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com... -
Seite 31: Druckausgabe
Auswahl mit SET-Taste bestätigen. Die Waage kehrt in den Wä- gemodus zurück. Auf diese Weise kann der Benutzer sich seinen eigenen Datenblock konfigurieren, der dann an einen Drucker oder PC gesendet wird. FCB-BA-d-0911 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com... -
Seite 32: Baudrate
Baudrate wählbar auf 1200, 2400, 4800 , 9600 und 19200 Baud Miniatur-Stecker notwendig (9 pol D-Sub) Bei Betrieb mit Schnittstelle ist der fehlerfreie Betrieb nur mit dem entsprechen- den KERN- Schnittstellenkabel (max. 2m) sichergestellt 10.2 Pinbelegung der Waagenausgangsbuchse Frontansicht: Pin 2:... -
Seite 33: Beschreibung Des Datentransfers
Wert stabil oder instabil ist. e. Format für stabile Werte für Gewicht/Stückzahl/Prozentangabe 10 11 12 13 14 15 16 17 CR LF f. Format im Fehlerfall g. Format für instabile Werte für Gewicht/Stückzahl/Prozentangabe CR LF FCB-BA-d-0911 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com... - Seite 34 B / 0 /. Leerzeichen / Werte für Gewicht / Dezimalpunkt, abhängig vom Wäge- wert Gewichtseinheit / Stk. / % E, o, r ASCII-Code oder “E, o, r” Wagenrücklauf-Zeichen (Carriage Return) Zeilenvorschub-Zeichen (Line Feed) FCB-BA-d-0911 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
-
Seite 35: Ausgabe Auf Barcode-Drucker
Das Druckformat ist im Drucker gespeichert. D.h. bei einem Defekt kann der Drucker nicht gegen einen fabrikneuen ausgetauscht werden, sondern es muss bei KERN zuvor die entsprechende Software aufgespielt werden. Der Zebra-Drucker und die Waage sind im ausgeschalteten Zustand mit dem mitge- lieferten Schnittstellenkabel zu verbinden. -
Seite 36: Kleine Pannenhilfe
• Es herrschen starke Temperaturschwan- kungen. • Elektromagnetische Felder/ Statische Auf- ladung(Anderen Aufstellungsort wählen/ falls möglich, störendes Gerät ausschal- ten). Beim Auftreten anderer Fehlermeldungen Waage aus- und nochmals einschalten. Bleibt Fehlermeldung erhalten, Hersteller benachrichtigen. FCB-BA-d-0911 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
