B-Tech BT8226 Montageanleitung
Doppelar m flachbildschirmwandhalterung mitneige - undschwenkfunkti
TECH
B-TECH
MOUNTS
BT8226
DOPPELAR
M
MITNEIGE
-
MONTAGE ANLEITUNG
• Für Bildschirme bis zu 65" (165cm) / 35kg entwickelt
• Geeignet für Bildschirme mit VESA@ und nicht VESA
Befestigungen von 200 x 200mm bis zu 600 x 400mm
• Verlängerung: 50mm - 574mm von der Wand
• Verfügt über drei Gelenkpunkte:
3600 am zentralen Gelenkpunkt
• Mit werkzeugloser +140 / -30 Neigung, Nivellierung des
Bildschirms und seitlicher Nachjustierung
• Integriertes Kabelmanagement
• Alle Befestigungsmaterialien enthalten
FLACHBILDSCHIRM W ANDHALTERUNG
UND SCHWENKFUNKTIO
N
MERKMALE
1800 an der Wand & Interface,
nach der Installation
www.btechavmounts.com
35KG
165CM
• VESA•
Verwandte Anleitungen für B-Tech BT8226
Inhaltszusammenfassung für B-Tech BT8226

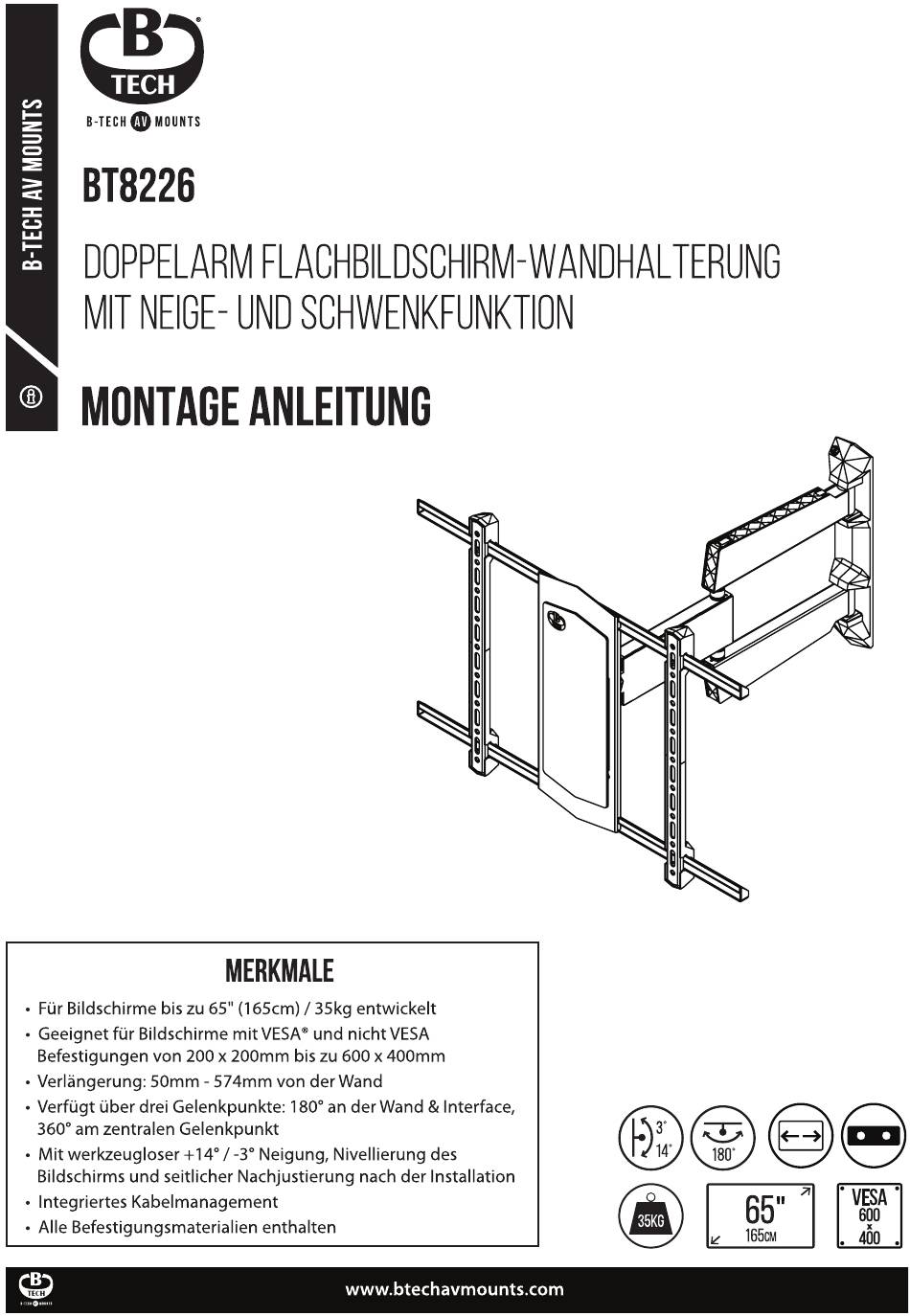

- Seite 1 TECH B-TECH MOUNTS BT8226 DOPPELAR FLACHBILDSCHIRM W ANDHALTERUNG MITNEIGE UND SCHWENKFUNKTIO MONTAGE ANLEITUNG MERKMALE • Für Bildschirme bis zu 65" (165cm) / 35kg entwickelt • Geeignet für Bildschirme mit VESA@ und nicht VESA Befestigungen von 200 x 200mm bis zu 600 x 400mm •...
-
Seite 2: Sicherheitshinweise
Bitte bewahren Sie diese Anleitung zum späteren Nachschlagen auf Bitte prüfen Sie sorgfältig, 0b alle Teile laut Bedienungsanleitung vorhanden und in einwandfreiem Zustand sind - defekte Teile dürfen niemals verwendet werden. B-Tech AV Mounts, seine Distributoren und Händler Sind nicht haftbar Oder verantwortlich für Schäden... - Seite 3 A B-Tech AV Mounts recomenda que a instalaqäo deste produto seja efectuada por um instalador de AV instalador de AV profissional ou outra pessoa devidamente habilitada. A B-Tech AV Mounts e 0s Seusdistribuidores e concessionårios näo säo responsåveis por danos ou Iesöescausados por uma instalaqäo incorrecta.
- Seite 4 BT8226TEILELISTE ZIJKLINFTI HINWEISE ALIFBEWAHRE TECH...
- Seite 5 ARTIKEL ARTIKELBEZEICHNUNG MENGE GELENKHALTERUNG INTERFACE INTERFACE ABDECKUNG WANDPLATTENABDECKUNG LINKS WANDPLATTENABDECKUNG RECHTS M6 KONTERMUTTER 4AF INBUSSCHLÜSSEL BOHRSCHABLONE INTERFACE 12mm SCHRAUBE M4 x 25mm SCHRAUBE M4 x 40mm SCHRAUBE M6 x 16mm SCHRAUBE M6 x 25mm SCHRAUBE M6 x 40mm SCHRAUBE M8 x 16mm SCHRAUBE M8 x 25mm SCHRAUBE...
- Seite 6 MONTAGEANLEITUNG HALTERUNG AN WAND MONTIEREN i. Entscheiden Sie,welche Wandbefestigungspunkte Sieverwenden möchten (mindestens 4). 1 Befestigung in den Spalt Oder Schlüsselloch 1Befestigungin eine dieserÖffnungen 1Befestigungin eine dieserÖffnungen I Befestigung in diesen Spalt ii. Bestimmen Sie die Mitte des Bildschirms an der Wand. Markieren Sie die Mitte.
- Seite 7 iii. Verwenden Siedie Bohrschablone* (Artikel 8) um die Befestigungslöcher an der Wand zu markieren Hinweis: Stellen Sie sicher, dass die Mittellinien auf der Bohrschablone mit dem gewünschten Mittelpunkt der Wand übereinstimmen. WAND *Alternativ markieren Sie die Löcher manuell 10.5mm WAND Vergewissern Sie sich, dass die Mittellinien...
- Seite 8 v. Befestigen Sie Artikel I an die Wand, indem OPTIONAL SCHLÜSSELLOCH-MONTAGE Sie ArtikelA 7 &A3 verwenden. i. Fügen Sie 1 x ArtikelA7 &A3 in die Schlüsselloch Montage Positionen ein. ii. Nicht ganz fest ziehen, lassen Sie einen Abstand von 4mm, um Artikel 1einzuhängen. iii.
- Seite 9 INTERFACE ARME AM BILDSCHIRM ANBRINGEN Befestigen Sie Artikel 2 an die Rückseite des Bildschirms, indem Sie das Interface Kit verwenden (ArtikeIA - N). Hinweis: Vergewissern Sie sich, dass die Arme richtig herumliegen und die gleichen Öffnungen an beiden Armen verwendet werden QUERFORMAT MONTAGE...
- Seite 10 ii. SEITLICHE EINSTELLUNG Schieben Sie Artikel 2 seitwärts auf Artikel I, um den Bildschirm in die gewünschte Position zu bringen. iii. INTERFACE ARME AN DER HALTERUNG SICHERN Ziehen Sie die Sicherungsschrauben unten an beiden Artikeln 2 fest an Artikel 7 an, indem Sie Artikel 7 verwenden.
- Seite 11 iv. Befestigen Sie 2 x Artikel 3 um Artikel 1 und Artikel 2, stellen Sie sicher, dass die Abdeckungen oben und unten einrasten. KABEL MANAGEMENT i. Ziehen Sie den Bildschirm vollständig von der Wand ab. Schieben Sie die obere Oder untere Kabelführungsabdeckung heraus, indem Sie Sie von der Wand weg und dann wie gezeigt aus Kanal...
- Seite 12 ii. Verlegen Sie die Kabel des Bildschirms durch den Gelenkarm hinaus bis zur Wand. Hinweis: Stellen Sie sicher, dass die Länge der Kabel dem Bildschirm Bewegungsfreiheit gewähren. KABEL GELENKARM iii. Die Abdeckung für das Kabelmanagement wieder zurücksetzen, indem SieSienach oben in den Kanal und dann in Richtung Wand schieben, bis die Abdeckung mit einem "Klick"...
- Seite 13 EINSTELLUNG DES BILDSCHIRMS i. BILDSCHIRM NIVELLIERUNG: Lösen Sie das Handrad,justieren Sieden Bildschirm und ziehen Sie das Handrad wieder fest. -F/- 30 WASSERWAAGE HANDRAD OPTIONAL VERRIEGELN SIE DIE AUSRICHTUNG DES BILDSCHIRMS Um die Ausrichtung des Bildschirms zu verriegeln, ersetzen Sie das Handrad mit Artikel 6 und ziehen Sie ihn mit einem 10mm Schraubenschlüssel...
- Seite 14 ii. BILDSCHIRM NEIGUNG: Stellen Sie den Neigewinkel des Bildschirms per Hand ein (keine Werkzeuge erforderlich). +140 / -30 BILDSCHIRM WARNUNG Beim Ausrichten des Bi dschirms ist besondere Vorsicht geboten, um Beschädigungen zu vermeiden. OPTIONALESERHÖHEN/VERRINGERN DER NEIGUNGSSPANNUNG i. Entfernen Sie beide Neigungsabdeckungen, indem Sie4 x die M4 x 8mm Schrauben entfernen. ii.
- Seite 15 3 Grad Max. nach Unten 14 Grad Min. Tiefe 50mm Toleranz +/-1 mm Max. Tiefe 573.6mm 24mrn DIESE ANLE TUNGEN SIND NUR ALS LE TFADEN VORGESEHEN. B-TECH ÜBERNIMMT KEINE HAFTUNG FÜR DIE RICHTIGKEIT DER IN DIESEM DOKUMENT ENTHALTENEN INFORMATIONEN. TECH...
- Seite 16 BTDE@btechavmounts.com 02023 B-Tech International Design and Manufacturing Ltd. Alle Rechte vorbehalten. B-Tech AV Mounts ist eine Abteilung von B-Tech International Design and Manufacturing Ltd. B-Tech AV Mounts und das B-Tech-Logo sind eingetragene Warenzeichen. Alle anderen Marken und Produktnamen sind Marken der jeweiligen Eigentümer.
