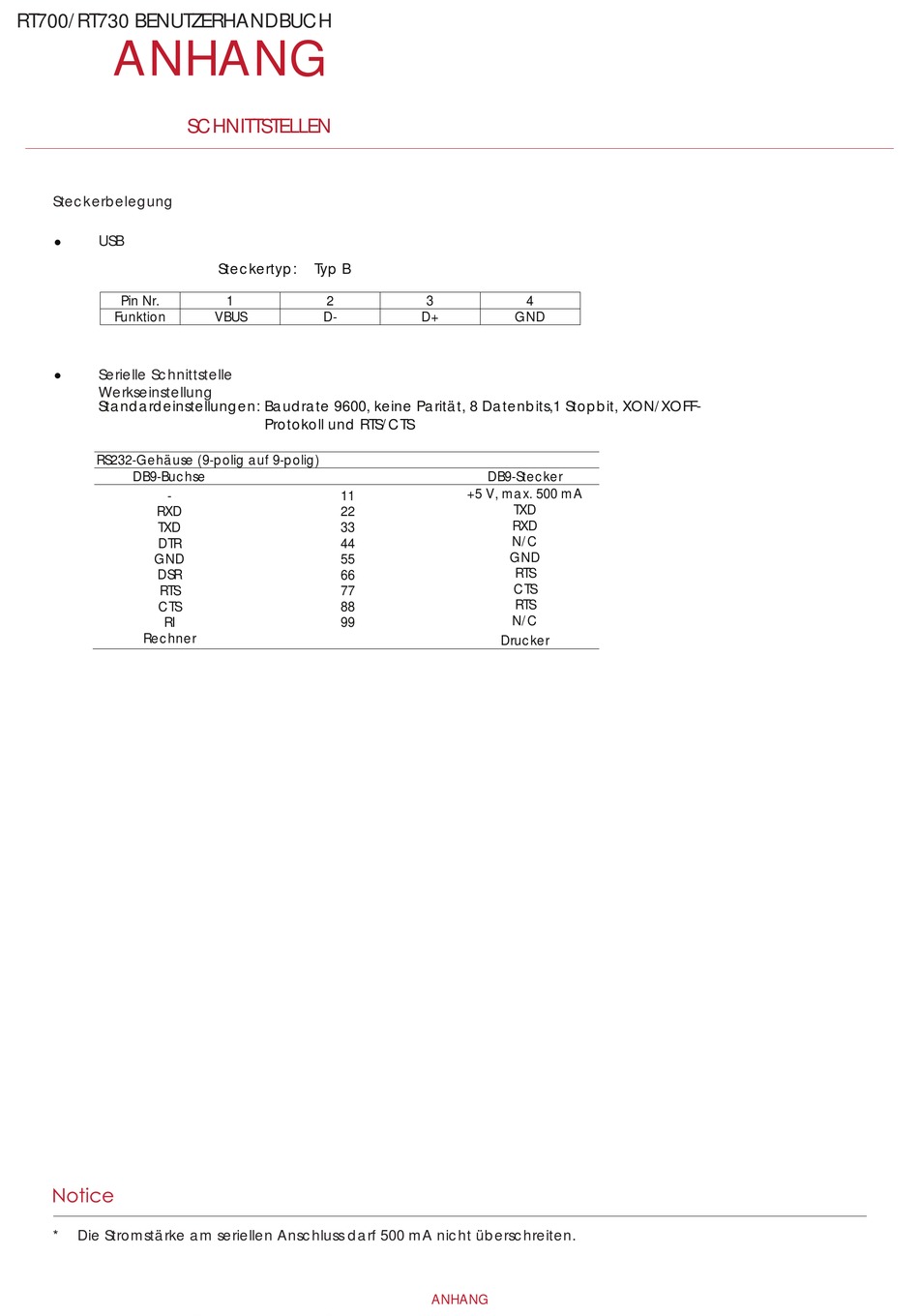

Godex RT700 Benutzerhandbuch Seite 53

RT700/RT730 BENUTZERHANDBUCH
ANHANG
SCHNITTSTELLEN
Steckerbelegung
USB

Pin Nr.
Funktion
Serielle Schnittstelle

Werkseinstellung
Standardeinstellungen: Baudrate 9600, keine Parität, 8 Datenbits,1 Stopbit, XON/XOFF-
RS232-Gehäuse (9-polig auf 9-polig)
DB9-Buchse
-
RXD
TXD
DTR
GND
DSR
RTS
CTS
RI
Rechner
****Die Stromstärke am seriellen Anschluss darf 500 mA nicht überschreiten.
Steckertyp: Typ B
1 2
VBUS D-
Protokoll und RTS/CTS
11
22
33
44
55
66
77
88
99
3 4
D+ GND
DB9-Stecker
+5 V, max. 500 mA
TXD
RXD
N/C
GND
RTS
CTS
RTS
N/C
Drucker
