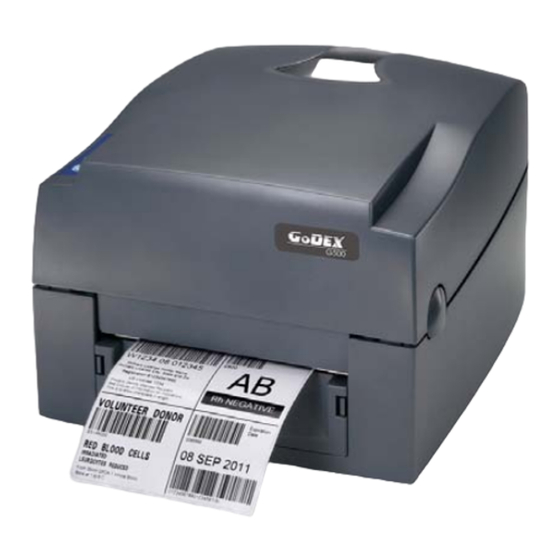

Godex G530 Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Godex Anleitungen
  4. Etikettendrucker
  5. G530
  6. Benutzerhandbuch
Godex G530 Benutzerhandbuch

Godex G530 Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für G530:
Inhaltsverzeichnis

Werbung

Quicklinks

Handbuch
: G500 Serie
Version
: Re 1.2
Austellungsdatum
: 2012.07.04
P/N
: 920-014061-00
Benutzerhandbuch
G500 SERIE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Godex G530

Inhaltszusammenfassung für Godex G530

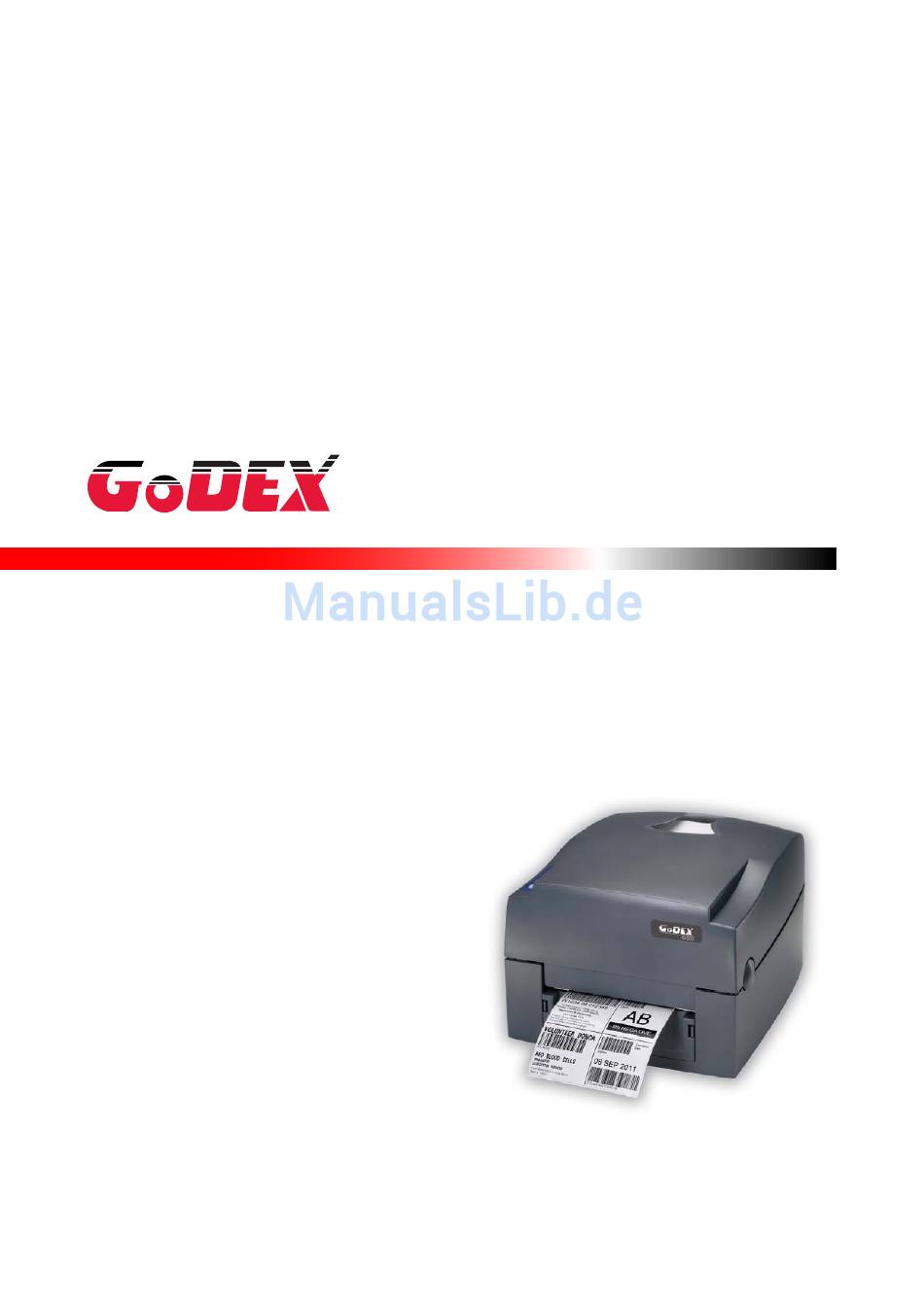

  • Seite 1 Benutzerhandbuch G500 SERIE Handbuch : G500 Serie Version : Re 1.2 Austellungsdatum : 2012.07.04 : 920-014061-00...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Barcode Drucker ......................Lieferumfang ........................Lernen Sie ihren Drucker kennen ..................Aufbau des Druckers ...................... Gehäusedeckel öffnen ...................... Druckmechanismus öffnen ....................Farbband einlegen ......................Aufnahme der Etikettenrolle ....................Einlegen von Etikettenrollen mit unterschiedlichen Kerndurchmeser ....... Vorbereitung für Lochetikettendruck ................. Anschluß...
  • Seite 3 FCC COMPLIANCE STATEMENT FOR AMERICAN USERS This equipment has been tested and found to comply with the limits for a CLASS A digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference when the equipment is operated in a commercial environment.

  • Seite 4: Sicherheitsanweisungen

    Sicherheitsanweisungen Bitte lesen Sie die Anweisungen gründlich. Halten Sie das Gerät fern von Feuchtigkeit.  Bevor Sie das Gerät anschließen vergewissern Sie sich, dass die Spannung des Gerätes mit  der Netzspannung übereinstimmt. Bitte achten Sie darauf, dass der Drucker ausgeschaltet ist, bevor Sie den Netzstecker an die ...

  • Seite 5: Barcode Drucker

    Barcode Drucker Lieferumfang Bitte überprüfen Sie ob folgende Teile vorhanden sind: Farbbandaufnahme (2) Barcode Drucker   leerer Farbbandkern Stromkabel   Netzadapter Etikettenrollenhalter   USB Kabel Etikettenrollenbegrenzung   Farbband Quick Start Guide   Etikettenrolle CD (mit Software /Handbuch) ...

  • Seite 6: Lernen Sie Ihren Drucker Kennen

    Barcode Drucker Lernen Sie Ihren Drucker kennen  Geräteübersicht Vorderansicht  Gehäusedeckel Bedienfeld Frontblende Gehäuseentriegelung Drücken Sie die Knöpfe um den Deckel zu entriegeln. Rückansicht  Öffnung für Endlosmaterial-zuführung Verwendung bei Etikettenrollen mit größerem Durchmesser Ethernet Anschluß* Serieller Anschluß ( RS-232 )* Ein-Aus-Schalter - ON - OFF...
  • Seite 7 Barcode Drucker  Gehäusedeckel öffnen Etikettenrollenhalter Farbbandaufnahme - ROLLENHALTER - Farbbandmechanismus - MATERIALFÜHRUNG (2-teilig) - Farbbandhalterung - Leerer Farbbandkern Justierschraube ( links) Schraube zur Justierung des Druckerkopfdruckes Justierschraube ( rechts ) Schraube zur Justierung des Druckerkopfdrruckes  Öffnen des Druckmechanismuses Entrieglungsknopf ( rechts ) Entrieglungsknopf (links ) MECHANISMUS...

  • Seite 8: Aufbau Des Druckers

    Aufbau des Druckers Gehäusedeckel öffnen  Entriegelung Stellen Sie den Drucker auf einen flachen Untergrund und öffnen Sie den Deckel indem Sie beide Knöpfe an der Seite betätigen und den Deckel aufklappen. Entriegelungsknopf Entriegelungsknopf Drücken Klappen Sie den Deckel nach hinten Druckmechanismus öffnen Entriegeln Sie den Druckmechanismus und heben Sie ihn an.

  • Seite 9: Farbband Einlegen

    Aufbau des Druckers Farbband einlegen  Installation des Farbbandes Stecken Sie das Farbband auf einen der 2 Farbbandhalterungen Aufstecken Farbband Farbbandhalterung Neues Farbband Stecken Sie den leeren Farbbandkern auf die andere Farbbandhalterung Auf Farbbandhalterung stecken zusammengesetztes Farbband-Modul Farbbandhalterung Leerer Farbbandkern Kleben Sie den Anfang des Farbbandes auf den leeren, aufgesteckten Farbbandkern und umwickeln Sie es 2 –...
  • Seite 10 Aufbau des Druckers Einlegen des Farbbbandes in den Drucker  Legen Sie das Farbband in die untere Farbbandhalterung ein Legen Sie das Farbband in den Mechanismus so ein das es einrastet Legen Sie das Farbband wie gezeigt in die Halterung Spulen Sie es zurück Farbbandaufwicklung Aufbau des Druckers...

  • Seite 11: Aufnahme Der Etikettenrolle

    Aufbau des Druckers Aufnahme der Etikettenrolle  Einlegen einer neuen Etikettenrolle Stecken Sie die Etikettenrolle auf den Etikettenrollenhalter und bringen Sie an beiden Seiten die Begrenzung an. Neue Etikettenrolle Etikettenrollenhalter Etikettenrollenbegrenzer  Einlegen der Etikettenrolle in den Drucker Legen Sie die Etikettenrolle wie dargestellt in den Drucker. Einlegen in den Drucker Aufbau des Druckers...
  • Seite 12 Aufbau des Druckers Entriegeln Sie den Druckmechanismus und klappen Sie ihn auf. Ziehen Sie die Etiketten bis zur Abreißkante und justieren Sie die Etikettenführung links und rechts. Etikettendurchführung Etikettenführung Schließen Sie den Druckmechanismus. Schließen einrasten Aufbau des Druckers...

  • Seite 13: Einlegen Von Etikettenrollen Mit Unterschiedlichen Kerndurchmeser

    Aufbau des Druckers Einlegen von Etikettenrollen mit unterschiedlichem Kerndurchmesser 1" Kerndurchmesser  Einsetzen des Etikettenrollenhalters für Rollen mit 1” Kerndurchmesser  1,5" Kerndurchmesser Einsetzen des Etikettenrollenhalters für Rollen mit 1,5” Kerndurchmesser 3" Kerndurchmesser  Einsetzen des Etikettenrollenhalters für Rollen mit 3” Kerndurchmesser Aufbau des Druckers...

  • Seite 14: Vorbereitung Für Lochetikettendruck

    Aufbau des Druckers Vorbereitung für Lochetikettendruck Im Lochetikettendruckmodus erkennt der Sensor die Etikettenhöhe. Verschieben Sie den Sensor hierfür so, das der Sensor genau unter dem Loch steht. Das Loch sollte mindestens 3 mm im Durchmesser sein um eine einwandfreie Funktion zu gewährleisten. SENSOR POSITION Aufbau des Druckers...

  • Seite 15: Anschluß An Den Computer

    Aufbau des Druckers Anschluß an den Computer Versichern Sie sich das der Drucker ausgeschaltet ist.  Verbinden Sie das Stromkabel mit dem Adapter und danach mit dem Drucker.  Schliessen Sie das USB Kabel an den Drucker und dann an den Computer an. ...

  • Seite 16: Treiberinstallation

    Aufbau des Druckers Treiberinstallation Schritt-01Legen Sie die Produkt CD in das CD/DVD Laufwerk Ihres PCs und öffnen Sie den Ordner "Seagull-Driver". Schritt-02Klicken Sie auf das Seagull Symbol um die Installation zu starten. Schritt-03Folgen Sie den Anweisungen auf dem Bildschirm. Der Driver Wizard leitet Sie durch die einzelnen Schritte. Schritt-04Wählen Sie aus: "Install printer drivers".
  • Seite 17 Aufbau des Druckers Schritt-06Wählen Sie die Schnittstelle aus, an der der Drucker angeschlossen werden soll. Schritt-07Vergeben Sie einen Druckernamen und wählen Sie aus, ob der Drucker im loklalen Netzwerk freigegeben werden soll: Schritt-08Nach erfolgreicher Installation wird eine Zusammenfassung der eingestellten Punkte angezeigt. Schritt-09Prüfen Sie alle Angaben und klicken Sie auf "Finish"...
  • Seite 18 Aufbau des Druckers Schritt-11Nach erfolgreicher Installation erscheint der Drucker im Ordner "Drucker und Faxgeräte" Aufbau des Druckers...

  • Seite 19: Led Bedienfeld

    Bedienfeld LED Bedienfeld  FEED Taste Wenn Sie die FEED-Taste drücken, fährt der Drucker das Etikett bis zur eingestellten Stopp Position. Falls Sie Endlosetiketten verwenden wird der Transport solange fortgesetzt bis Sie die FEED Taste loslassen. Falls Sie individuelle Etiketten verwenden wird der Etikettentransport einzeln durchgeführt. Falls das Label nicht automatisch und korrekt stoppt, führen Sie eine Autokalibrierung durch (Siehe Punkt 3-2.) ...

  • Seite 20: Autokalibrierung Und Selbsttest

    Bedienfeld Autokalibrierung und Selbsttest Der Drucker erkennt und speichert automatisch die Etikettengröße. D.h., der Computer braucht diese nicht zu übertragen.Die Selbsttest-Funktion läßt Sie erkennen ob der Drucker im Normalbereich arbeitet. Arbeitsschritte für Autokalibrierung und Selbsttest: Schritt-01Prüfen Sie ob die Etiketten korrekt eingelegt sind. Schritt-02Schalten Sie den Drucker aus.

  • Seite 21: Fehlermeldung

    Bedienfeld Fehlermeldung In dem Fall eines Problemes, welches die normale Funktion beeinträchtigt, wird der Fehler sowohl Visuell über die LED-Angezeig ; als auch Akkustisch dargestellt. Leuchten  Blinken  LED -Lampe Netz- Status- Fehlerart Signalton Beschreibung Lösung 2 x 4 Druckmechanismus ist nicht richtig Öffnen Sie den Druckmechanismus Druckkopffehler...

  • Seite 22: Installation Der Netsetting Software

    Installation der NetSetting Software Installation der NetSetting Software Die NetSetting Software managet die Netzwerk Konfiguration, wenn der Drucker über Ethernet angeschlossen ist. Die Software befindet sich auf der Produkt CD oder kann über die Webseite www.godexintl.com heruntergeladen werden. Um diese Software zu installieren, folgen Sie den folgenden Schritten: Schritt-01Legen Sie die Produkt CD in das CD/DVD Laufwerk Ihres Computers und klicken Sie auf den Ordner Ethernet.

  • Seite 23: Bedieneroberfläche Der Software

    Doppel klicken Sie auf das” NetSetting”-Symbol um das Programm zu starten. Es erscheint folgende Startseite die Ihnen die Basisinformationen des angeschlossenen Druckers zeigt. Klicken Sie auf die Lupe um nach Druckern die sich in Ihrem Netzwerk befinden zu suchen. Gefundene Godex Drucker werden hier aufgelistet.
  • Seite 24 Installation der NetSetting Software IP Setting In diesem Menü haben Sie die Möglichkeit den Druckernamen, die Portnummer, das Standard Gatway und das Passwort zu ändern. Ebenfalls können einstellen ob der Drucker die IP Adresse über den DHCP Server beziehen soll oder ihm eine feste IP Adresse zuweisen.
  • Seite 25 Installation der NetSetting Software Statusbenachrichtigungen “NetSetting” sendet eine Nachricht an einen bestimmten Empfänger sobald an dem Drucker ein Fehler auftritt. Die Nachricht wird über „ SMTP" (Simple Mail Transfer Protocol“) oder „SNMP (Simple Network Management Protocol)“, an den Empfänger gesendet. Sie können diese Konfiguration auf SMTP und SNMP in diesem Menüpunkt ändern. Um Ihre Einstellungen zu sichern klicken Sie bitte auf Set, um die Einstellungen zurückzusetzen ReGet.
  • Seite 26 Installation der NetSetting Software Einstellbare Statusmeldungen Nachfolgend finden Sie die einstellbaren Statusmeldungen. Sie können auswählen ob diese über SMTP und/oder SNMP übermittelt werden sollen. Für die Alarmbenachrichtigung können Sie entscheiden welche Art von Fehlermeldung gesendet werden soll. Um Ihre Einstellungen zu sichern klicken Sie bitte auf Set, um die Einstellungen zurückzusetzen ReGet. Installation der NetSetting Software...
  • Seite 27 Installation der NetSetting Software Druckerkonfiguration Über diesen Menüpunkt können Sie die meisten Druckereinstellungen vornehmen. Um Ihre Einstellungen zu sichern klicken Sie bitte auf Set, um die Einstellungen zurückzusetzen ReGet. Installation der NetSetting Software...
  • Seite 28 Installation der NetSetting Software Druckerprogrammierung Das User Command Menü bieten Ihnen die Möglichkeit mittels Druckerbefehlen den Drucker zu konfigurieren und zu programmieren. Dort eingegebene Befehle werden direkt an den Drucker übertragen. Klicken Sie hierzu auf “Send Command”. Auf einige Befehle bekommen Sie eine Rückmeldung vom Drucker, diese erscheint im Fenster "Output Message".
  • Seite 29 Installation der NetSetting Software Firmware Download/Update In dem Menü “Firmware Download” wird Ihnen die die derzeitige Fimware Version des Druckers angezeigt. Falls Sie ein Firmware Update durchführen möchten, wählen Sie den Speicherpfad mit der Datei und klicken Sie auf “Start Download Firmware".

  • Seite 30: Optionen

    Optionen  Vorbereitende Schritte Bevor Sie die Installation eines Etikettenspenders vornehmen treffen Sie bitte folgende Vorbereitungen: Schritt-01 Ausschalten des Druckers: Vergessen Sie nicht den Drucker auszuschalten bevor Sie zusätzliche Teile einbauen oder zuschalten. Schritt-02 Deckel öffnen: Öffnen Sie den Deckel indem Sie die beiden seitlichen Knöpfe drücken. Beachten Sie bitte auch Sektion 2-1 für weitere Informationen.

  • Seite 31: Installation Des Etikettenspenders

    Optionen Installation des Etikettenspenders  Überblick Etikettenspender Kabel PAPIER SENSOR PAPIER Transportrolle Etikettenspendermodul Schrauben Die Dicke des Trägermateriales sollte 0.006 mm ± 10% sein und ein Gewicht von  WICHTIG 65 g/m ± 6% haben. Der Etikettenspender kann Etiketten bis zu max. 110 mm Breite verarbeiten. ...
  • Seite 32 Optionen  Installieren des Etikettenspender Verbinden Sie das Kabel des Etikettenspenders mit dem unteren Anschluß. Anschluß Kabel des Etikettenspenders Der Drucker muß ausgeschaltet sein, andernfalls könnte das Mainboard beschädigt werden!  WICHTIG Es sind 2 Anschlüsse vorhanden: der untere für den Etikettenspender, der obere für den Cutter. ...
  • Seite 33 Optionen Sichern Sie den Etikettenspender mittels der zwei mitgelieferten Schrauben. Fixieren Fixieren Schrauben  Einlegen der Etikettenrolle in den Drucker: Führen Sie die Etiketten durch die Etikettenführung. Durch Labelführungen Etikettenführung WICHTIG Die Etiketten sollten mindestens 25 mm hoch sein.  Optionen...
  • Seite 34 Optionen Ziehen Sie die ersten Etiketten ab, so dass Sie das Trägermaterial durch die Führungen ziehen können. Etiketten Transportwalze des Druckers Labeabriß Die ersten Etiketten Ziehen Sie die Etiketten wie hier rechts im Bild dargestellt durch den Drucker: Etikett Trägermaterial Etikettenrolle Papiertransportwalze des Etikettenspenders Papiertransportwalze des Druckers...
  • Seite 35 Optionen Schließen Sie den Etikettenspender und den Druckmechanismus. Die Installation ist nun abgeschlossen. Schliessen Drücken Sie FEED-Taste um die Position des Etikettes einzustellen. Auf dem Etikettenspender ist ein Papiersensor angebracht. Ist der Sensor mit einem Etikett  WICHTIG abgedeckt wird der Druck gestoppt. Nach der Entnahme des Etikettes wird der Druck fortgesetzt.

  • Seite 36: Installation Des Cutters

    Optionen Installation des Cutter  Überblick: Kabelverbindung des Cutters Cuttermodul Schrauben Schalten Sie Drucker aus.  Schneiden Sie keine Klebeetiketten. Die Kleberrückstände verschmutzen das Messer und  WICHTIG beeinträchtigen so die Funktion. Der Cutter kann 400.000 Schnitte durchführen wenn die Dicke nicht über 250μm und 3 inches hinausgeht.
  • Seite 37 Optionen Kabelverbindung Cutter Oberer Stecker Der Drucker muß ausgeschaltet sein, anderfalls könnte das Mainboard beschädigt werden!  WICHTIG Es sind 2 Anschlüsse vorhanden: der untere ist für den Etikettenspender und der obere für den Cutter.  Sichern Sie den Cutter mit den mitgelieferteren Schrauben. Fixieren Fixieren Schrauben...
  • Seite 38 Optionen Sichern Sie die Abdeckung mittels der zwei mitgelieferten Schrauben. Schrauben Abdeckung Führen Sie die Etiketten durch die Etikettenführung und schließen Sie den Druckmechanismus. Durchführung Durch den Cutter Etikettenführung Optionen...
  • Seite 39 Optionen Drücken Sie FEED-Taste um die Position des Etikettes einzustellen. Drücken Sie FEED-Taste WICHTIG Es wird nicht empfohlen innengewickeltes Etikettenmanterial zu verwenden.  Optionen...

  • Seite 40: Wartung Und Justierung

    Wartung und Justierung Druckkopfreinigung Schmutz o.ä. auf dem Druckkopf kann zu einem unzureichendem Druckergebnis führen, daher sollte die Abdeckung stets geschlossen sein. Vermeiden von Verschmutzungen verlängert die Lebensdauer Ihres Druckers.  Reinigungsschritte: Druckkopf Drucker ausschalten. Gehäusedeckel öffnen. Öffnen Sie den Druckmechanismus. Entfernen Sie das Farbband.

  • Seite 41: Druckerzeilenjustierung

    Wartung und Justierung Druckerzeilenjustierung Eine fehlerhafte Einstellung der Druckzeile kann zu einseitigem Druckqualitätsverlust führen. Eine Justierung der Druckzeile ist dann nötig um die Druckzeile parallel über der Papiertransportwalze zu positionieren.  Justiermethoden: Bewegen Sie den Druckkopf in Richtung A durch drehen des Justierungsrades gegen Uhrzeigersinn.

  • Seite 42: Funktionstörungen

    Wartung und Justierung Funktionstörungen Problem Lösung Der Drucker ist eingeschaltet, aber die LEDs  Überprüfen Sie die Stromversorgung. leuchten nicht.  Überprüfen Sie die Softwareeinstellungen. LEDs leuchten auf, Druck stoppt. Schauen Sie unter Sektion 3-3 Fehlermeldung.  Prüfen Sie ob der Cutter funktioniert. ...
  • Seite 43 Anhang Produkt Spezifikationen Modell G500 G530 Druckverfahren Thermotransfer / Thermodirekt Auflösung 8 Punkte/mm (300dpi) 12 Punkte/mm (300dpi) 127mm/s (5 IPS) 102mm/s (4 IPS) Druckgeschwindigkeit Druckbreite 108mm (4.25”) 105.7mm (4.16”) Drucklänge Min. 4mm (0.16”)**; Max. 1727mm (68”) Min. 4mm (0.16”)**; Max. 762mm (30”) Flash 8MB Flash (4MB für Anwendung)
  • Seite 44 Anhang Produkt Spezifikationen Modell G500 G530 Codepage 437, 850, 851, 852, 855, 857, 860, 861, 862, 863, 865, 866, 869, 737 Code Pages Windows 1250, 1251, 1252, 1253, 1254, 1255, 1257 Unicode (UTF8, UTF16) BMP und PCX können direkt im Drucker gespeichert werden. Alle andere können über Graphikformate die Software heruntergeladen werden.

  • Seite 45: Anhang

    Anhang Interface Pin-out Beschreibung  Parallelport Handshake: DSTB zum Drucker - BUSY zum Host. Interface Kabel: Parallelkabel kompatibel mit IBM-Computer. Pinout: wie folgt: Pin NO. Funktion Übertrager /Strobe host / printer Data 0-7 host /Acknowledge printer Busy printer /Paper empty printer /Select printer...
