Arretierungsschraube
für Deckelring am
Schachtaufsatz
3xSchachtarretierung m.
Blechschraube 6,3x22
gleichmäßig am Schacht-
umfang verteilt angebracht
Aufnahmering
für Schachtaufsatz

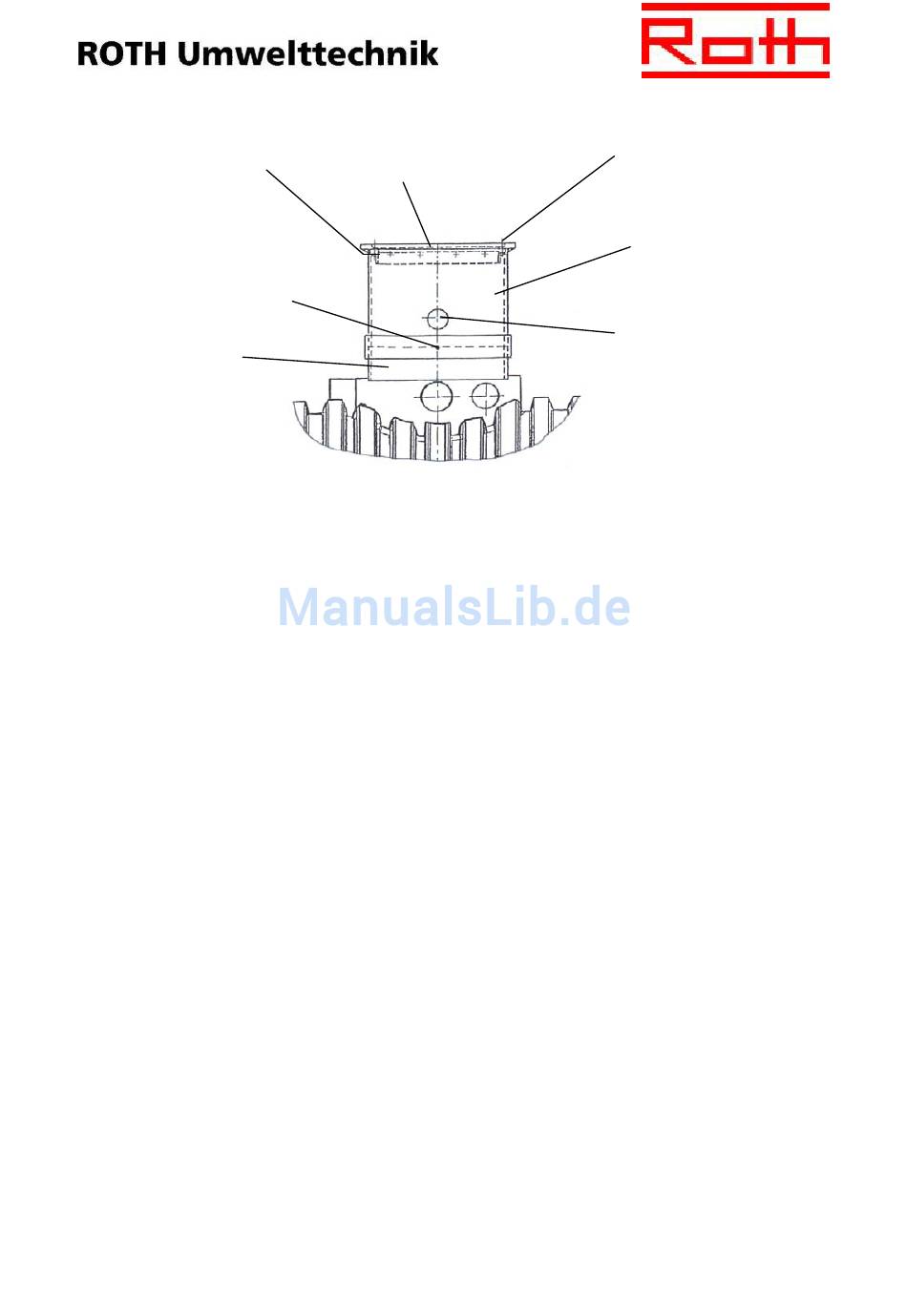

Skizze 5: Montage Domschacht auf die Micro-Bubbler Behälter
3.6.1 Einkürzen des Domschachtes
-
Bei geringerer Einbautiefe des Behälters als die Standardlänge des
Domschachtsystems es erlaubt, kann dieser, bevor die Domschachtmontage beginnt,
gekürzt werden.
-
Dabei ist der Schachtaufsatz auf den Aufnahmering für den Schachtaufsatz auf dem
Behälter aufzusetzen. Die höchste bevorstehende Geländeebene ist auf das
Schachtaufsatzrohr zu übertragen und anzuzeichnen.
-
Das Schachtaufsatzrohr ist entsprechend einzukürzen.
-
Die weitere Domschachtmontage erfolgt dann wie vorher beschrieben, Schachtring
für Deckel aufsetzen und von innen nach außen verschrauben.
3.6.2 Verlängern des Domschachtes
-
Ist die Einbautiefe des Behälters größer als die serienmäßige Schachtlänge kann
dieser mit der als Zubehör angebotenen Schachtverlängerung (Mat.Nr.1235000042)
verlängert werden.
-
Der mitgelieferte Schachtaufsatz wird wie bereits bei der Schachtmontage schon
beschrieben auf den Behälter montiert.
-
Den Deckelring vom Schachtaufsatz aber diesmal noch nicht montieren.
-
Als nächstes die zusätzliche Schachtverlängerung auf das schon bereits montierte
Schachtaufsatzrohr aufsetzen, die höchste bevorstehende Geländeerhebung auf die
Schachtverlängerung übertragen und anzeichnen.
-
Das Schachtverlängerungsrohr entsprechend einkürzen.
-
Die eingekürzte Schachtverlängerung wieder auf das Schachtaufsatzrohr aufsetzen
und mit den weiteren zur Schachtverlängerung mitgelieferten 3 Blechschrauben
6,3x22 gleichmäßig am Umfang verteilt arretieren.
-
Den Schachtring auf die Schachtverlängerung aufsetzen und wie bereits beschrieben
arretieren und montieren.
Deckelring
mit Deckel
8
Arretierungsschraube
für Schachtdeckel
Schachtaufsatz
DN 660
Leerrohranschluss DN100
f. Versorgungsleitungen
