Schacht 500 mm ist im Lieferumfang enthalten. Max. Verlängerung 500 mm mit
Schachtverlängerung für Flachspeicher Twinbloc (Mat.Nr.1235000042) möglich.
Baugrubenbreite
Baugrubenlänge
3.3
Einbau in Grund- und Schichtenwasser
Roth Klärbehälter dürfen grundsätzlich nur in grundwasserfreien Gebieten eingebaut werden.
Bei auftretenden Grund- bzw. Schichtenwasser oder wasserundurchlässigen Lehmböden ist
für eine ausreichende Ableitung des anfallenden Wassers zu sorgen. Dabei ist
sicherzustellen, dass anfallendes Wasser dauerhaft abgeleitet wird. Hierzu empfiehlt sich die
Installation einer Ringdrainage in der Baugrube und Ableitung des Wassers in einen Schacht
mit Pumpe.
3.4
Hanglage / Böschung, Einbau neben befahrenen Flächen
Beim Einbau des Behälters in Gelände mit Gefälle bzw. in unmittelbarer Nähe (<5 m) eines
Hanges, Erdhügels oder einer Böschung muss eine statisch berechnete Stützmauer zur
Aufnahme des Erddrucks errichtet werden. Die Mauer muss die Behältermaße um mind. 50
cm in alle Richtungen überragen und einen Mindestabstand von 120 cm zum Behälter
haben.
Bei Installation der Behälter neben befahrenen Flächen muss gewährleistet sein, dass die
auftretenden Belastungen durch schwere Fahrzeuge nicht auf den Behälter übertragen
werden. Ein statischer Nachweis ist bauseits zu erbringen.

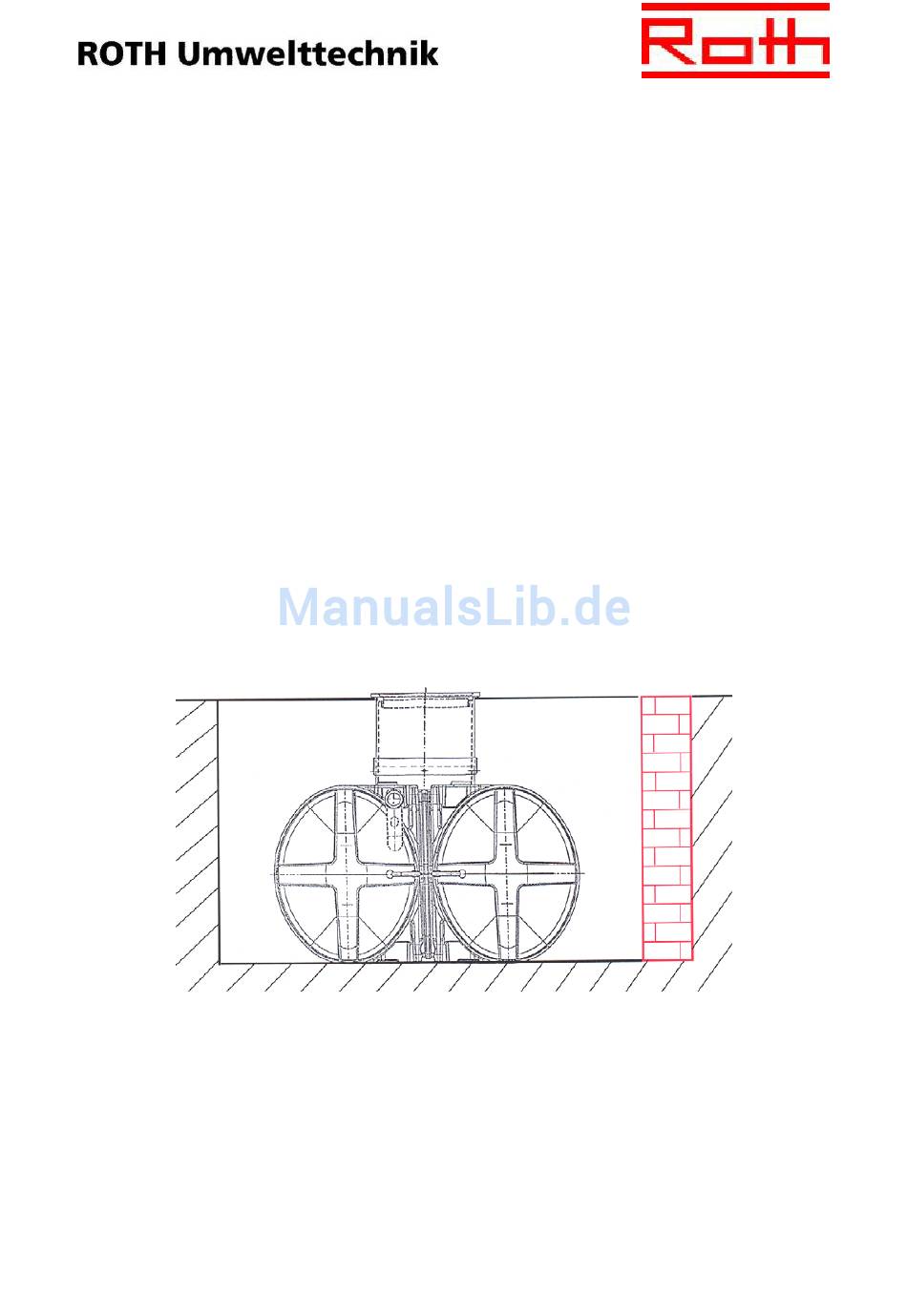

Skizze 3:
Einbau der Behälter bei Hanglage, Böschung
= Breite Behälter 1800 + 2 x 600 mm
= Länge Behälter 3120 + 2 x 600 mm
