Verwandte Anleitungen für Privileg CJ151JCP-070
Inhaltszusammenfassung für Privileg CJ151JCP-070

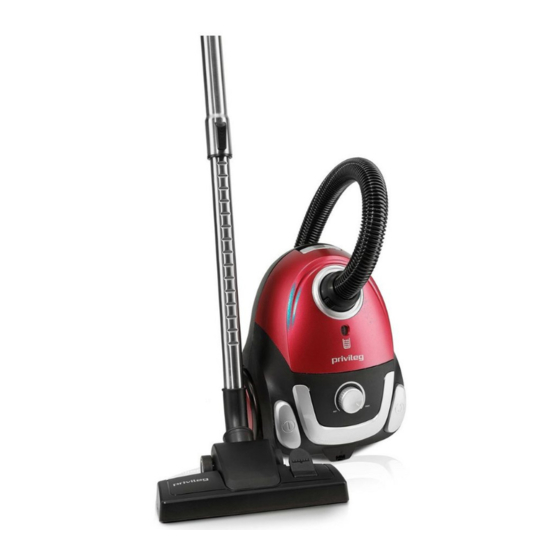

- Seite 1 CJ151JCP-070 Gebrauchsanleitung Staubsauger Anleitung/Version: 194570_369330_20170213 Bestell-Nr.: 369 330 Nachdruck, auch aus zugs wei se, nicht ge stat tet!
-
Seite 2: Inhaltsverzeichnis
Seite 2 Inhaltsverzeichnis Inhaltsverzeichnis Lieferung ....3 Fehlersuchtabelle...27 Lieferumfang ....3 Lieferung kontrollieren. -
Seite 3: Lieferung
Lieferung Seite 3 Lieferung Lieferumfang – Staubsauger – Saugschlauch mit Teleskoprohrgriff – Teleskoprohr – Bodendüse – Turbobürste – Parkettdüse – Polsterdüse – Fugendüse – Möbelpinsel – 1× Staubsaugerbeutel – Gebrauchsanleitung Lieferung kontrollieren 1. Transportieren Sie das Gerät an einen geeigneten Standort und packen Sie es aus. -
Seite 4: Sicherheit
Seite 4 Sicherheit Sicherheit Bestimmungsgemäßer Bevor Sie das Ge- rät benutzen, le sen Gebrauch Sie bit te zu erst die Si cher heits hin wei se und die Ge- Das Gerät dient zum Aufsaugen brauchs an lei tung aufmerksam von losem, trockenem Schmutz durch. -
Seite 5: Begriffserklärung
Sicherheit Seite 5 Begriffserklärung Sicherheitshinweise Folgende Si gnal begriffe fi n- In diesem Kapitel fi nden den Sie in dieser Gebrauchs- Sie allgemeine Sicherheits- anleitung. hinweise, die Sie zu Ihrem eigenen Schutz und zum WARNUNG Schutz Dritter stets beachten müssen. Beachten Sie zusätz- Dieser Signalbegriff bezeich- lich die Warnhinweise in den net eine Gefährdung mit... - Seite 6 Seite 6 Sicherheit ungewohnte Geräusche (z. B. Filter wechseln) den ■ von sich gibt. Netzstecker immer aus der In diesen Fällen Netz- Steckdose ziehen. stecker aus der Steckdose Netzstecker niemals mit ■ ziehen und Gerät reparie- feuchten Händen anfassen. ren lassen (siehe „Service“ Darauf achten, dass kein ■...
- Seite 7 Sicherheit Seite 7 nische Teile, die zum Schutz daraus resultierenden Ge- gegen Gefahrenquellen un- fahren verstanden haben. erlässlich sind. Kinder dürfen nicht mit ■ dem Gerät spielen und Risiken für Kinder keinen Zugriff auf das Ge- rät haben, wenn sie unbe- Erstickungsgefahr! Kinder nicht mit der Verpa- aufsichtigt sind.
- Seite 8 Seite 8 Sicherheit Risiken im Umgang mit Gesundheitsgefahr! dem Staubsauger Unsachgemäßer Umgang mit dem Gerät kann zu Beein- Verletzungsgefahr! trächtigungen der Gesund- Unsachgemäßer Umgang heit führen. mit dem Gerät kann zu Ver- Das Gerät nicht benutzen, ■ letzungen führen. wenn der Hygiene- oder Niemals in sich bewegende ■...
- Seite 9 Sicherheit Seite 9 Niemals Toner, Gips, Ze- Zum Waschen der Filter ■ ■ ment, Steinstaub oder nicht die Waschmaschine Bohrstaub aufsaugen. oder den Geschirrspüler be- Das Aufsaugen dieser Ma- nutzen. terialien verstopft die Filter. Filter nur an der Raumluft ■ Niemals Wasser und andere trocknen lassen.
-
Seite 10: Geräteteile
Seite 10 Geräteteile Geräteteile Fußschalter für Kabel- aufwicklung Tragegriff Fußschalter Ein / Aus Staubbeutelfach Fenster für Staubbeutel- wechsel mit Füllstand- anzeige Öffnung für die Saug- (10) schlauch-Verbindung Entriegelungsgriff für das Staubbeutelfach (11) Laufrad (10) Saugkraftregler (11) Parkhalterung (13) (12) (12) Netzkabel mit Netzstecker (14) (13) Abluftauslass und Filterabdeckung... - Seite 11 Geräteteile Seite 11 Düsen – Für kurzflorige oder glatte Bö- den wie Nadelfilz, PVC, Parkett Zusammen mit dem Staubsauger oder Fliesen: erhalten Sie verschiedene Düsen, Umschalt-Fußhebel in Stellung die für unterschiedliche Zwecke bringen. be stimmt sind. Jede Düse kann bei Bedarf vor oder während des –...
- Seite 12 Seite 12 Geräteteile Parkettdüse Fugendüse (17) (19) Die Fugendüse (17) eignet sich zum Aussaugen von Stofffalten, Die Parkettdüse (19) ist zur Pfle- Fugen, Ecken und Nischen, die ge von Parkett-Fußböden und Sie mit der Bodendüse nicht er- Laminat geeignet, aber auch für reichen können.
-
Seite 13: Inbetriebnahme
Inbetriebnahme Seite 13 Inbetriebnahme Gerät auspacken Gerät einrichten HINWEIS (14) Beschädigungsgefahr! Unsachgemäßer Umgang mit dem Gerät kann zu Be- (15) schädigungen führen. Beim Auspacken keine ■ spitzen Gegenstände ver- 1. Stecken Sie den Saug- wenden. schlauch (14) und das Tele- 1. - Seite 14 Seite 14 Inbetriebnahme (15) Alle Filter sind werkseitig bereits ein ge legt, und Ihr Staubsauger ist nun einsatzbereit. (21) 3. Wählen Sie die gewünschte Saugdüse aus, z. B. die Bo- dendüse (21), und stecken Sie sie auf das Teleskoprohr. Sie können alle Düsen auch auf den Teleskoprohrgriff am Saugschlauch stecken.
-
Seite 15: Bedienung
Bedienung Seite 15 Bedienung Sie können das Gerät nutzen, VORSICHT wenn – Sie das Kapitel „Sicherheit“ Gesundheitsgefahr! gelesen und die Sicherheitshin- Unsachgemäßer Umgang weise verstanden haben (siehe mit dem Gerät kann zu Seite 4). Beein trächtigungen der Ge- – es eingerichtet ist, wie im Kapi- sundheit führen. - Seite 16 Seite 16 Bedienung gelben Markierung heraus- ziehen. Niemals das Netzkabel ■ über die rote Markierung hinaus herausziehen. Wei- teres Ziehen kann die Ka- beltrommel beschädigen. (12) 3. Treten Sie mit dem Fuß auf gelb den Fußschalter Ein / Aus (3), um das Gerät einzuschalten.
-
Seite 17: Saugkraft Einstellen
Bedienung Seite 17 Saugkraft einstellen Nebenluftventil Saugkraftregler (25) Bei Bedarf können Sie die Saug- (10) kraft mithilfe des Nebenluft- ventils (25) weiter verringern. Die Die Saugkraft stellen Sie stufenlos Abdeckung des Nebenluftventils mit dem Saugkraftregler (10) ein. lässt sich stufenlos verschieben. Drehen Sie den Saugkraftregler –... -
Seite 18: Saugen Beenden
Seite 18 Bedienung Saugen beenden VORSICHT Verletzungsgefahr! Durch das kräftige Einzie- hen des Netzkabels kann es zum Hin- und Herschlagen des Netzkabels („Peitschen- effekt“) kommen. Verlet- zungen können die Folge sein. Das Netzkabel beim Auf- 3. Treten Sie zum Aufwickeln des ■... -
Seite 19: Abstellen Und Aufbewahren
Abstellen und Aufbewahren Seite 19 Abstellen und Aufbewahren Kurzfristiges Abstellen Platzsparendes Aufbewahren (11) (27) (26) (26) • Stecken Sie die Haltevorrich- tung an der Düse (26) in die Parkhalterung (11). 1. Stellen Sie das Gerät aufrecht 2. Stecken Sie die Haltevorrich- tung an der Düse (26) in die Parkhalterung (27) auf der Geräte unterseite. -
Seite 20: Pflege Und Wartung
Seite 20 Pflege und Wartung Pflege und Wartung Staubbeutel wechseln WARNUNG Stromschlaggefahr! Unsachgemäßer Umgang mit dem Gerät kann zu schweren Verletzungen oder zum Tod führen. Vor dem Wechseln des ■ Staubbeutels immer den Wenn im Fenster für Staubbeutel- Netzstecker aus der Steck- wechsel (5) die rote Füllstand- dose ziehen. - Seite 21 Pflege und Wartung Seite 21 3. Ziehen Sie den Staubbeutel an der Papplasche nach oben aus dem Staubbeutelhalter (28) heraus. Der Staubbeutelhalter klappt dabei in eine senkrechte Position. 4. Entsorgen Sie den Staubbeutel über den Hausmüll. 7. Verschließen Sie das Staub- beutelfach wieder.
-
Seite 22: Motorschutz-Filter Reinigen/Wechseln
Seite 22 Pflege und Wartung Motorschutz-Filter Zum Waschen der Filter ■ nicht die Waschmaschine reinigen/wechseln oder den Geschirrspüler verwenden. WARNUNG Der Motorschutz-Filter sollte je- Stromschlaggefahr! des Mal bei Anbruch einer neuen Unsachgemäßer Umgang Packung Staubbeutel ausge- mit dem Gerät kann zu wechselt werden. -
Seite 23: Hygiene-Filter Reinigen/ Wechseln
Pflege und Wartung Seite 23 8. Setzen Sie den Staubbeutel ein, wie im Abschnitt „Staubbeutel wechseln“ auf Seite 20 be- (29) schrieben. Verbinden Sie das Reinigen oder Wechseln des Motorschutz-Filters mit dem Staubbeutelwechsel. 5. Waschen Sie den Motorschutz- Hygiene-Filter reinigen/ Filter unter fließendem Wasser aus. - Seite 24 Seite 24 Pflege und Wartung Hygiene-Filter niemals auf ■ einer Heizung oder mit einem Haar- oder Wäsche- trockner, etc. trocknen. Er wird dadurch porös und (13) kann beschädigt werden. Zum Waschen des Hygie- ■ ne-Filters nicht die Wasch- maschine verwenden. 3.
-
Seite 25: Gerät Reinigen
Pflege und Wartung Seite 25 6. Lassen Sie den Hygiene-Filter HINWEIS vollständig durchtrocknen. Beschädigungsgefahr! 7. Setzen Sie den Hygiene-Filter und die Filterabdeckung wieder Unsachgemäßes Reinigen ein. des Geräts kann die Ober- fl äche angreifen. Zum Reinigen des Geräts ■ Die Artikelnummer zum keine scharfen Reiniger Nachbestellen von Mo- (Scheuermittel, Verdün-... -
Seite 26: Turbobürste Reinigen
Seite 26 Pflege und Wartung Turbobürste reinigen 2. Öffnen Sie die Wartungs- klappen (33) und (34) auf der Unterseite der Turbobürste. VORSICHT Verletzungsgefahr! Unsachgemäßer Umgang mit dem Gerät kann zu Ver- letzungen führen. Niemals in sich bewegende ■ Teile des Geräts und des Zu- behörs, z. B. -
Seite 27: Fehlersuchtabelle
Fehlersuchtabelle Seite 27 Fehlersuchtabelle Bei allen elektrischen Geräten können Störungen auf tre ten. Da bei muss es sich nicht um ei nen Defekt am Gerät handeln. Prüfen Sie des- halb bitte an hand der Ta bel le, ob Sie die Störung be sei ti gen können. WARNUNG Stromschlaggefahr bei unsachgemäßer Reparatur! Nie mals versuchen, das de fek te –... - Seite 28 Seite 28 Fehlersuchtabelle Problem Mögliche Ursache Lösungen, Tipps Fußschalter Ein / Aus betätigen, Bürste / Düse ver- Netzstecker ziehen, Bürste / Düse stopft. säubern. Motorschutz-Filter Fußschalter Ein / Aus betätigen, Gerät schaltet verstopft. Über- Netzstecker ziehen, Gerät mindes- sich selbsttätig hitzungsschutz tens 1/2 Stunde abkühlen lassen aus.
-
Seite 29: Service
Service Seite 29 Service Damit wir Ihnen schnell helfen können, nennen Sie uns bitte: Gerätebezeichnung Modell Farbe Bestellnummer Staubsauger 369 330 CJ151JCP-070 Zubehör Bestellnummer Staubbeutel und Motorschutz-Filter 431 424 Hygiene-Filter 687 869 Beratung, Bestellung Ersatzteile und Reklamation Kunden in Deutschland –... -
Seite 30: Umweltschutz
Seite 30 Umweltschutz Umweltschutz Elektro-Altgeräte Unser Beitrag zum umweltgerecht entsorgen Schutz der Ozonschicht Elektrogeräte enthalten Unsere Verpackungen Schadstoffe und wert- wer den aus um welt- volle Ressourcen. freund li chen, wie der ver- Jeder Verbraucher ist wert ba ren Materialien hergestellt: deshalb gesetzlich verpflichtet, –... -
Seite 31: Technische Daten
Technische Daten Seite 31 Technische Daten Datenblatt für Staubsauger nach Verordnung (EU) Nr. 665/2013 und 666/2013. Marke Gerätebezeichnung Staubsauger Modell CJ151JCP-070 Energieeffizienzklasse 1) 3) Indikativer jährlicher Energieverbrauch in 25,1 kWh/Jahr 2) 3) Teppichreinigungsklasse 1) 3) Hartbodenreinigungsklasse 1) 3) Staubemissionsklasse 1) 3)
