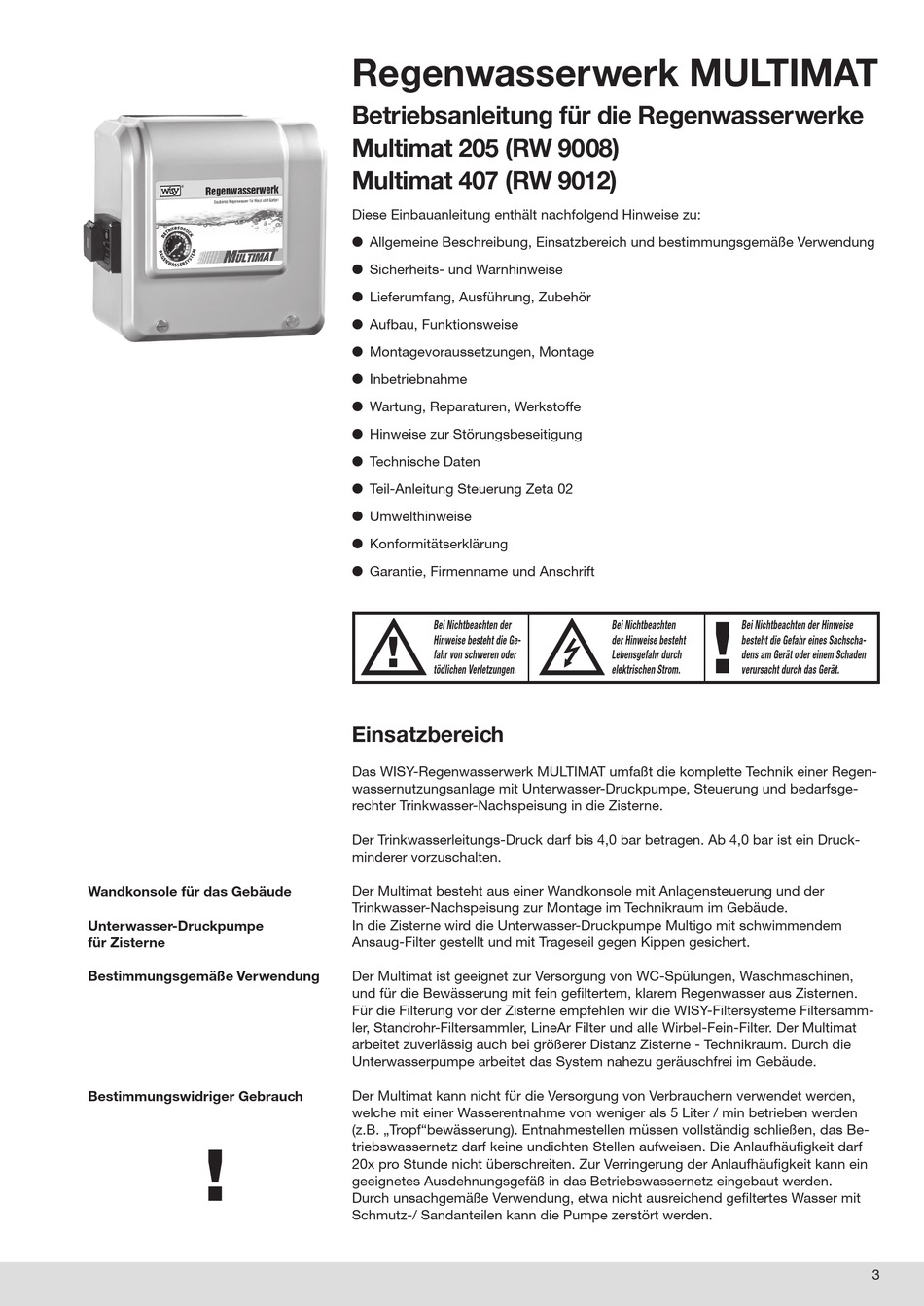

Regenwasserwerk MULTIMAT
Betriebsanleitung für die Regenwasserwerke
Multimat 205 (RW 9008)
Multimat 407 (RW 9012)
Diese Einbauanleitung enthält nachfolgend Hinweise zu:
 Allgemeine Beschreibung, Einsatzbereich und bestimmungsgemäße Verwendung
 Sicherheits- und Warnhinweise
 Lieferumfang, Ausführung, Zubehör
 Aufbau, Funktionsweise
 Montagevoraussetzungen, Montage
 Inbetriebnahme
 Wartung, Reparaturen, Werkstoffe
 Hinweise zur Störungsbeseitigung
 Technische Daten
 Teil-Anleitung Steuerung Zeta 02
 Umwelthinweise
 Konformitätserklärung
 Garantie, Firmenname und Anschrift
Bei Nichtbeachten der
!
Hinweise besteht die Ge-
fahr von schweren oder
tödlichen Verletzungen.

Einsatzbereich

Das WISY-Regenwasserwerk MULTIMAT umfaßt die komplette Technik einer Regen-
wassernutzungsanlage mit Unterwasser-Druckpumpe, Steuerung und bedarfsge-
rechter Trinkwasser-Nachspeisung in die Zisterne.
Der Trinkwasserleitungs-Druck darf bis 4,0 bar betragen. Ab 4,0 bar ist ein Druck-
minderer vorzuschalten.
Der Multimat besteht aus einer Wandkonsole mit Anlagensteuerung und der
Trinkwasser-Nachspeisung zur Montage im Technikraum im Gebäude.
In die Zisterne wird die Unterwasser-Druckpumpe Multigo mit schwimmendem
Ansaug-Filter gestellt und mit Trageseil gegen Kippen gesichert.
Der Multimat ist geeignet zur Versorgung von WC-Spülungen, Waschmaschinen,
und für die Bewässerung mit fein gefi ltertem, klarem Regenwasser aus Zisternen.
Für die Filterung vor der Zisterne empfehlen wir die WISY-Filtersysteme Filtersamm-
ler, Standrohr-Filtersammler, LineAr Filter und alle Wirbel-Fein-Filter. Der Multimat
arbeitet zuverlässig auch bei größerer Distanz Zisterne - Technikraum. Durch die
Unterwasserpumpe arbeitet das System nahezu geräuschfrei im Gebäude.
Der Multimat kann nicht für die Versorgung von Verbrauchern verwendet werden,
welche mit einer Wasserentnahme von weniger als 5 Liter / min betrieben werden
(z.B. „Tropf"bewässerung). Entnahmestellen müssen vollständig schließen, das Be-
triebswassernetz darf keine undichten Stellen aufweisen. Die Anlaufhäufi gkeit darf
20x pro Stunde nicht überschreiten. Zur Verringerung der Anlaufhäufi gkeit kann ein
geeignetes Ausdehnungsgefäß in das Betriebswassernetz eingebaut werden.
Durch unsachgemäße Verwendung, etwa nicht ausreichend gefi ltertes Wasser mit
Schmutz-/ Sandanteilen kann die Pumpe zerstört werden.
!
Bei Nichtbeachten
 der Hinweise besteht
Lebensgefahr durch
elektrischen Strom.
Bei Nichtbeachten der Hinweise
besteht die Gefahr eines Sachscha-
dens am Gerät oder einem Schaden
verursacht durch das Gerät.
