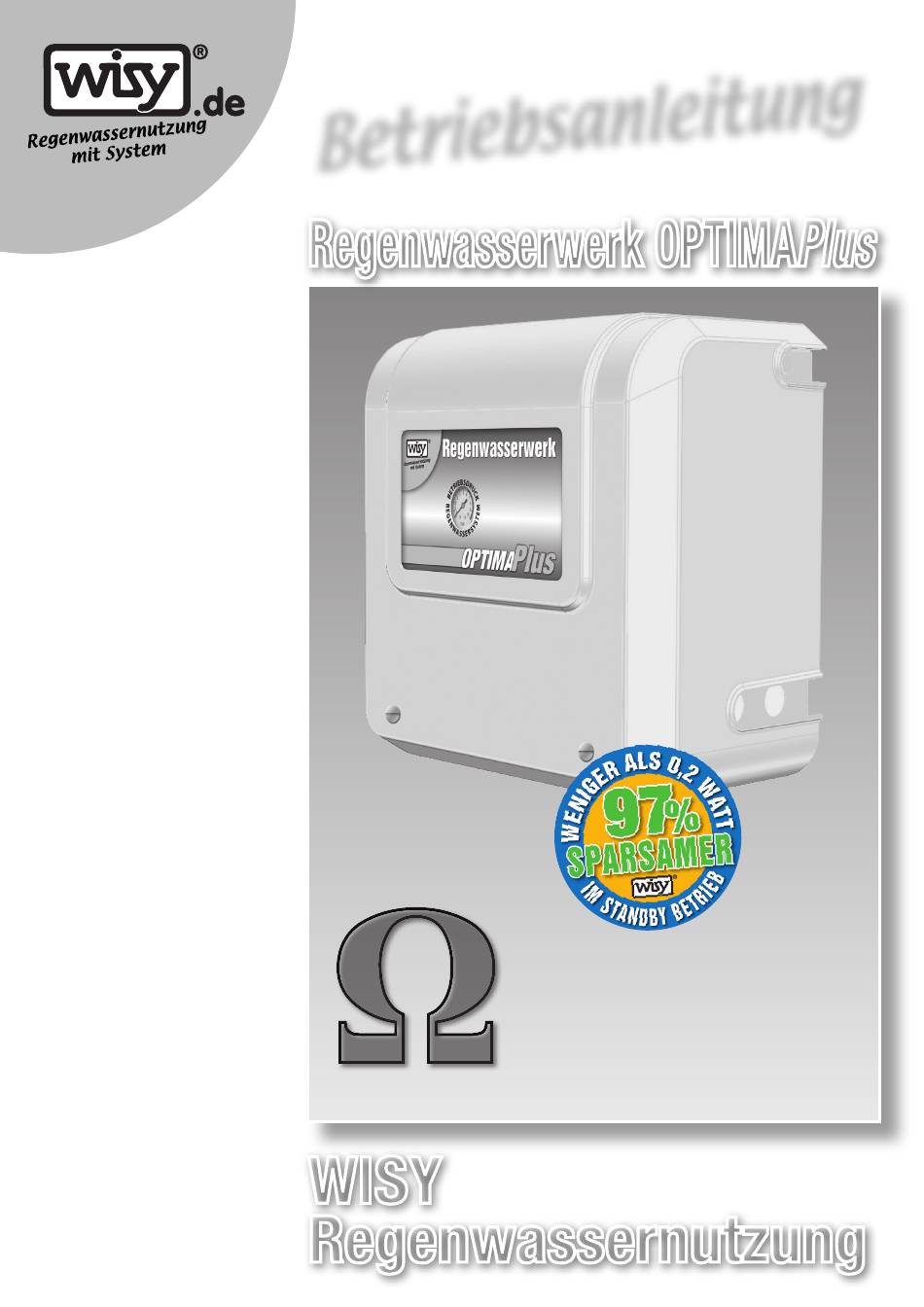

- Seite 1 B e t r i e b s a n l e i Betriebsanleitung • Betriebsanleitung • Betriebsanleitun sanleitung • Betriebsanleitung • Betriebsanleitung • Betri Betriebsanleitung • Betriebsanleitung • Betriebsanleitun Regenwasserwerk OPTIMAPlus sanleitung • Betriebsanleitung • Betriebsanleitung • Betri Betriebsanleitung • Betriebsanleitung • Betriebsanleitun ● Betriebsanleitung für das Regen-...
- Seite 2 ● Vorbereitung der Installation ● Montage ● Inbetriebnahme ● Wartung, Pflege und Instandhaltung ● Sicherheitshinweise, Reparaturen ● Technische Daten ● Hinweise zur Störungsbeseitigung ● Umwelthinweise ● Schaltbild Mehrpolstecker ● Garantiebestimmungen, Gerätenummer ● Konformitätserklärung Wandgerät der OptimaPlus im Technikraum Unterwasser-Druckpumpe Multigo mit schwimmendem Ansaug-Fein-Filter...
- Seite 3 Regenwasser-nutzungsanlage mit zwei wechselseitig betriebenen Versorgungs- pumpen, Steuerung und bedarfsgerechter Trinkwasser-Nachspeisung. Die OPTIMAPlus ist speziell entwickelt worden für den Einsatz bei großen Förder- wegen und Förderhöhen zwischen Zisterne und Wandgerät. Die OPTIMAPlus besteht aus einem Wandgerät mit einer normalsaugenden mehr- stufigen Kreiselpumpe, der Anlagensteuerung und der Trinkwasser-Nachspeisung, das in der Regel im Gebäude installiert wird, und einer Unterwasser-Druckpumpe...
- Seite 4 Was ist was? 1 Trinkwasser-Anschluß (Nachspeisung) 2 Regenwasserdruckleitung (Tauchpumpe) 3 Druckleitung-Anschluß (Hausversorgung) 4 Kabel der Multigo, Länge 25 m, 4-adrig, mit 7-Pol-Stecker (Mehrpolstecker) für Anschluss an das Wandgerät im Gebäude 5 Netzstecker Gesamtanlage 6 Kupplung, 7-polig, für den Anschluss des 7-Pol-Steckers (Mehrpolsteckers) am Kabel der Unterwasser-Druckpumpe Multigo 7 Kanalanschluß...
- Seite 5 (Art.-Nr. RW 7800) aufbau und Funktionsweise Die OPTIMAPlus kann sowohl im Automatik-Betrieb als auch wahlweise nur im Trinkwasser-Modus betrieben werden Der manuelle Umschalter befindet sich an der Unterseite des Gerätes. Es ist stets nur eine Pumpe in Betrieb. Eine Kon- trollleuchte zeigt den Trinkwasser-Betrieb an.
- Seite 6 Vorbereitung der installation Die Installation der OPTIMAPlus ist durch einen Fachbetrieb auszuführen. Dies ist die Voraussetzung für die Garantieverpflichtung des Herstellers. ● Das Wandgerät der OptimaPlus mit dem Freien trinkwasser-auslauf muß oberhalb der Rückstauebene montiert werden. Der Einbau und Betrieb unterhalb der Rückstauebene erfordert besondere Sicherungs- maßnahmen!
- Seite 7 Wandgerätes befestigen! Achtung: Keine Strömungswiderstände (z.B. Wasseruhren, Rückspülfilter, Entnahmehähne) in die Druckleitung zwischen Pumpe und Wandgerät einbauen! ● Der elektrische Netzanschluß der OPTIMAPlus (Wechselstrom, einphasig, 230 V, 50 Hz) muß mit einem FI-Schutzschalter (0,03 A) versehen und mit 16 A abgesichert werden! Elektrische Sicherheitsvorschriften müssen...
- Seite 8 Installation kann Ihr eigenes Leben und das Leben der Nutzer der Anlage gefährden. Die Netzspannung muss 230 V einphasiger Wechsel- strom (50 Hz) betragen. Die OptimaPlus darf nur mit klarem Wasser (Regen- oder Trinkwasser) ohne aggressive, abrasive und ohne feste Bestandteile betrieben werden.
- Seite 9 0,2 W Netzanschluß: 1-phasiger Wechselstrom 230 V, 50 Hz Max. zulässiger Nennstrom 8 Ampere Schutzart Die OPTIMAPlus erfüllt die technischen - horizontale Kreiselpumpe IP 55 Regeln und Vorschriften: - Multigo 205 IP 68 DIN EN 1717 (früher DIN 1988/4 Trinkwasser-...
- Seite 10 Werkstoffe Horizontale mehrstufige Kreiselpumpe ● Entzinkungsbeständiges Messing (Saug- und Druckgehäuse) ● Edelstahl AISI 304 (Pumpenmantel, Laufräder) ● Edelstahl AISI 420 (Welle) (Leiträder) ® ● Noryl ● Aluminium L-2521 (Motorgehäuse) Unterwasser-Druckpumpe ● Edelstahl AISI 304 (Gehäusedeckel, Pumpengehäuse, Laufrad) ● Edelstahl AISI 431 (Welle) ● Carbon/Ceramic/NBR (Wellendichtung Motor) ● SiC/Carbon/NBR (Wellendichtung Pumpe) ● Laufräder, Diffusor, Stufen PPE und PS, verstärkt mit Fiberglas Schwimmender-ansaug-Fein-Filter (SaFF) ● Edelstahl 1.4301 (Saugkorb)
- Seite 11 Hinweise zur Störungsbeseitigung art der Störung Ursache abhilfe OPTIMAPlus liefert kein a) Zisterne ist leer und a) Absperrhahn öffnen Wasser zum Verbraucher Absperrhahn zur TW- und Pumpe über die Leitung ist geschlossen. RESET-Taste am ZETA 02 Trockenlaufschutz des starten! Siehe auch unter ZETA 02 ist aktiv.
- Seite 12 Umwelthinweise Entsorgung / Recycling der Die Verpackung der Optima ist recycelbar und der Altpapierverwertung zuzu- transportverpackung führen! Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Mate- rialien, die wiederverwendet werden können. Sie enthalten aber auch schädli- Entsorgung / Recycling che Stoffe, die für die Funktion und Sicherheit des Gerätes notwendig waren. Im des altgerätes Restmüll oder bei falscher Behandlung können diese Stoffe der menschlichen Gesundheit und der Umwelt schaden.
- Seite 13 WISY übernimmt die Garantieverpflichtung für das Regenwasserwerk OPTIMAPlus, wenn nachweislich folgende Voraussetzungen erfüllt sind: Voraussetzungen der Garantie 1. Das Gerät wurde von einem WISY-Fachhändler in der Bundesrepublik Deutschland bezogen. Beim Bezug von einem WISY-Fachhändler in anderen Ländern der Europäischen Union können andere bzw. zusätzliche Bedingun- gen gelten.
- Seite 15 Kefenrod, 14. Februar 2013 Arnold Denk Jan Maurer klärung • Konformitätserklärung • Konformitätserklärung • Konfor Vorstand Vorstand der WISY AG der WISY AG nformitätserklärung • Konformitätserklärung • Konformitätserklär WISY klärung • Konformitätserklärung • Konformitätserklärung • Konfor Regenwassernutzung nformitätserklärung • Konformitätserklärung • Konformitätserklär klärung •...
