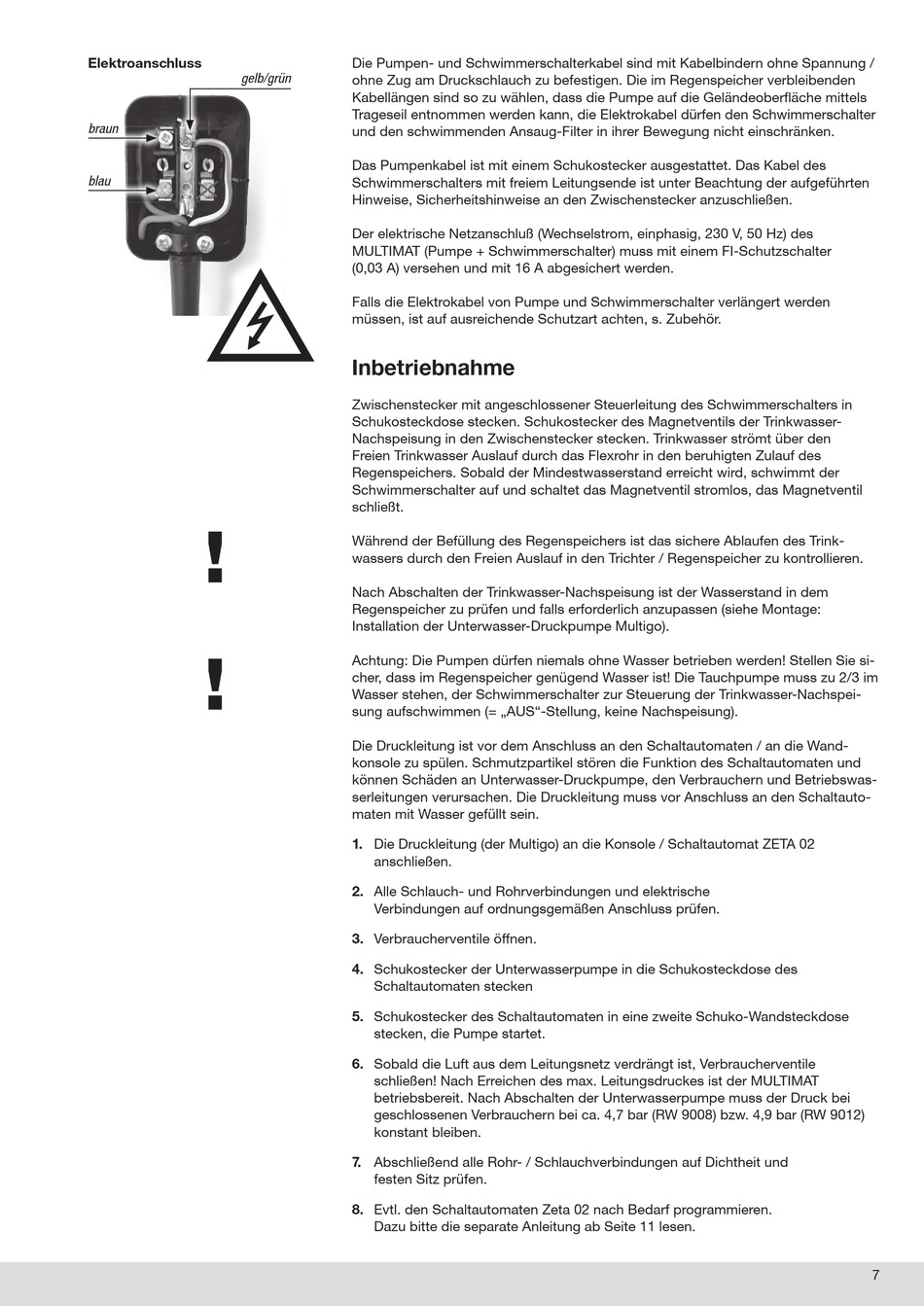

wisy MULTIMAT Betriebsanleitung Seite 7

Elektroanschluss
gelb/grün
braun
blau

!
!
Die Pumpen- und Schwimmerschalterkabel sind mit Kabelbindern ohne Spannung /
ohne Zug am Druckschlauch zu befestigen. Die im Regenspeicher verbleibenden
Kabellängen sind so zu wählen, dass die Pumpe auf die Geländeoberfl äche mittels
Trageseil entnommen werden kann, die Elektrokabel dürfen den Schwimmerschalter
und den schwimmenden Ansaug-Filter in ihrer Bewegung nicht einschränken.
Das Pumpenkabel ist mit einem Schukostecker ausgestattet. Das Kabel des
Schwimmerschalters mit freiem Leitungsende ist unter Beachtung der aufgeführten
Hinweise, Sicherheitshinweise an den Zwischenstecker anzuschließen.
Der elektrische Netzanschluß (Wechselstrom, einphasig, 230 V, 50 Hz) des
MULTIMAT (Pumpe + Schwimmerschalter) muss mit einem FI-Schutzschalter
(0,03 A) versehen und mit 16 A abgesichert werden.
Falls die Elektrokabel von Pumpe und Schwimmerschalter verlängert werden
müssen, ist auf ausreichende Schutzart achten, s. Zubehör.
Inbetriebnahme
Zwischenstecker mit angeschlossener Steuerleitung des Schwimmerschalters in
Schukosteckdose stecken. Schukostecker des Magnetventils der Trinkwasser-
Nachspeisung in den Zwischenstecker stecken. Trinkwasser strömt über den
Freien Trinkwasser Auslauf durch das Flexrohr in den beruhigten Zulauf des
Regenspeichers. Sobald der Mindestwasserstand erreicht wird, schwimmt der
Schwimmerschalter auf und schaltet das Magnetventil stromlos, das Magnetventil
schließt.
Während der Befüllung des Regenspeichers ist das sichere Ablaufen des Trink-
wassers durch den Freien Auslauf in den Trichter / Regenspeicher zu kontrollieren.
Nach Abschalten der Trinkwasser-Nachspeisung ist der Wasserstand in dem
Regenspeicher zu prüfen und falls erforderlich anzupassen (siehe Montage:
Installation der Unterwasser-Druckpumpe Multigo).
Achtung: Die Pumpen dürfen niemals ohne Wasser betrieben werden! Stellen Sie si-
cher, dass im Regenspeicher genügend Wasser ist! Die Tauchpumpe muss zu 2/3 im
Wasser stehen, der Schwimmerschalter zur Steuerung der Trinkwasser-Nachspei-
sung aufschwimmen (= „AUS"-Stellung, keine Nachspeisung).
Die Druckleitung ist vor dem Anschluss an den Schaltautomaten / an die Wand-
konsole zu spülen. Schmutzpartikel stören die Funktion des Schaltautomaten und
können Schäden an Unterwasser-Druckpumpe, den Verbrauchern und Betriebswas-
serleitungen verursachen. Die Druckleitung muss vor Anschluss an den Schaltauto-
maten mit Wasser gefüllt sein.
1. Die Druckleitung (der Multigo) an die Konsole / Schaltautomat ZETA 02
anschließen.
2. Alle Schlauch- und Rohrverbindungen und elektrische
Verbindungen auf ordnungsgemäßen Anschluss prüfen.
3. Verbraucherventile öffnen.
4. Schukostecker der Unterwasserpumpe in die Schukosteckdose des
Schaltautomaten stecken
5. Schukostecker des Schaltautomaten in eine zweite Schuko-Wandsteckdose
stecken, die Pumpe startet.
6. Sobald die Luft aus dem Leitungsnetz verdrängt ist, Verbraucherventile
schließen! Nach Erreichen des max. Leitungsdruckes ist der MULTIMAT
betriebsbereit. Nach Abschalten der Unterwasserpumpe muss der Druck bei
geschlossenen Verbrauchern bei ca. 4,7 bar (RW 9008) bzw. 4,9 bar (RW 9012)
konstant bleiben.
7. Abschließend alle Rohr- / Schlauchverbindungen auf Dichtheit und
festen Sitz prüfen.
8. Evtl. den Schaltautomaten Zeta 02 nach Bedarf programmieren.
Dazu bitte die separate Anleitung ab Seite 11 lesen.
7
