D
● Für Rohrquer-
schnitte bis DN 100
● Maschenweite
Filtergewebe
0,37 mm
● Filtereinsatz
komplett aus
Edelstahl
● Sehr gut geeignet
für nachträglichen
Einbau in
bestehende
Regenspeicher
● Höhenversatz
nur 52 mm
5
JAHRE
LineAr Filter 100 K
Filtersystem zum Einbau in Regenspeicher
ANLEITUNG FÜR EINBAU UND BETRIEB
WISY
Regenwassernutzung
Original
und Schächte
LineAr-
Filter 100 K
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für wisy LineAr Filter 100 K
Inhaltszusammenfassung für wisy LineAr Filter 100 K

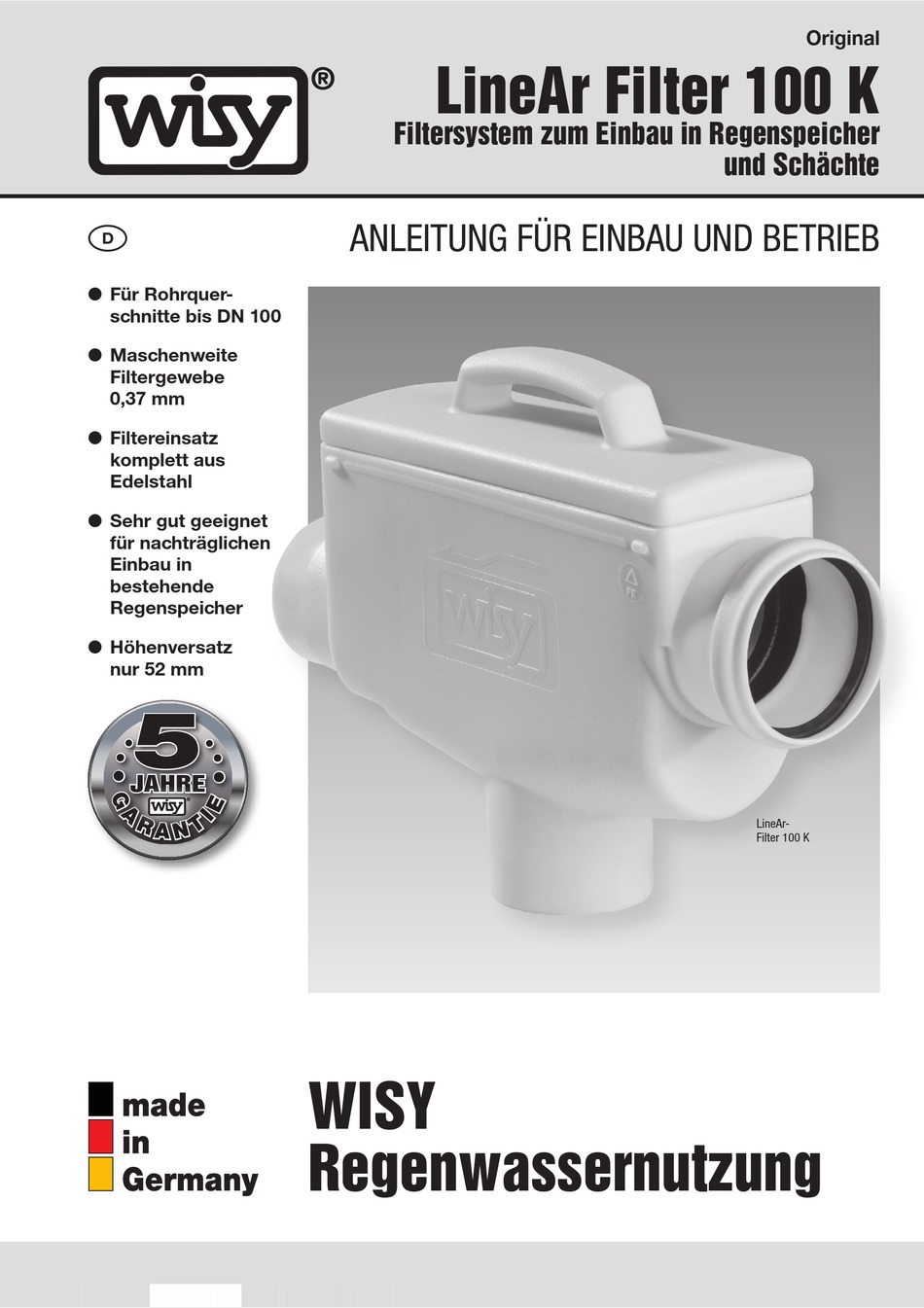

- Seite 1 Original LineAr Filter 100 K Filtersystem zum Einbau in Regenspeicher und Schächte ANLEITUNG FÜR EINBAU UND BETRIEB ● Für Rohrquer- schnitte bis DN 100 ● Maschenweite Filtergewebe 0,37 mm ● Filtereinsatz komplett aus Edelstahl ● Sehr gut geeignet für nachträglichen...
-
Seite 2: Inhaltsverzeichnis
WISY LineAr Filter 100 K Vielen Dank dass Sie sich für ein hochwertiges WISY-Filter- system entschieden haben. Bitte lesen Sie die Anleitung für Ihren WISY-Regenwasserfilter vor Beginn der Montage und bewahren Sie diese für späteres Nachschlagen auf. Inhalt ● Sicherheitshinweise ● Einsatzbereich... -
Seite 3: Einsatzbereich
LineAr Filter 100 K sorgfältig und vorsichtig! Ein Lösen des Filters vom Gehäuse kann zu Der WISY LineAr Filter 100 K besteht aus zwei Teilen, dem Filterge- Verletzungen führen! häuse und dem Filtereinsatz. Tragen und transportieren Sie den WISY LineAr 100 K vorsichtig und berücksichtigen Sie unbedingt, dass Fil-... -
Seite 4: Was Ist Was
Was ist was? 1 Filtergehäuse 2 Filtereinsatz 3 Regenwasserzulauf DN 100 4 Zisternenzulauf (gefiltertes Wasser) DN 100 5 Ablauf DN 100 zur Versickerung oder zum Kanal 6 Gehäusedeckel Ø108 Alle Angaben in mm DN = Diameter Nominal, Kurzzeichen für die Nennweite... -
Seite 5: Einbau- Und Montagehinweise
Das Filtergehäuse ist ohne Gefälle einzubauen, der Filterwasserabgang muss senkrecht nach unten ausgerichtet werden, Wasserwaage benutzen. Vor dem Einbau ist der Filtereinsatz aus dem LineAr Filter 100 K zu ent- fernen und an einem sauberen Ort sicher und geschützt aufzubewahren. -
Seite 6: Reinigen Des Filtereinsatzes
Hinweis: Der Filtereinsatz muss sorgfältig in das Filtergehäuse eingesetzt werden. Der Filterein- satz lässt sich einfach und leicht in das Filtergehäuse einsetzen. Reinigen des Filtereinsatzes Öffnen Sie den Gehäusedeckel und entnehmen Sie den Filtereinsatz am Bügelgriff aus dem Gehäuse. Wir empfehlen eine vierteljährliche Reinigung. In ungünstigen Fällen kann eine Reinigung in kürzeren Zeitabständen notwendig werden, bei günstigen Bedingungen erst nach einem halben Jahr. - Seite 7 Eine komplette Regenwassernutzungsanlage mit dem WISY LineAr Filter 100 K in einer Betonzisterne. Im Haus das Regenwasserwerk Sigma zur Versorgung der ver- schiedenen Verbrauchsstellen.
-
Seite 8: Garantie
Garantie Der WISY LineAr Filter 100 K wird sorgfältig hergestellt und durchläuft strenge Qualitätskontrollen. Sollten sich trotz gewissenhafter Prü- fung Mängel herausstellen, leisten wir Ersatz. Dies gilt jedoch nicht für Schäden, die durch unsachgemäßen Einbau oder Gewaltanwen- dung eintreten. WISY übernimmt 5 Jahre Garantie ab dem Datum des Kaufes vom Fachhändler.
