- Seite 1 Laser-Entfernungsmesser 40 m BEDIENUNGSANLEITUNG Laser distance meter 40 m OPERATING INSTRUCTIONS Télémètre laser 40 m MODE D’EMPLOI Laserafstandsmeter 40 m GEBRUIKSAANWIJZING Best.-Nr. / Item No. / Nº de commande / Bestnr. 1433978 Version 05/16...
- Seite 2 Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf! Eine Auflistung der Inhalte finden Sie in dem Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen auf Seite 3.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Einführung ..................4 Bestimmungsgemäße Verwendung ..........5 Lieferumfang ..................5 Erklärung der Symbole ..............6 Sicherheitshinweise................7 Bedienelemente ................11 Batterien einlegen / wechseln ............13 Gerät ein-/ausschalten ..............13 Einstellungen ................14 10. Messungen durchführen ..............15 11. Abstandsmessung ................15 12. Messwerte addieren ..............16 13. Messwerte subtrahieren ...............17 14. -
Seite 4: Einführung
1. Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten! Diese Bedienungsanleitung gehört zu diesem Produkt. -
Seite 5: Bestimmungsgemäße Verwendung
2. Bestimmungsgemäße Verwendung Das Produkt dient zur Messung von Entfernungen, Flächen und Volumen. Die Messwerte können addiert und subtrahiert werden. Über das indirekte Messverfahren kann die Höhe ermittelt werden. Das Produkt eignet sich ausschließlich zur Verwendung in trockenen Umgebungen. Der Kontakt mit Feuchtigkeit, z.B. im Badezimmer u.ä. ist unbedingt zu vermeiden. -
Seite 6: Erklärung Der Symbole
Aktuelle Bedienungsanleitungen: 1. Öffnen Sie die Internetseite www.conrad.com/downloads einem Browser oder scannen rechts abgebildeten QR-Code. 2. Wählen Dokumententyp Sprache aus und geben Sie dann entsprechende Bestellnummer Suchfeld ein. Nach dem Start des Suchvorgangs können Sie die gefundenen Dokumente herunterladen. 4. Erklärung der Symbole Die folgenden Symbole müssen beachtet werden: Ein Ausrufezeichen in einem Dreieck zeigt wichtige Anweisungen in dieser Anleitung, die unbedingt befolgt... -
Seite 7: Sicherheitshinweise
5. Sicherheitshinweise Lesen Sie sich die Bedienungsanleitung aufmerksam durch beachten insbesondere Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/ Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie. Personen / Produkt •... - Seite 8 Laser • Beim Betrieb der Lasereinrichtung ist unbedingt darauf zu achten, dass der Laserstrahl so geführt wird, dass sich keine Person im Projektionsbereich befindet und dass ungewollt reflektierte Strahlen (z.B. durch reflektierende Gegenstände) nicht in den Aufenthaltsbereich von Personen gelangen können. •...
-
Seite 9: Laserstrahlung Nicht In Den Strahl Blicken
LASERSTRAHLUNG NICHT IN DEN STRAHL BLICKEN 650nm / Power < 1mW LASERKLASSE 2 EN 60825-1:2014 • Vorsicht - wenn andere als die hier in der Anleitung angegebenen Bedienungseinrichtungen benutzt oder andere Verfahrensweisen ausgeführt werden, kann dies zu gefährlicher Strahlungsexposition führen. Batterien •... - Seite 10 Sonstiges • Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Produktes haben. • Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann bzw. einer Fachwerkstatt durchführen. • Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden, wenden Sie sich an unseren technischen Kundendienst oder an andere Fachleute.
-
Seite 11: Bedienelemente

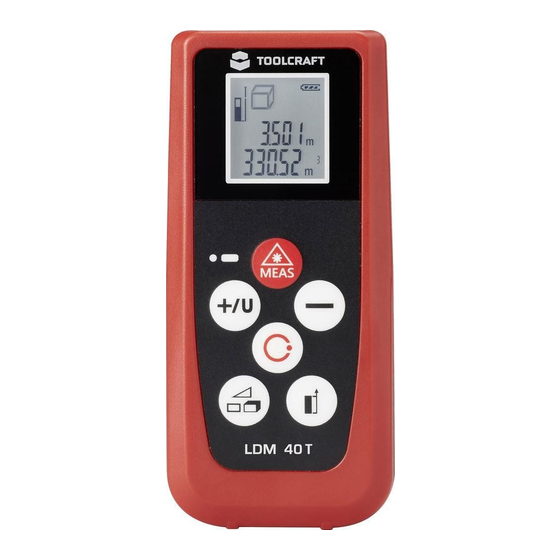

6. Bedienelemente A. Laseraustritt B. Messsensor C. Taste MEAS D. Taste – E. Ein-/Ausschalter F. Messreferenztaste G. Funktionstaste H. Taste +/U... - Seite 12 1. Laser-Indikator 2. Messreferenz 3. Fläche / Volumen 4. Abstandsmessung 5. Indirekte Messung (Pythagoras) 6. Batteriezustandsanzeige 7. Kontinuierliche Messung 8. Vorheriger Messwert 9. Einheit 10. Messwert 11. Addition / Subtraktion...
-
Seite 13: Batterien Einlegen / Wechseln
7. Batterien einlegen / wechseln 1. Drücken Sie den unteren Rand des Batteriefachdeckels nach oben und entnehmen Sie den Deckel. 2. Legen Sie zwei AAA-Batterien polungsrichtig ein und beachten Sie dabei die Polaritätsangaben innerhalb des Batteriefachs. 3. Schließen Sie das Batteriefach wieder. Der Deckel muss dabei einrasten. -
Seite 14: Einstellungen
Der Laser wird nach 30 Sekunden Inaktivität automatisch ausgeschaltet. Das Produkt wird nach 3 Minuten Inaktivität automatisch ausgeschaltet. 9. Einstellungen Einheit Um die Einheit zu ändern, halten Sie die Taste +/U (H) für • ca. 2 Sekunden gedrückt. • Sie können die Taste für einen Schnelldurchlauf auch länger gedrückt halten. -
Seite 15: Messungen Durchführen
Messreferenz Drücken Sie die Messreferenztaste (F), um die Messreferenz zu ändern. Folgende Messreferenzen stehen zur Auswahl: • Ausgangspunkt: Rückseite • Die Länge des Geräts ist im Messwert enthalten. • Ausgangspunkt: Vorderseite 10. Messungen durchführen • Um eine Messung durchzuführen, muss der Ziellaser (A) aktiviert sein. -
Seite 16: Messwerte Addieren
12. Messwerte addieren 1. Messen Sie den ersten Wert. 2. Drücken Sie die Taste +/U (H). Der soeben gemessene Wert wird in die obere Zeile des Displays verschoben. 3. Messen Sie den zweiten Wert. Der zweite Wert wird in die obere Zeile des Displays verschoben. -
Seite 17: Messwerte Subtrahieren
13. Messwerte subtrahieren 1. Messen Sie den ersten Wert. 2. Drücken Sie die Taste - (D). Der soeben gemessene Wert wird in die obere Zeile des Displays verschoben. 3. Messen Sie den zweiten Wert. Der zweite Wert wird in die obere Zeile des Displays verschoben. -
Seite 18: Flächenmessung
3. Auf dem Display wird der zuletzt registrierte Messwert des Messvorgangs angezeigt. 4. Drücken Sie bei Bedarf die Taste MEAS, um die kontinuierliche Messung zu unterbrechen. Der zuletzt gemessene Wert bleibt weiterhin sichtbar. 5. Drücken Sie die Taste MEAS, um die kontinuierliche Messung fortzusetzen. -
Seite 19: Volumenmessung
16. Volumenmessung Diese Funktion dient ausschließlich zur Messung quaderförmiger Räume. 1. Drücken Sie zweimal die Funktionstaste (G). Oben im Display erscheint ein Quader als Indikator für die Volumenmessung. 2. Messen Sie die erste Seitenlänge des Raumes. Der Messwert erscheint in der oberen Zeile. 3. -
Seite 20: Indirekte Messung
17. Indirekte Messung Mit Hilfe des Satz des Pythagoras (a ) kann die Höhe eines Objektes indirekt bestimmt werden. 1. Drücken Sie dreimal die Funktionstaste (G). Oben im Display erscheint ein Dreieck als Indikator für die indirekte Messung. 2. Messen Sie nun die beiden notwendigen Strecken. Beziehen Sie sich bei der Reihenfolge auf folgende Zeichnung oder auf das jeweils blinkende Segment des Indikators für indirekte Messung. -
Seite 21: Tipps Und Hinweise
3. Messen Sie die erste Strecke. Der Messwert erscheint in der oberen Zeile. 4. Messen Sie die zweite Strecke. Halten Sie dabei einen rechten Winkel ein. Der Messwert erscheint in der oberen Zeile. 5. Die Höhe wird automatisch berechnet und erscheint in der unteren Zeile. -
Seite 22: Fehlerhilfe
• Folgende Oberflächen können aufgrund ihrer physikalischen Eigenschaften das Messergebnis verfälschen: - Transparente Oberflächen (z. B. Glas, Wasser) - Reflektierende Oberflächen (z. B. Glas, glänzendes Metall) - Poröse Oberflächen (z. B. Isolierstoffe) - Strukturierte Oberflächen (z. B. Rauputz, Naturstein) 19. Fehlerhilfe Code Ursache Lösung... -
Seite 23: Entsorgung
• Verwenden Sie auf keinen Fall aggressive Reinigungsmittel oder chemische Lösungen, da sonst die Oberfläche des Gehäuses beschädigt werden könnte. • Lagern und transportieren Sie das Messwerkzeug nur in der mitgelieferten Tasche. 21. Entsorgung Produkt Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. -
Seite 24: Technische Daten
22. Technische Daten Betriebsspannung ...... 2 x 1,5 V/DC Batterie, Typ AAA Messbereich ......0,05 – 40 m Genauigkeit ....... ±2 mm Laserklasse ....... 2 Laser-Wellenlänge ..... 650 nm Laser-Ausgangsleistung .... <1 mW Ansprechzeit ......0,5 Sekunden Automatische Abschaltzeit ..30 Sekunden (Laser) 3 Minuten (Produkt) Betriebsbedingungen .... - Seite 92 Impressum Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen schriftlichen Genehmigung Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
