Weka DK08 Betriebsanleitung
Vorschau ausblenden
Andere Handbücher für DK08:
- Betriebsanleitung (95 Seiten) ,
- Betriebsanleitung (86 Seiten) ,
- Betriebsanleitung (119 Seiten)
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
BETRIEBSANLEITUNG. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
INSTRUCTIONS FOR USE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
NOTICE D'UTILISATION. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
ISTRUZIONI DI SERVIZIO. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
INSTRUCCIONES DE SERVICIO. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
GEBRUIKSAANWIJZING.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
DRIFTSVEJLEDNING. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
BRUKSANVISNING. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55
BRUKSANVISNING. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62
KÄYTTÖOHJE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69
INSTRUKCJA OBS£UGI. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76
Ñïðàâî÷íèê ïî ýêñïëóàòàöèè . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84
Telephone: +49 7053 96816-0, Telefax: +49 7053 3138
DK08, DK09, DK11, DK16, DK17, DK18
DK116, DK118, DK119
WEKA Elektrowerkzeuge
Auf der Höhe 20, D 75387 Neubulach
Internet: www.weka-elektrowerkzeuge.de
Email: weka@weka-elektrowerkzeuge.de
Kapitel
Verwandte Anleitungen für Weka DK08
Inhaltszusammenfassung für Weka DK08
-
Seite 1: Inhaltsverzeichnis
DK08, DK09, DK11, DK16, DK17, DK18 DK116, DK118, DK119 BETRIEBSANLEITUNG..........1 INSTRUCTIONS FOR USE. -
Seite 3: Auf Der Maschine - On The Machine
S Y M B O L S Auf der Maschine - On the machine Betriebsanleitung vor Inbetriebnahm e sorgfältig durchlesen! Please read operators m anual carefully before putting the m achine into operation! Notice d’utilisation à lire attentivem ent avant la m ise en service de la m achine! Leggere la m anuale di istruzioni con attenzione prim a dell'utilizzo della m acchina! ¡Estas instrucciones se deben leer atentam ente antes de poner en m archa la m áquina! Voor de ingebruiknem ing gebruiksanwijzing a.u.b. - Seite 4 DK08/09/11/16/17/18, DK116/118/119 Bitte vor Inbetriebnahme der Maschine sorgfältig durchlesen! Mit der WEKA Kernbohrmaschine besitzen Sie ein hervorragendes Qualitätsprodukt, mit dem Sie - bei bestimmungsgemäßer Verwendung - sicher sehr zufrieden sein werden. A L L G E M E I N E S I C H E R H E I T S H I N W E I S E WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen.
- Seite 5 Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen. Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen.

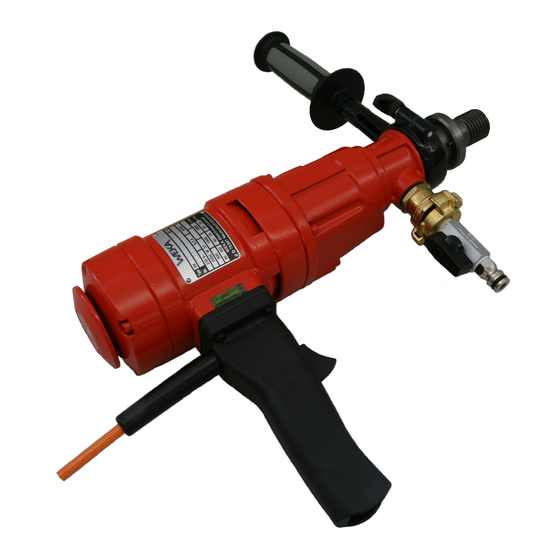

- Seite 6 Rohren. Die DK119 ist speziell für das Erstellen von Bohrungen im Kanalbau konstruiert worden. DK08/16 sind Universal-Diamant-Kernbohrmaschinen mit Wasserzuführung. Sie können sowohl im Bohrständer (3) als auch als Handkernbohrmaschine eingesetzt werden (hand- und ständergeführt). Sie sind geeignet zum Bohren von Gestein, Beton und Mauerwerk.
-
Seite 7: Technische Daten
1/min 1 Auslösemoment/Sicherheitskupplung Bohr Ø Beton (DK16/17/18) 70 - 140 32 - 65 15 - 30 Bohr Ø Beton (DK08/09) 80 - 150 25 - 60 W assermenge DK08/09/16/17/18 ca. l/min 0,8 - 1,1 0,5 - 0,8 0,4 - 0,6 W assermenge DK11 ca. -
Seite 8: Geräuschemission Und Vibration
Desgleichen dürfen solche Maschinen nur an ordnungsgemäß geerdeten Schutzkontaktsteckdosen betrieben werden. Diesen Bestimmungen entsprechend sind WEKA Diamant-Kernbohrmaschinen mit einem im Netzkabel montierten PRCD Schutzschalter (1d) ausgerüstet. Dieser beinhaltet sowohl FI-Schutz als auch Unterspannungsauslösung. Der PRCD ist nach dem Einstecken des Netzsteckers in die Steckdose durch Drücken der ON-Taste einzuschalten. -
Seite 9: Netzschalter (1E) Und Motorschutz
Maschine am Generator betreiben, dieser keine höheren Spannungsspitzen erzeugt. Getriebeschaltung Die DK16/17/18 besitzt ein 3-Gang Schaltgetriebe. Die DK08/09 besitzt ein 2-Gang Schaltgetriebe. Schalten Sie bitte nie mit Gewalt und nur im Auslauf bzw. bei Stillstand der Maschine. Wählen Sie stets die geeignete Drehzahl dem Bohrdurchmesser entsprechend aus (s. Tabelle und... -
Seite 10: Allgemeine Anwendungshinweise Zum Bohren
Zum exakten Anbohren kann bei der DK09/17 der Anbohrspike Art.-Nr. AS13 in die Bohrspindel eingesetzt werden. Er wird nach dem Anbohren - max. 10 mm tief - wieder entfernt. Die DK08/09/16/17 können wahlweise mit einer Bohrführung versehen werden, die auch einen Wassersammelring beinhaltet. -
Seite 11: Betriebsanleitung
G A R A N T I E Für die WEKA Kernbohrmaschine leisten wir 12 Monate Garantie vom Tag der Lieferung an. In dieser Zeit beheben wir kostenlos Material- und Fertigungsfehler. Keine Garantieleistung erfolgt bei norm aler Abnutzung, Überlastung, Nichtbeachtung der Betriebsanleitung und Eingriffen von Nichtberechtigten oder Verwendung von fremden Teilen. - Seite 12 E N T S O R G U N G Nach der Richtlinie 2002/96/EG sind wir verpflichtet, Altgeräte zurückzunehmen, um sie stofflich zu trennen und zu recyceln. Bitte sorgen Sie dafür, dass Altgeräte nicht in den unsortierten Siedlungsabfall gelangen, sondern an uns, bzw. im Ausland an unsere Vertretungen zurückgegeben werden.
- Seite 95 Ñïðàâî÷íèê ïî ýêñïëóàòàöèè - Àëìàçíûé ñòàíîê êîëîíêîâîãî áóðåíèÿ DK08/09/11/16/17/18, DK116/118/119 Àëìàçíàÿ íàñòåííàÿ ïèëà W EKA - çàìå÷àòåëüíîå êà÷åñòâåííîå èçäåëèå, êîòîðûì ïðè ïðàâèëüíîì ïðèìåíåíèè Âû áóäåòå î÷åíü äîâîëüíû â ðàáîòå. Îáùèå óêàçàíèÿ ïî òåõíèêå áåçîïàñíîñòè Ïðåäîñòåðåæåíèå! Ïðî÷òèòå âñå óêàçàíèÿ è òðåáîâàíèÿ ïî òåõíèêå áåçîïàñíîñòè.
- Seite 96 Íå äîïóñêàéòå íåïðåäíàìåðåííîãî âêëþ÷åíèÿ. Óäîñòîâåðüòåñü, ÷òî ýëåêòðîèíñòðóìåíò âûêëþ÷åí äî òîãî, êàê íà÷íåòå ïîäêëþ÷àòü åãî â ýëåêòðîñåòü è/èëè ïîäêëþ÷àòü àêêóìóëÿòîð ïðè âçÿòèè â ðóêè èëè íîøåíèè. Åñëè ïðè ïåðåíîñêå ýëåêòðîèíñòðóìåíòà ïàëüöåì íàæàò âûêëþ÷àòåëü èëè âêëþ÷åííûé èíñòðóìåíò ïîäêëþ÷àåòñÿ â ýëåêòðîñåòü, òî ìîæåò ïðîèçîéòè àâàðèÿ. Ñíèìèòå...
- Seite 97 â êàìåííûõ ñòåíàõ, íàïð. äëÿ êëàäêè äûìîâûõ òðóá è ïðîêëàäêè êåðàìè÷åñêèõ òðóá. DK119 - ñêîíñòðóèðîâàíà ñïåöèàëüíî äëÿ áóðåíèÿ ïðè ñòðîèòåëüñòâå êàíàëèçàöèîííûõ ñåòåé. DK08/16 - óíèâåðñàëüíûå àëìàçíûå ìàøèíû êîëîíêîâîãî áóðåíèÿ ñ ïîäà÷åé âîäû. Îíè ìîãóò áûòü èñïîëüçîâàíû êàê íà øòàòèâå (3) òàê è â êà÷åñòâå ðó÷íûõ ìàøèí. (ðó÷íîå- è íà øòàòèâå).
-
Seite 98: Òåõíè÷Åñêèå Õàðàêòåðèñòèêè
Ìîìåíò ñáðàñûâàíèÿ/Ïðåäîõðàíèòåëüíîå ñöåïëåíèå Áóð Ø Áåòîí (DK16/17/18) 70 - 140 32 - 65 15 - 30 Áóð Ø Áåòîí (DK08/09) 80 - 150 25 - 60 Ðàñõîä âîäû DK08/09/16/17/18 ca. l/min 0,8 - 1,1 0,5 - 0,8 0,4 - 0,6 Ðàñõîä... -
Seite 99: Ýëåêòðè÷Åñêîå Ïîäêëþ÷Åíèå
Ïåðåíîñíîé ôóòëÿð è ðóêîâîäñòâî ïî îáñëóæèâàíèþ. Ïðèíàäëåæíîñòè: Íàïðàâëÿþùàÿ äëÿ áóðåíèÿ ñ âîäîñáîðíûì êîëüöîì. DK09/17 - Ìàøèíà êîëîíêîâîãî áóðåíèÿ (1), ñ øàðîâûì êðàíîì è ðàçúåìíîå øëàíãîâîå ñîåäèíåíèå (1a), Îòñàñûâàþùèé íàêîíå÷íèê (1b), Ðóêîÿòêà ñ çàæèìíûì êîëüöîì (1c), PRCD Ïðåäîõðàíèòåëü (1d), Ïåðåíîñíîé ôóòëÿð è ðóêîâîäñòâî ïî îáñëóæèâàíèþ. -
Seite 100: Ïîäêëþ÷Åíèå Âîäû
ê íåïîïðàâèìûì ïîâðåæäåíèÿì. Ïðîñëåäèòå, ïîæàëóéñòà, çà òåì, ÷òîáû ãåíåðàòîðû, íà êîòîðûõ ðàáîòàþò. Ïåðåêëþ÷åíèå ïåðåäà÷ DK16/17/18 îáëàäàþò 3-õîäîâîé êîðîáêîé ïåðåäà÷. DK08/09 èìååò 2-õîäîâóþ êîðîáêó ïåðåäà÷. Íèêîãäà íå âêëþ÷àéòå ìàøèíó ñ ñâåðõìåðíûì óñèëèåì è òîëüêî ïîñëå ïîëíîé îñòàíîâêè ìàøèíû. Âñåãäà âûáèðàéòå ïîäõîäÿùåå ÷èñëî îáîðîòîâ ñîîòâåòñòâåííî äèàìåòðó ñâåðëåíèÿ (ñîãë. - Seite 101 Ââîä â ýêñïëóàòàöèþ Àëìàçíàÿ áóðîâàÿ ãîëîâêà Ãíåçäî èíñòðóìåíòà ïðåäíàçíà÷åíî äëÿ ñòàíäàðòíûõ áóðîâûõ êðîí ñ G 1/2", 1 1/4" UNC èëè íîâîé M33/3 ñîåäèíèòåëüíîé ðåçüáîé. Äîïîëíèòåëüíîå îáîçíà÷åíèå 03 (íàïð. DK1603) - êîìáèøïèíäåëü ñ âíóòðåííåé ðåçüáîé G 1/2" + âíåøíÿÿ ðåçüáà 1 1/4" UNC. Òåì ñàìûì ìîãóò óñòàíàâëèâàòüñÿ áóðîâûå êðîíû êàê ñ 1 1/4" UNC, òàê...
- Seite 102 Äëÿ òî÷íîãî ñâåðëåíèÿ ó DK09/17 ìîæíî ïîäñîåäèíèòü øèï äëÿ íà÷àëà áóðåíèÿ Art.-Nr. AS13 â áóðîâîé øïèíäåëü. Åãî íåîáõîäèìî ïîñëå äîñòèæåíèÿ ãëóáèíû max. 10 mm ñíîâà ñíÿòü. DK08/09/16/17 ìîæíî îñíàñòèòü íàïðàâëÿþùèìè äëÿ ñâåðëåíèÿ, êîòîðûå òàêæå èìåþò âîäîñáîðíûå êîëüöà. Ïðè ñóõîì áóðåíèè îáÿçàòåëüíî èñïîëüçóéòå ìîùíûå ïûëåñîñû, ôèëüòðû íà êîòîðûõ...
- Seite 103 Ýòó, êàê è äðóãèå ðàáîòû íà äâèãàòåëå, ðàçðåøàåòñÿ âûïîëíÿòü òîëüêî ýëåêòðîñïåöèàëèñòàì. Ãàðàíòèÿ Äëÿ ìàøèíû WEKA ìû ïðåäîñòàâëÿåì ãàðàíòèþ ñðîêîì 12 ìåñÿöåâ, íà÷èíàÿ ñî äíÿ ïîñòàâêè.  óêàçàííûé ïåðèîä âðåìåíè ìû áåñïëàòíî óñòðàíèì äåôåêòû ìàòåðèàëîâ èëè èçãîòîâëåíèÿ. Âû ëèøàåòåñü ãàðàíòèè ïðè íîðìàëüíîì èçíîñå, ïåðåãðóçêå, íåñîáëþäåíèè óêàçàíèé...
- Seite 104 Ìû ñ ïîëíîé îòâåòñòâåííîñòüþ çàÿâëÿåì , ÷òî ýòîò ïðîäóêò ñîîòâåòñòâóåò ñëåäóþùèì íîðìàì è íîðìàòèâíûì äîêóìåíòàì: EN60745-1, EN60745-2-1, EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3 è òåì ñàìûì óäîâëåòâîðÿåò ñëåäóþùèì äèðåêòèâàì: 2006/42/EG, 2014/30/EU, 2011/65/EU. WEKA Ýëåêòðîèíñòðóìåíòû Neubulach, 21.07.2016 Auf der Höhe 20 Âèëüãåëüì Âóðñòåð (Wilhelm Wurster), Ñîáñòâåííèê...
