- Seite 1 SR 25, SR38, SR 65, SR68, SR 75 (S) BETRIEBSANLEITUNG..........1 OPERATING INSTRUCTIONS..
-
Seite 4: Auf Der Maschine - On The Machine

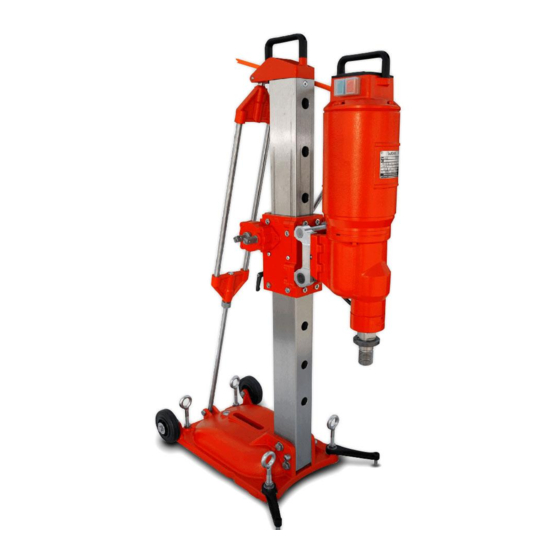

S Y M B O L S Auf der Maschine - On the machine Betriebsanleitung vor Inbetriebnahm e sorgfältig durchlesen! Please read operators m anual carefully before putting the machine into operation! Notice d’utilisation à lire attentivem ent avant la m ise en service de la m achine! Leggere la m anuale di istruzioni con attenzione prim a dell'utilizzo della m acchina! ¡Estas instrucciones se deben leer atentam ente antes de poner en m archa la m áquina! Voor de ingebruiknem ing gebruiksanwijzing a.u.b. - Seite 5 BETRIEBSANLEITUNG - DIAMANTKERNBOHRMASCHINE SR25, SR38, SR65, SR68, SR75 Bitte vor Inbetriebnahme der Maschine sorgfältig durchlesen! Mit der WEKA Diamant-Kernbohrmaschine besitzen Sie ein hervorragendes Qualitätsprodukt, mit dem Sie - bei bestimmungsgemäßer Verwendung - sicher sehr zufrieden sein werden. A L L G E M E I N E S I C H E R H E I T S H I N W E I S E WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen.
- Seite 6 Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein W erkzeug oder Schlüssel, der sich in einem drehenden Gerät befindet, kann zu Verletzungen führen. Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Arbeiten Sie nicht auf einer Leiter. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.
-
Seite 7: Technische Daten
Elektrowerkzeuge müssen in regelmäßigen Abständen (ca. 6 Monate) einer Sicherheitsprüfung durch den Fachmann unterzogen werden. Schalten Sie nach einer Unterbrechung Ihrer Arbeit die Kernbohrmaschine nur dann ein, nachdem Sie sich davon überzeugt haben, dass sich die Bohrkrone frei drehen lässt. Tragen Sie beim Arbeiten mit dieser Maschine einen Gehörschutz. - Seite 8 Betriebsdaten SR38 - Getriebestufe 1 Motorstufe/Drehzahl 1/m in 1/180 2/220 3/260 4/320 5/380 6/440 Bohr Ø Beton W asserm enge ca. l/m in Betriebsdaten SR38 - Getriebestufe 2 Motorstufe/Drehzahl 1/m in 1/360 2/430 3/520 4/630 5/755 6/880 Bohr Ø Beton W asserm enge ca.
-
Seite 9: Lieferumfang
Als Verbindungsstück zur Maschine verwenden Sie bitte eine GARDENA-Kupplung. Die Kunststoffkupplung erhalten Sie z.B. im Bau- oder Gartenfachmarkt. Eine qualitativ hochwertige Messingkupplung erhalten Sie bei WEKA direkt. Verwenden Sie nur sauberes Leitungswasser, da durch Schmutzwasser der Wärmeübergang an den Kühlflächen erheblich gestört wird, und dadurch am Motor irreparable Schäden entstehen können. -
Seite 10: Montage Im Bohrständer
Montage im Bohrständer Die Maschine wird am Getriebefuß (s. Bild) am Bohrständer befestigt.(SR25/38/68: 4 Schrauben M8, SR65: 6 Schrauben M8, SR75: 8 Schrauben M8) am Bohrständer (2), oder an einer Adapterplatte, die der Hersteller des Bohrständers liefert, befestigt. Ziehen Sie die Schrauben mit einem Drehmoment von 20 Nm an und wählen Sie die Schraubenlänge dabei so, dass die Einschraublänge mindestens 20 mm beträgt. -
Seite 11: Fehleranzeige
Soft Turn Funktion Durch gemeinsames Betätigen der + und - Taste wird die Soft Turn Funktion angewählt, die durch abwechselndes Anzeigen der Ziffern 000 und 999 signalisiert wird. Nach Betätigen der Starttaste dreht die Maschine mit einer geringen Drehzahl von 40 1/min und einem sehr kleinen Drehmoment. Mit dieser Einstellung kann das Bohrwerkzeug gefahrlos maschinell aufgedreht werden. - Seite 12 Menü- Kurzbezeichnung Bedeutung punkt Betriebsstunden bis zum Service (Wartung) gesamte Anzahl der geleisteten Betriebsstunden On-Counter Anzahl der Einschaltzyklen OFF-Counter Anzahl der Ausschaltzyklen VN-ST Softwareversionsnummer der Motorsteuerung VN-IO Softwareversionsnummer der I/O-Steuerung Maschinentyp 08 - 31 Fehlerspeicher Hier werden die zuletzt aufgetretenen Fehler (max. 24) ausgegeben.
- Seite 13 Dies sollte nur in einer autorisierten Fachwerkstatt vorgenommen werden. G A R A N T I E Für die WEKA Kernbohrmaschine leisten wir 12 Monate Garantie vom Tag der Lieferung an. In dieser Zeit beheben wir kostenlos Material- und Fertigungsfehler.
- Seite 67 Vi bekræfter selvansvarligt, at dette produkt er i overensstemmelse med følgende normer: EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3, EN60204-1 (SR65/68/75), EN61029-1 (SR25/38, Lækstrøm 2 mA), EN61029-2-6 (SR25/38), i henhold til bestemmelseme i direktiverne 2006/42/EG, 2011/65/EU, og 2004/108/EG. WEKA Elektrowerkzeuge Neubulach, 28.12.2012 Auf der Höhe 20 Wilhelm Wurster, Dirigent...
