RODEC
E)
Règlage du niveau maximum du signal de sortie
Ce niveau est règlé a l'aide de ces potentiomètres.
F)
Règlage du niveau de bruit
Ce potentiomètre permet de règler le niveau minimum d'entrée de telle manière a encore
avoir du signal à la sortie. Si le signal d'entrée est inférieur à cette valeur, aucun signal
n'appparaîtra à la sortie. Cette fonction est utile pour éviter les bruits et ronflements.
Veuillez utiliser des cables de longuer, inférieure à 1 metre pour les raccordements aux entrées et
sorties.
INSTALLATION ET REGLAGES
1)
Faites coulisser le couvercle et ouvrez l'appareil.
2)
Raccordez l'adapteur secteur aux pins 6 et 7 du connecteur orange (C), la polarité n'a pas
d'importance. Assurrez vous qu'il y a un pont entre les pins 1 et 2, à moins que vous
souhaitiez utiliser la commande à distance en option.
3)
Soyez certain que les appareils que vous souhaitez raccorder à l'ALC-01, sont éteints.
Connectez les sorties de la table de mixage ou du pré-ampli aux entrées (A) de l'ALC-01.
Raccordez les sorties (B) de l'ALC-01 aux entrées de l'ampli de puissance.
Ces connecteurs d'origine sont des JACK, si vous souhaitez utiliser des connecteurs cinch
(RCA), vous devrez utiliser les adaptateurs RCA-JACK livrés avec l'appareil.
Si vous voulez utiliser les connecteurs XLR, vous pouvez acheter les adaptateurs adéquats
dans le commerce ou les réaliser vous même, de la manière suivante:
4)

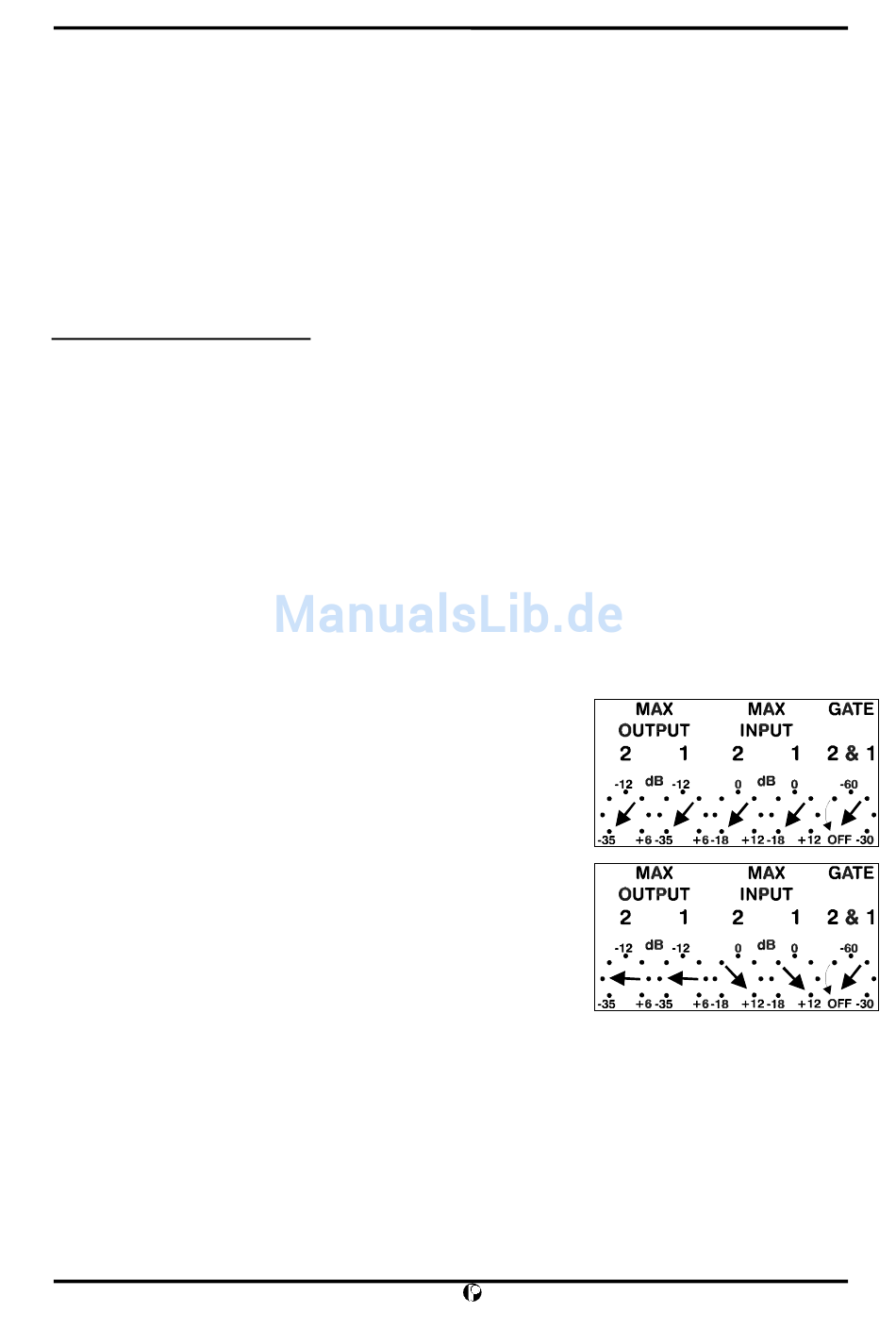

Tournez les potentiomètres à l'arrière complètement dans
le sens inverse des aiguilles d'une montre et placez
l'adaptateur secteur dans la prise. La LED d'alimentation (1)
du panneau avant va s'allumer.
Allumez les autres appareils Audio de la même mannière.
5)
Ensuite, tournez les potentiomètres de sortie maximum (E)
au quart de leur course et ceux des entrées maximum
jusqu'au bout de leur course.
Tournez également les potentiomètres de l'ampli de
puissance à fond. Lancez la musique, de préférence
bruyante et rythmée et augmentez le volume de sortie de la
table de mixage jusqu'à un niveau juste en dessous de la
distortion.
6)
Ensuite tournez le potentiomètre d'entrée maximum (D) jusqu'à ce que les LEDs vertes (2)
changent au rouges (3). Dans cet état, le niveau maximum d'entrée est atteint.
7)
Enfin, règlez le niveau maximum de sortie souhaité (ou reglementaire) à l'aide des
potentiomètres de sortie maximum (E).
XLR pin 1 a JACK sleeve (massa)
XLR pin 2 a JACK tip
XLR pin 3 a JACK ring
ALC-01
8
