RODEC
E)
MAX uitgangsniveau regelaars
Met deze potentiometers wordt het gewenste maximum uitgangsniveau ingesteld
F)
Noise gate regelaar
Met deze regelaar kan men het minimum ingangsniveau instellen waarvoor er nog signaal
naar de uitgang wordt doorgestuurd. Als er een kleiner ingangssignaal wordt aangesloten aan
de ALC-01 zal er geen signaal worden doorgegeven naar de uitgangen. Deze functie is
handig om brom of ruis te vermijden.
Gebruik signaalkabels korter dan 1 meter voor de ingangen en de uitgangen.
INSTALLATIE EN AFREGELEN
1)
Schuif de achterzijde van het toestel af.
2)
Sluit op de klemmen 6 en 7 van de oranje multi-connector (C), de meegeleverde
voedingsadapter aan, polariteit heeft geen belang. Zorg ervoor dat er tussen de klemmen 1 en
2 een draadbrug zit, tenzij U een optionele afstandsbediening wenst aan te sluiten.
3)
Zorg ervoor dat de toestellen die U wenst aan te sluiten, uitgeschakeld zijn. Sluit de uitgangen
van de mengtafel of voorversterker aan op de ingangen (A) van de ALC-01. Sluit de uitgangen
(B) van de ALC-01 aan op de ingang van de eindversterker.
De verbindingen zijn standaard uitgevoerd met JACK stekkers. Indien U wenst aan te sluiten
met RCA (cinch) stekkers, kan U de bijgeleverde overgangen gebruiken. Indien U wenst aan
te sluiten met XLR stekkers kan U in de handel verkrijgbare overgangstekkers aanschaffen of
zelf overgangen maken als volgt:
Verbind volgende pinnen met elkaar:
4)

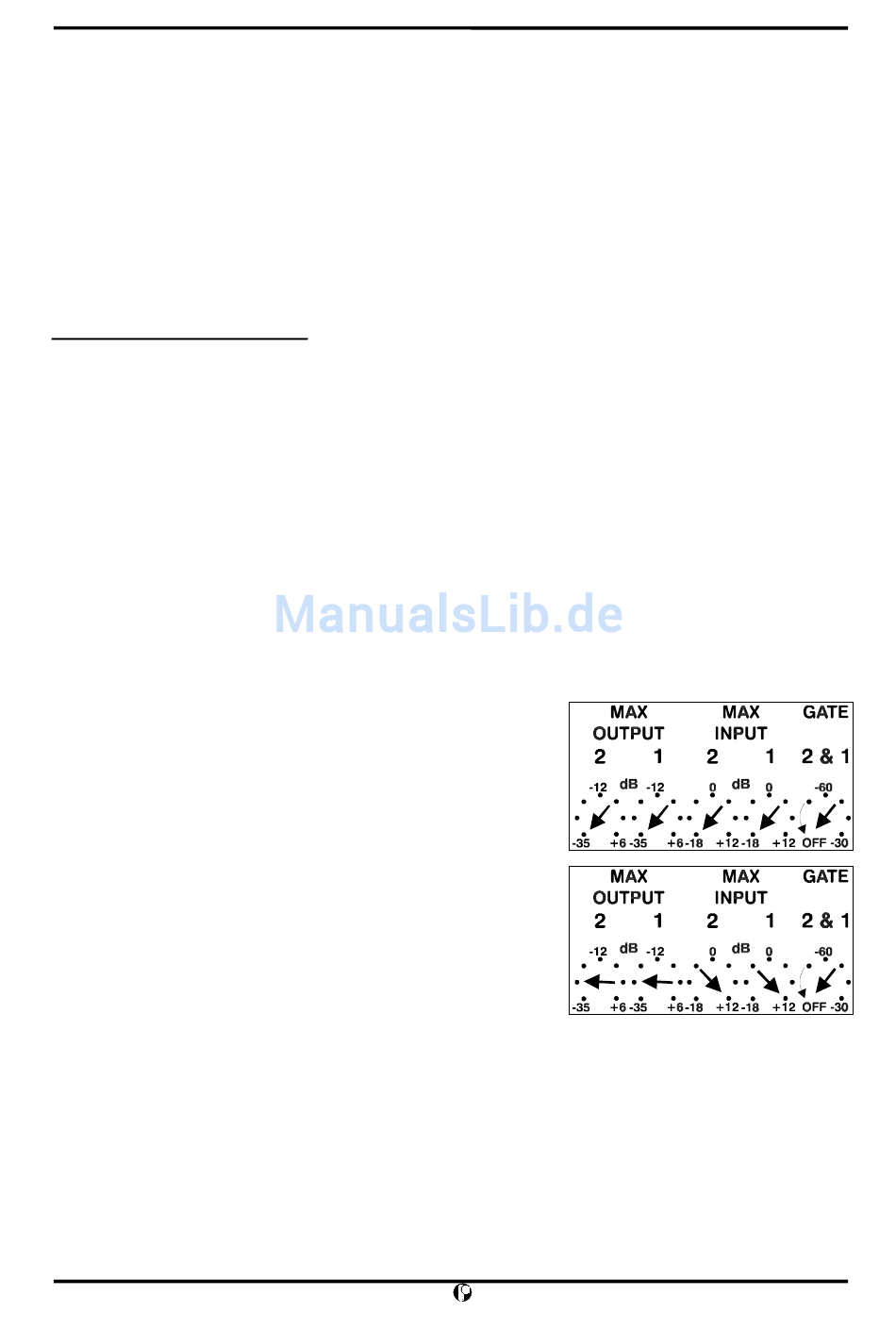

Draai nu de potentiometers op de achterzijde van het
toestel dicht (tegen de klok in) en steek de netadapter in
het stopkontakt. De power-LED (1) op het frontpaneel
moet nu oplichten. Schakel eveneens de andere audio-
toestellen aan.
5)
Draai daarna de max-output-potentiometers (E) op 1/4
open, en de max-input potentiometers (D) volledig open.
Draai ook de volumepotentiometers van de
eindversterkers volledig open. Start vervolgens een
muziekbron, gebruik best luide-drukke muziek. Stuur
vervolgens de mengtafel uit op een net niet vervormd
niveau.
6)
Draai vervolgens de max-input potentiometers (D) terug tot de groene LED's (2) net overgaan
tot rood (3). Hiermee is het maximum ingangsniveau vastgelegd.
7)
Regel vervolgens het maximaal gewenste (gereglementeerde) uitgangsniveau af met de max-
ouput potentiometers (E).
NOISE GATE FUNCTIE
Deze functie voorkomt ruis en brom, indien er geen signaal aanwezig is. Dit is af te regelen als volgt.
Zet de muziek af en wacht ongeveer 1 minuut, draai daarna traag de Gate-potentiometer (F) open
totdat de groene LED's (2) op het frontpaneel uitgaan.
XLR pin 1 aan JACK sleeve (massa)
XLR pin 2 aan JACK tip
XLR pin 3 aan JACK ring
ALC-01
12
