2.2

SYSTEMBESCHREIBUNG

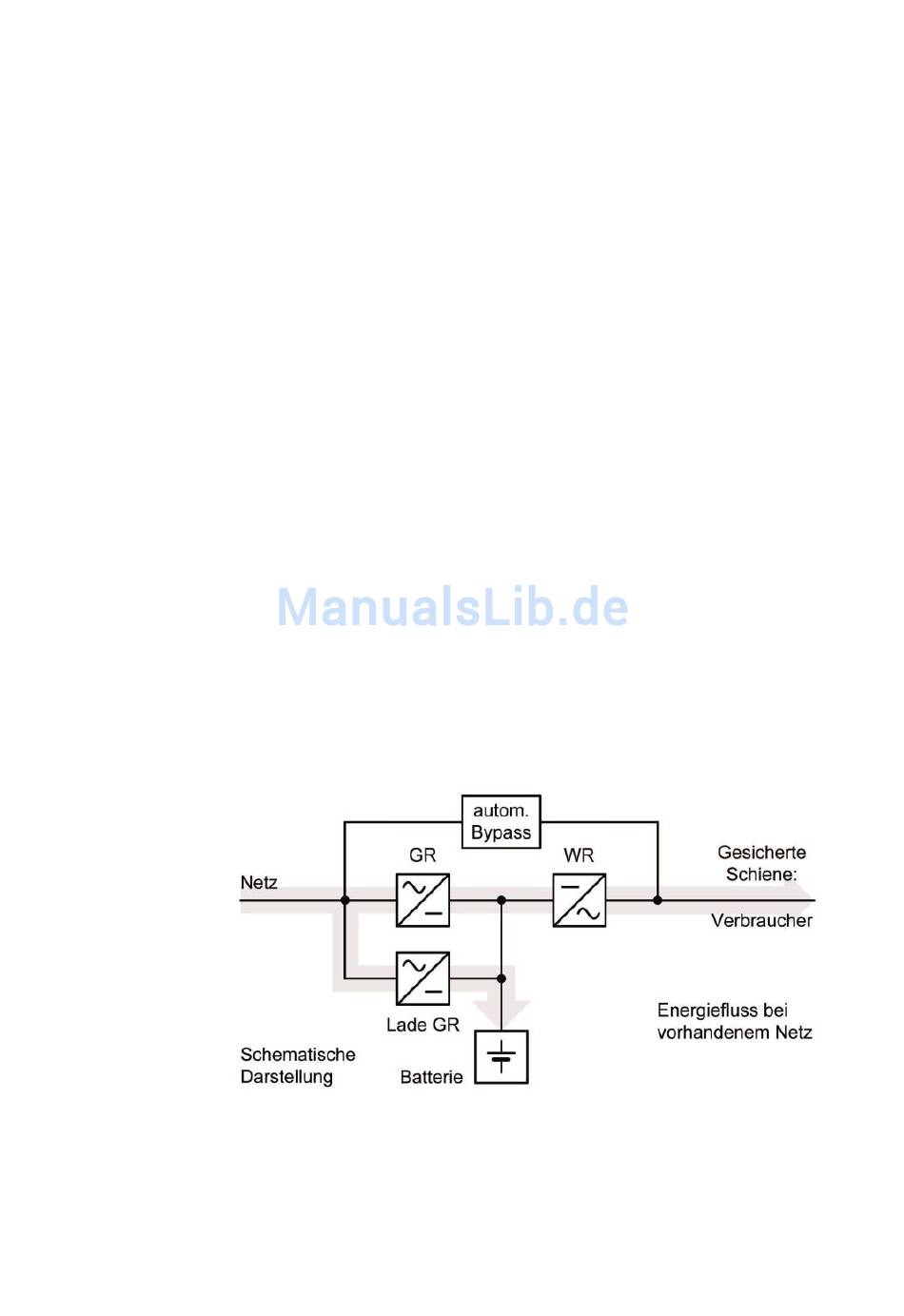

Die USV wird zwischen dem öffentlichen Netz und den zu schützenden
Verbrauchern angeschlossen.
Das Leistungsteil des Gleichrichters wandelt die Netzspannung in eine
Gleichspannung zur Versorgung des Wechselrichters um. Die ange-
wandte Schaltungstechnik (PFC) erlaubt eine sinusförmige Stromauf-
nahme und somit einen netzrückwirkungsarmen Betrieb.
Ein separater, in Schaltnetzteil-Technologie aufgebauter zweiter Gleich-
richter (Lade-GR) sorgt für die Ladung bzw. Erhaltungsladung der im
Zwischenkreis angekoppelten Batterie. Durch die spezielle Schaltungs-
technik dieses Lade-Gleichrichters verringert sich der Oberwellengehalt
des Ladestromes für die Batterie erheblich, ein zusätzlicher Ruhemodus
erhöht merklich die Nutzungsdauer der Batterie. Der Wechselrichter
übernimmt die Umwandlung der Gleichspannung in eine sinusförmige
Ausgangsspannung. Eine mikro-prozessorgesteuerte Regelung auf
Basis einer Pulsweitenmodulation (PWM) garantiert in Verbindung mit
digitaler Signalprozessortechnik und extrem schnell pulsierenden IGBT-
Leistungshalbleitern des Wechselrichters ein an der gesicherten Schiene
anstehendes Spannungssystem von höchster Güte und Verfügbarkeit.
Bei Netzstörungen (wie z. B. Stromausfällen) erfolgt die Spannungs-
versorgung ohne jegliche Unterbrechung für den Verbraucher weiterhin
vom Wechselrichter, der nunmehr seine Energie nicht mehr vom Gleich-
richter bezieht, sondern aus der Batterie. Da keinerlei Schalthandlungen
erforderlich sind, ergibt sich für den Verbraucher eine lückenlose
Versorgung.
