Installation der ISDN-Telefonanlage

2. 1

Lieferumfang

- 1 ISDN-Telefonanlage
- 2 Dübel und Schrauben
- 2 Schraub klem men, 4-polig
- 1 ISDN-Anschlusskabel, Länge 1,5 m

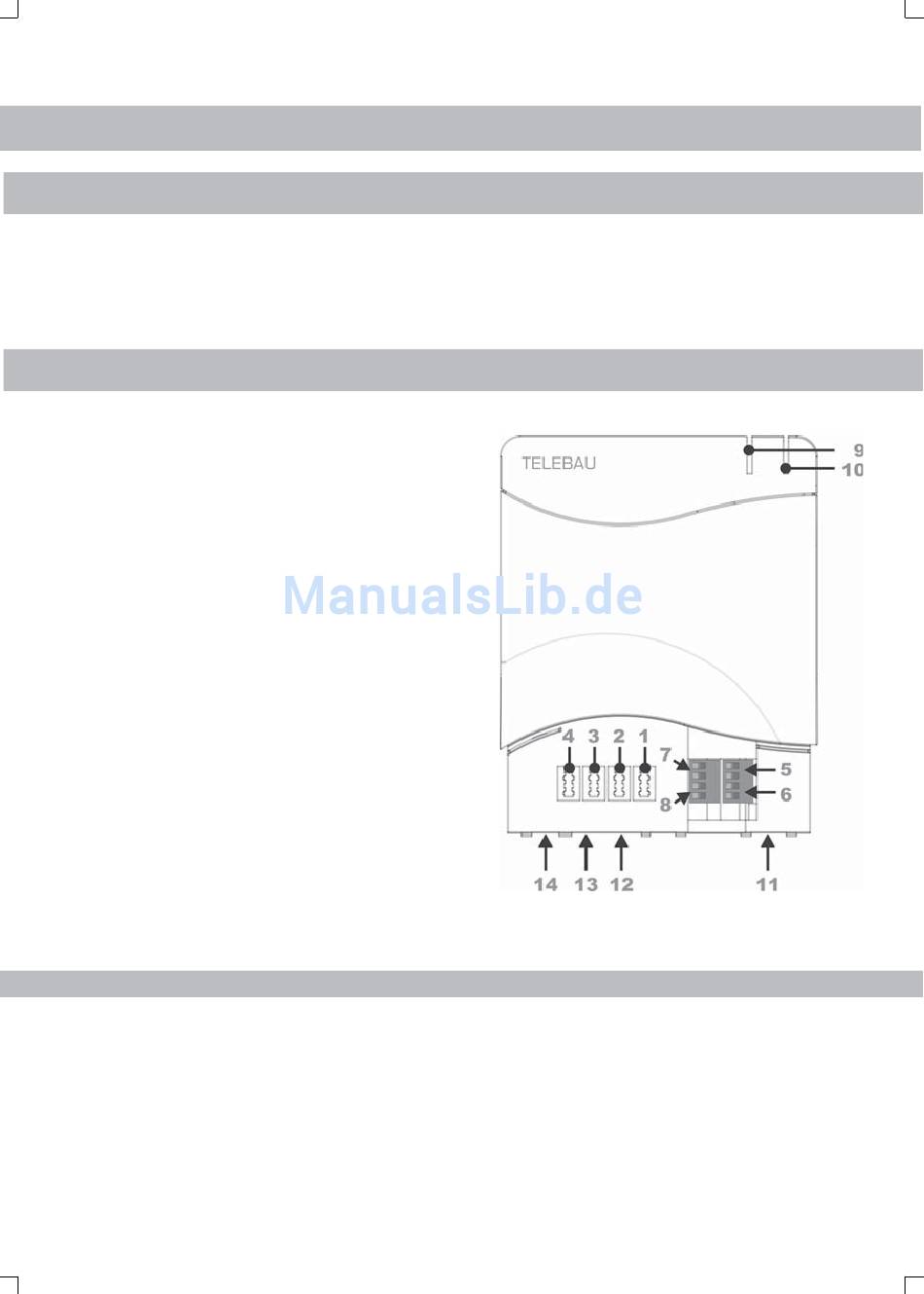

2.2 Die Telefonanlage im Überblick
TAE-Anschlüsse
1 TAE 1 - Grundeinstellung: Telefon
2 TAE 2 - Grundeinstellung: Telefon
3 TAE 3 - Grundeinstellung: Anruf-
beantworter
4 TAE 4 - Grundeinstellung: Faxgerät
Schraubklemmenanschlüsse
5 Anschluss für Endgerät 1
6 Anschluss für Endgerät 2
7 Anschluss für Endgerät 3
8 Anschluss für Endgerät 4
LEDs
9 LED "B-Kanal" (rot)
10 LED "Power" (grün)
ISDN, PC, Stromversorgung
11 Anschluss ISDN (NTBA)
12 Externer S0-Bus (durchgeführt)
13 PC-Anschluss (V24-Schnittstelle)
14 Anschluss für Netzteil
INFO - LEDs:
Grüne LED - Die Funktions-LED
- leuchtet ständig, wenn die Telefonanlage in Betrieb ist,
- blinkt langsam, wenn eine Umleitung zu ei nem Externteilnehmer in der ISDN-Ver mitt lungs stel le
(Vst) eingerichtet ist,
- blinkt schnell, wenn ein Eintrag in der An rufl i ste der Telefonanlage vorliegt (diese An zei ge hat
Vor rang vor einer Umleitung)
Rote LED - Die Besetzt-LED
- blinkt langsam, wenn eine Wählleitung (ein B-Ka nal) belegt ist,
ISDN-Telefonanlage
- 1 PC-Anschlusskabel (V.24)
- 1 230 V-Steckernetzgerät
- 1 CD-ROM mit dem PC-Konfi gurator
- 1 Bedienungsanleitung
Installation
