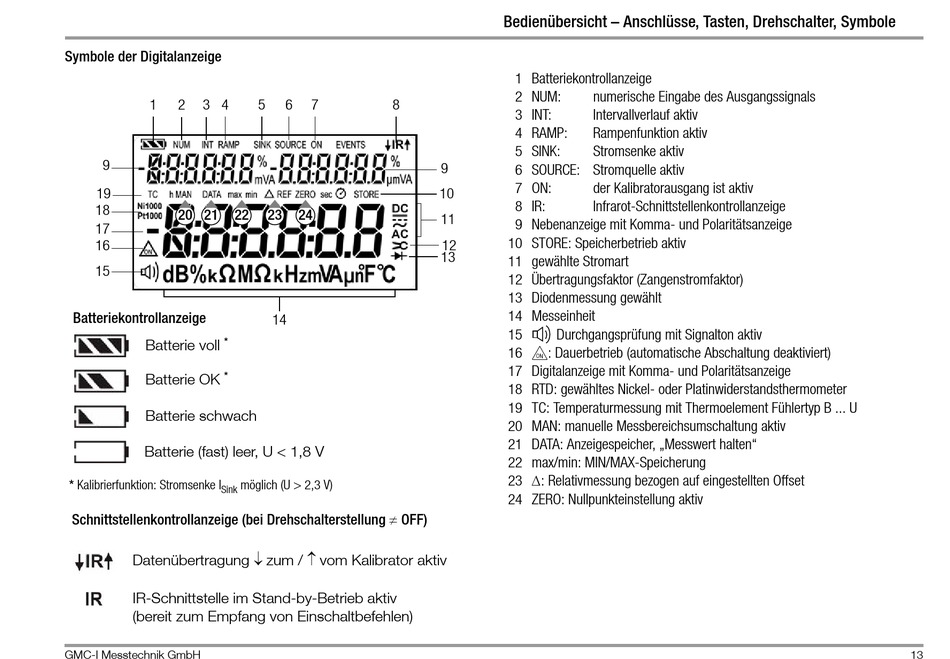

Symbole der Digitalanzeige
1
2
3
4
9
19
18
20
21
22
17
16
15
Batteriekontrollanzeige
*
Batterie voll
*
Batterie OK
Batterie schwach
Batterie (fast) leer, U < 1,8 V
* Kalibrierfunktion: Stromsenke I
möglich (U > 2,3 V)
Sink
Schnittstellenkontrollanzeige (bei Drehschalterstellung OFF)
Datenübertragung zum / vom Kalibrator aktiv
IR-Schnittstelle im Stand-by-Betrieb aktiv
(bereit zum Empfang von Einschaltbefehlen)
GMC-I Messtechnik GmbH
5
6
7
8
23
24
14
Bedienübersicht – Anschlüsse, Tasten, Drehschalter, Symbole
1 Batteriekontrollanzeige
2 NUM:
numerische Eingabe des Ausgangssignals
3 INT:
Intervallverlauf aktiv
4 RAMP:
Rampenfunktion aktiv
5 SINK:
Stromsenke aktiv
9
6 SOURCE: Stromquelle aktiv
7 ON:
der Kalibratorausgang ist aktiv
10
8 IR:
Infrarot-Schnittstellenkontrollanzeige
11
9 Nebenanzeige mit Komma- und Polaritätsanzeige
10 STORE: Speicherbetrieb aktiv
12
13
11 gewählte Stromart
12 Übertragungsfaktor (Zangenstromfaktor)
13 Diodenmessung gewählt
14 Messeinheit
15
Durchgangsprüfung mit Signalton aktiv
16
: Dauerbetrieb (automatische Abschaltung deaktiviert)
17 Digitalanzeige mit Komma- und Polaritätsanzeige
18 RTD: gewähltes Nickel- oder Platinwiderstandsthermometer
19 TC: Temperaturmessung mit Thermoelement Fühlertyp B ... U
20 MAN: manuelle Messbereichsumschaltung aktiv
21 DATA: Anzeigespeicher, „Messwert halten"
22 max/min: MIN/MAX-Speicherung
23 : Relativmessung bezogen auf eingestellten Offset
24 ZERO: Nullpunkteinstellung aktiv
