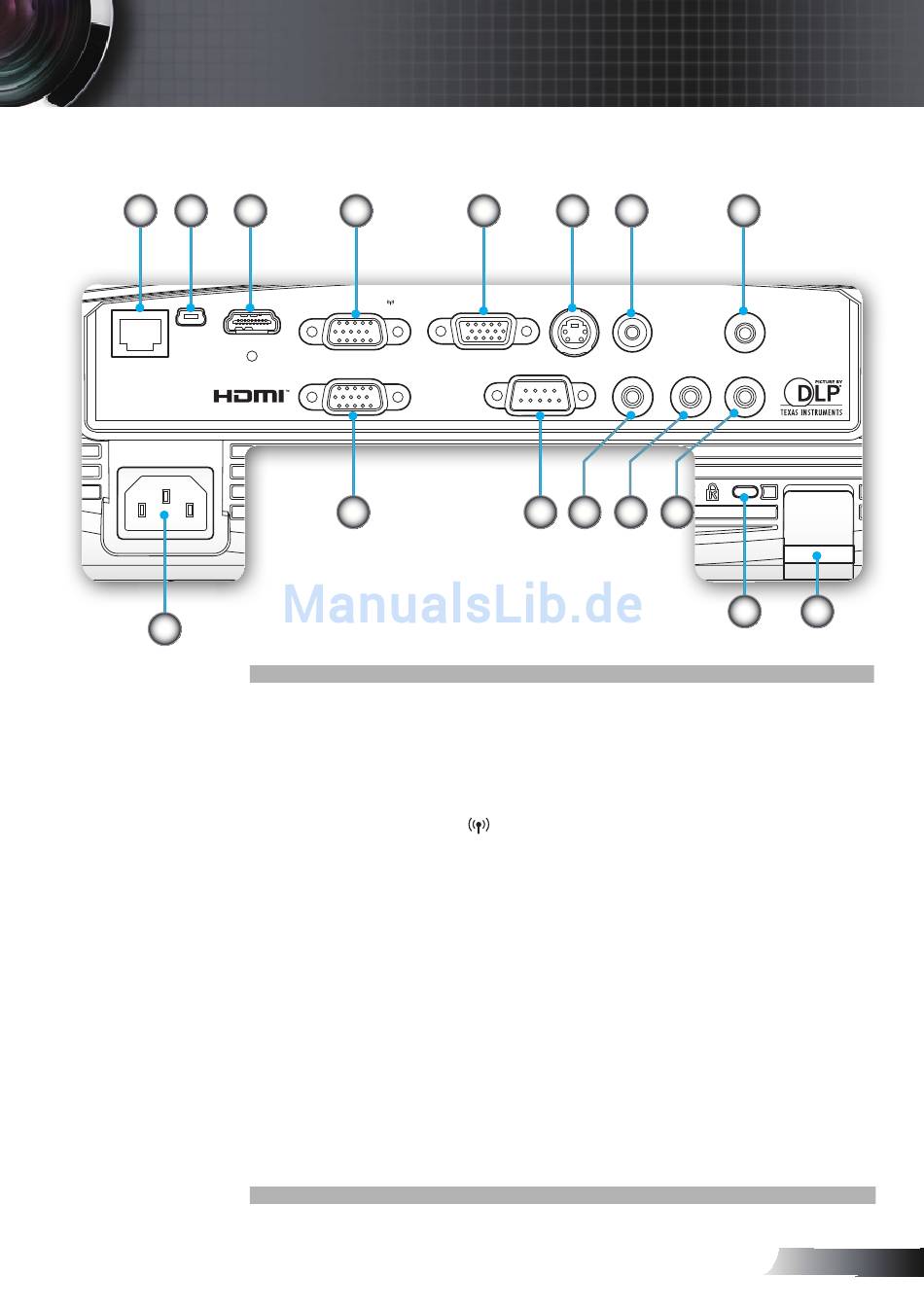

Ein- und Ausgänge
1 2 3
USB
RJ-45
HDMI
16
1. RJ-45-Netzwerkanschluss
2. USB-Anschluss (Anschließen an PC zur externen
Maussteuerung)
3. HDMI-Anschluss
4. VGA1-In-/YPbPr-/
(Analoges PC-Signal/Component Video-Eingang/HDTV/
YPbPr/Wireless Dongle)
5. VGA-Out-Anschluss (Monitor-Durchschleifenausgang vom
VGA1-In)
6. S-Video-Eingang
7. Composite Video-Eingang
8. Audioausgang (3,5 mm-Klinkenbuchse)
9. VGA2-In-/SCART-/YPbPr-Anschluss
(analoges PC-Signal/Component Video-Eingang/HDTV/
SCART/YPbPr)
10. RS-232-Anschluss (9-polig)
