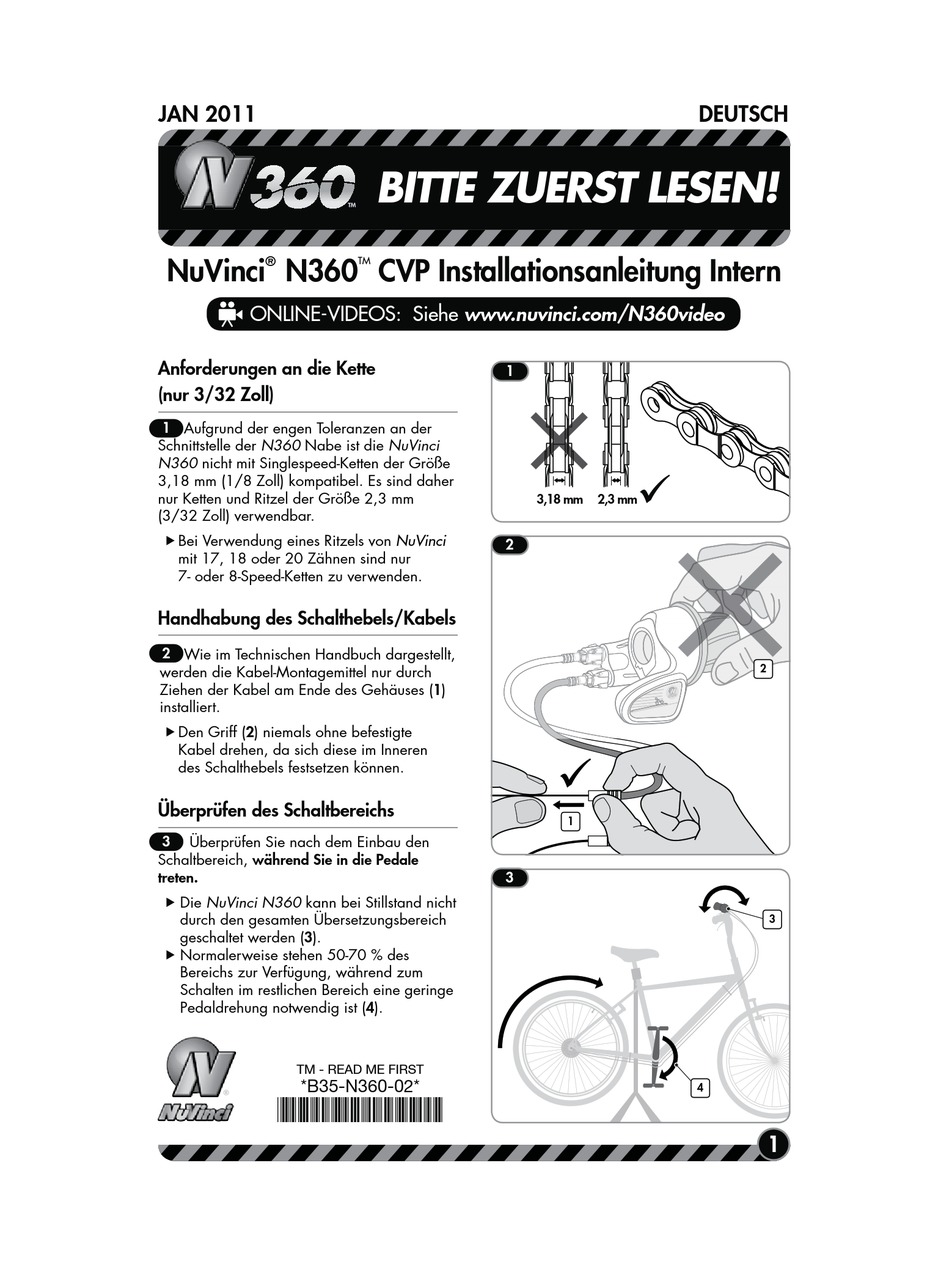

NuVinci n360 Installationsanleitung

JAN 2011
NuVinci ® N360
ONLINE-VIDEOS: Siehe www.nuvinci.com/N360video
Anforderungen an die Kette
(nur 3/32 Zoll)
1 Aufgrund der engen Toleranzen an der
Schnittstelle der N360 Nabe ist die NuVinci
N360 nicht mit Singlespeed-Ketten der Größe
3,18 mm (1/8 Zoll) kompatibel. Es sind daher
nur Ketten und Ritzel der Größe 2,3 mm
(3/32 Zoll) verwendbar.
Bei Verwendung eines Ritzels von
mit 17, 18 oder 20 Zähnen sind nur
7- oder 8-Speed-Ketten zu verwenden.
Handhabung des Schalthebels/Kabels
2
Wie im Technischen Handbuch dargestellt,
werden die Kabel-Montagemittel nur durch
Ziehen der Kabel am Ende des Gehäuses (1)
installiert.
Den Griff (2) niemals ohne befestigte
Kabel drehen, da sich diese im Inneren
des Schalthebels festsetzen können.
Überprüfen des Schaltbereichs
3
Überprüfen Sie nach dem Einbau den
Schaltbereich, während Sie in die Pedale
treten.
Die NuVinci N360 kann bei Stillstand nicht
durch den gesamten Übersetzungsbereich
geschaltet werden (3).
Normalerweise stehen 50-70 % des
Bereichs zur Verfügung, während zum
Schalten im restlichen Bereich eine geringe
Pedaldrehung notwendig ist (4).
TM - READ ME FIRST
*B35-N360-02*
*B35-N360-02*
BITTE ZUERST LESEN!
CVP Installationsanleitung Intern
TM
1
3,18 mm
2
3
DEUTSCH
2,3 mm
1
4
2
3
1
