RAILSTRAIGHT

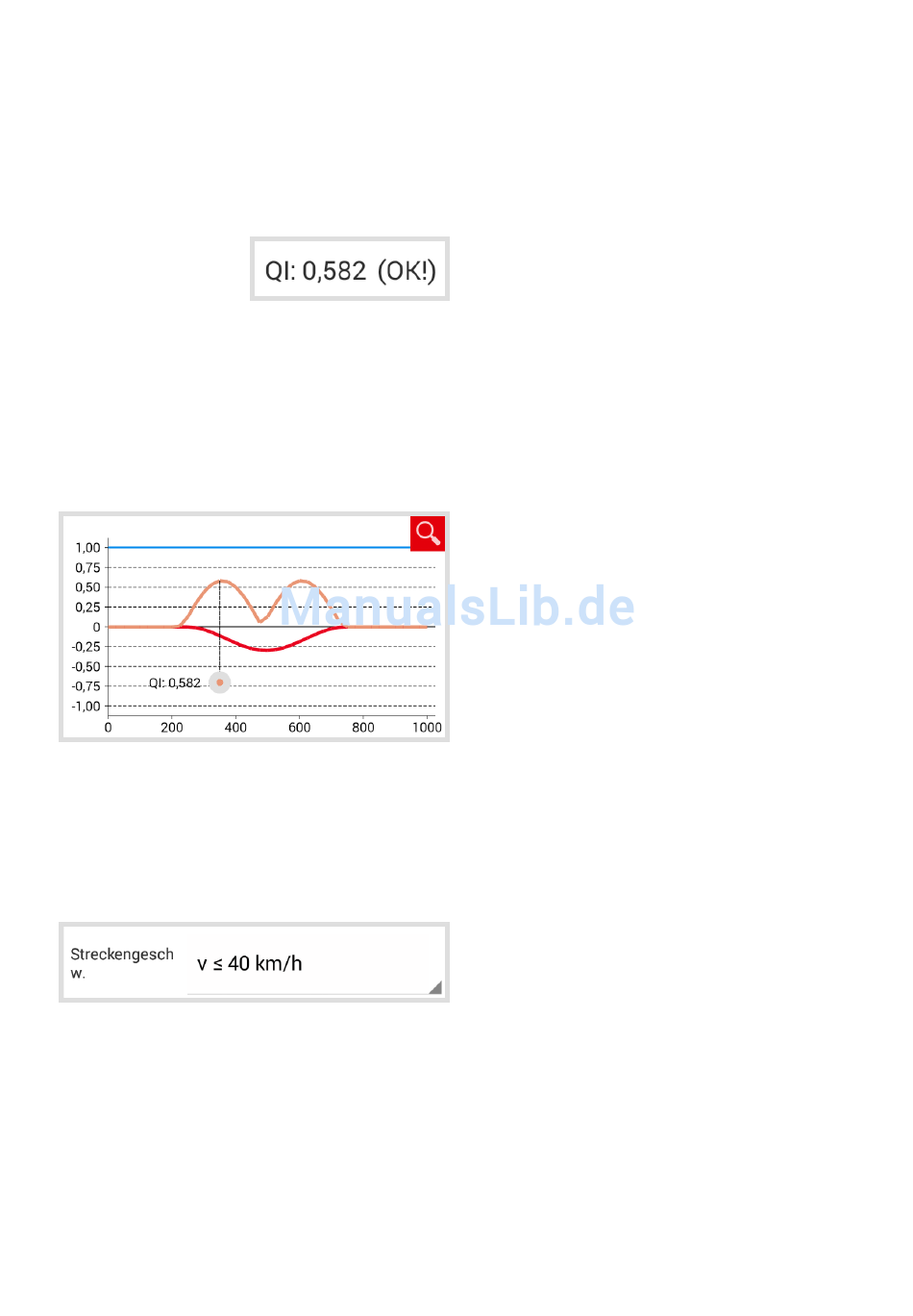

6.2.4.3 QI (RLN 00127-2) - Auswertung

Messdiagramm QI (RLN 00127-2)
Auswahl des Geschwindigkeitsbereichs QI (RLN 00127-2)
38
BEDIENUNGSANLEITUNG
Der Bildschirmbereich QI gibt den an der
vermessenen Schienenstelle errechneten
Wert des Qualitätsindex an.
QI (OK!)
Entspricht den zulässigen Grenzwerten
des Qualitätsindex.
QI (zu hoch)
Entspricht nicht den zulässigen
Grenzwerten des Qualitätsindex.
Das Messdiagramm zeigt die Messkurve(n), die
Qualitätsindex-Kurve, den maximalen Qualitätsindex
und den Grenzwert der Messung(en) an.
Rot
Graph der Fahrflächenmessung
Dunkelblau
Graph der Fahrkantenmessung
Orange
Qualitätswert an dem jeweils
gemessenen Punkt
Markierter
Maximalwert des QI
Punkt
Blau
Grenzwert in Abhängigkeit
der gewählten Geschwindigkeitsklasse
1.
Tippen Sie auf die Auswahlliste
Streckengeschwindigkeit und wählen Sie
den entsprechenden Geschwindigkeitsbereich
des gemessenen Gleises aus.
